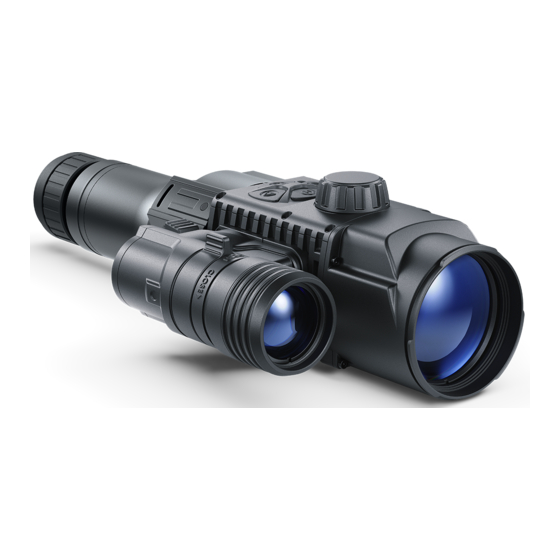

Pulsar Forward FN455S Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Pulsar Anleitungen
  4. Ferngläser
  5. FORWARD FN455S
  6. Betriebsanleitung

Pulsar Forward FN455S Betriebsanleitung

Vorschau ausblenden Andere Handbücher für Forward FN455S:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Forward FN455S
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pulsar Forward FN455S

Inhaltszusammenfassung für Pulsar Forward FN455S

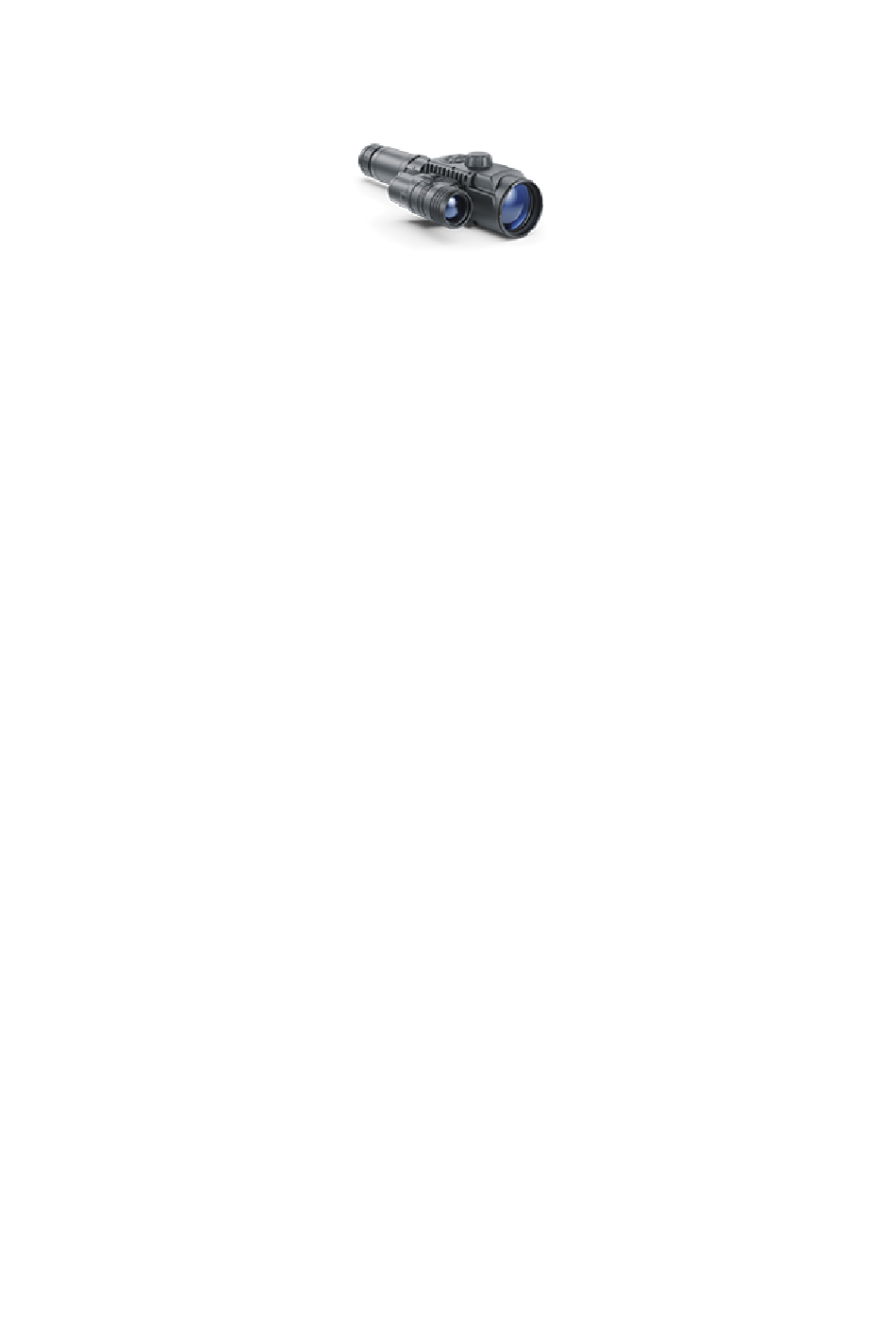

  • Seite 1 Forward FN455S Betriebsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Beschreibung Lieferumfang Merkmale Gerätekomponenten und Bedienungselemente Funktionen der Tasten Betrieb der Akkumulatorenbatterie Batterieladung Installieren der Akkumulatorenbatterie Sicherheitshinweise Externe Stromversorgung Betrieb Besonderheiten des Betriebs Montage des Digitalmoduls an einem optischen Gerät Montage des Monokulars am Digitalmodul Einschalten und Bildeinstellung IR Strahler Installieren des IR-Strahlers Demontage des IR-Strahlers Statusleiste...
  • Seite 3 Funktion „SumLight™“ Fernbedienungspult Funktionen der Bedienelemente Aktivierung der Fernbedienung Anwendung der Weaver-Schiene Stream Vision 2 Firmware Update Anschluss von USB Technische Inspektion Technische Wartung und Lagerung Fehlerbeseitigung Technische Daten Einhaltung von gesetzlichen Bestimmungen und Haftungsausschlüsse...

  • Seite 4: Beschreibung

    Das digitale Nachtsichtgerät Forward FN455S ist für unterschiedliche Anwendungsbereiche geeignet, unter anderem Beobachtung auf der Jagd, Überwachung, Nachtfoto- und Videoaufnahme. Das zum Lieferumfang von Forward FN455S gehörende Digitalmodul kann an Objektive unterschiedlicher Tageslichtgeräte mittels spezieller Adapter installiert werden und ermöglicht ihre Anwendung für Nachtbeobachtung.

  • Seite 5: Lieferumfang

    Lieferumfang Digitales Modul Monokular Pulsar 5x30 Aufbewahrungstasche Bluetooth Ferbedienung Akkumulatorenbatterie IPS7 Ladegerät für Akkumulatorenbatterie Netzwerkadapter MicroUSB-Kabel Kurzanleitung Reinigungstuch für Optik Garantieschein Umhängeriemen...

  • Seite 6: Merkmale

    Merkmale HD-Sensor 1280 x 720 Erhöhte Nachtempfindlichkeit Einfacher Umbau eines Tageslichtgerätes in ein Nachtsichtgerät Vorteile der Tageslichtoptik bleiben bei Nachteinsatz vorbehalten Komfortabler Einsatz in einem breiten Vergößerungsbereich von Tageslichtoptiken Unsichtbarer weitreichender Infrarotstrahler Funktion einer zusätzlichen Empfindlichkeitssteigerung SumLight™ Entdeckungsdistanz bis zu 500 m Schnellstart Integrierter Videorekorder Gespeist von schnell wechselbaren Hochleistungsbatterien des B-Pack-...

  • Seite 7: Gerätekomponenten Und Bedienungselemente

    Gerätekomponenten und Bedienungselemente   1. Objektivschutzdeckel 2. Okulardeckel 3. Batteriefachdeckel 4. Hebel für Batteriefixierung...
  • Seite 8 5. Akkumulatorenbatterie 6. Taste RIGHT 7. Taste M (MENU) 8. Taste LEFT 9. Taste ON/OFF 10. Fokussiergriff des Objektivs 11. IR Strahler-Blende 12. IR Strahler-Anschlusskappe 13. Anschluss für IR Strahler 14. MicroUSB Buchse 15. Schiene Weaver 16. Adapterabdeckung* 17. Objektiv des optischen Gerätes 18.

  • Seite 9: Funktionen Der Tasten

    Funktionen der Tasten   Funktion Taste Gerät einschalten kurz drücken lange drücken für 3 Gerät ausschalten Sekunden lange drücken für weniger Display ausschalten als 3 Sekunden Display einschalten kurz drücken SumLight™ ein-/ausschalten kurz drücken Wi-Fi ein-/ausschalten lange drücken Videorekorder Taste Videoaufnahme kurz drücken starten/anhalten/fortsetzen...
  • Seite 10 Hauptmenü Taste Hauptmenü aufrufen lange drücken Navigation unten/gegen den kurz drücken Uhrzeigersinn Navigation nach oben/im kurz drücken Uhrzeigersinn Auswahl bestätigen kurz drücken Aus dem Untermenü ohne Bestätigung der Auswahl lange drücken austreten Hauptmenü verlassen lange drücken Schnellstartmenü Taste Schnellstartmenü aufrufen kurz drücken Zwischen Schnellstartmenüelementen...

  • Seite 11: Batterieladung

    Batterieladung Das Gerät wird mit einer wiederaufladbaren Lithium-Ionen Batterie IPS7 geliefert, die das Funktionieren des Gerätes im Laufe von bis 9 Stunden ermöglicht. Vor dem ersten Gebrauch soll die Batterie voll aufgeladen werden.   Aufladung Schritt 1. Setzen Sie den Akku in das Ladegerät ein 1.
  • Seite 12 Schritt 2. Überprüfen Sie den aktuellen Batteriestand Beim Installieren leuchtet auf dem Ladegerät die Anzeige(28) grün und blinkt kurz in einem bestimmten Zeitabstand: - einmal, wenn die Batterie von 0 bis 50% aufgeladen ist. - zweimal, wenn die Batterie von 51 bis 75% aufgeladen ist. - dreimal, wenn die Batterie von 76 bis 100% aufgeladen ist.

  • Seite 13: Installieren Der Akkumulatorenbatterie

    Installieren der Akkumulatorenbatterie   1. Klappen Sie den Hebel (4) nach unten. 2. Nehmen Sie den Schutzdeckel vom Batteriefach (3) ab. 3. Setzen Sie die Batterie(5) in den dafür vorgesehenen Steckplatz im Gehäuse des Gerätes so ein, dass das D-Element unten liegt. 4.

  • Seite 14: Sicherheitshinweise

    Sicherheitshinweise Verwenden Sie das Ladegerät nicht, wenn es beschädigt oder sein Design geändert wurde. Lassen Sie die Batterie während des Ladevorgangs nicht unbeaufsichtigt. Lassen Sie den Akku nach Abschluss des Ladevorgangs nicht in einem an das Netzwerk angeschlossenen Ladegerät. Die Batterie soll bei einer Lufttemperatur von 0 °C bis +45 °C geladen werden.

  • Seite 15: Externe Stromversorgung

    Externe Stromversorgung Gerätediagramm anzeigen Die externe Stromversorgung erfolgt über eine externe Stromquelle wie die Power Bank (5V). 1. Schließen Sie die externe Stromquelle an die USB Buchse(14) des Gerätes an. 2. Das Gerät schaltet auf externe Stromversorgung um, dabei wird die Batterie IPS7 schrittweise aufgeladen.
  • Seite 16 3. Auf dem Display erscheint das Symbol der Batterie  mit dem Ladezustand als Prozentwert. 4. Falls das Gerät über einen Computer oder einen Netzwerkadapter oder eine Power Bank angeschlossen ist, die dem Standard Battery Charger (BC 1.0) nicht entsprechen, wird die Batterie IPS7 nicht aufgeladen, es wird nur das Symbol der externen Stromversorgung angezeigt 5.

  • Seite 17: Besonderheiten Des Betriebs

    Besonderheiten des Betriebs Das Nachtsichtgerät Forward FN455S ist für den Langzeitgebrauch bestimmt. Um die Haltbarkeit und volle Leistungsfähigkeit des Gerätes zu gewährleisten, soll man sich an folgende Empfehlungen halten: Vor dem Betrieb stellen Sie sicher, dass das Gerät laut Anweisungen aus dem Kapitel „Montage des Digitalmoduls an einem optischen...

  • Seite 18: Montage Des Digitalmoduls An Einem Optischen Gerät

    Montage des Digitalmoduls an einem optischen Gerät Gerätediagramm anzeigen...
  • Seite 19   1. Wählen Sie den Adapter (separat erhältlich) mit dem entsprechenden Einsatzdurchmesser abhängig vom Außendurchmesser des Objektivs Ihres optischen Gerätes (siehe Tabelle). 2. Die Bezeichnung 42 mm/50 mm/56 mm im Titel des Adapters bezieht sich auf den optischen Durchmesser des Objektivs im optischen Gerät. 3.

  • Seite 20: Auswahltabelle Für Einsatzringe Des Optischen Gerätes

    7. Stecken Sie den Adapter mit dem Einsatz in das Objektiv des optischen Gerätes (17). 8. Bewegen Sie den Hebel (22) aus seiner anfänglichen OFFENEN (Open) Position in die GESCHLOSSENE (Close) Position. 9. Vergewissern Sie sich, dass der Adapter eng an dem Objektiv sitzt. 10.
  • Seite 21 Außendurchmesser Innendurchmesser des Objektivs desEinsatzrings, des optischen Gerätes, mm 45,5 45,5 46,5 46,5 Abdeckadapter FN 46,7-47,6 42 mm 47,7-46,7 48,7-49,6 49,7-50,6 51,6 51,6 53,4 53,4 54,7-55,6 Abdeckadapter FN 55,7-56,6 50 mm 56,7-57,6 57,7-58,6 58,7-59,6 59,7-60,6 60,7-61,6 61,7-62,6 Abdeckadapter FN 56 mm 62,7-63,6 63,7-64,6 64,7-65,6...

  • Seite 22: Montage Des Monokulars Am Digitalmodul

    Montage des Monokulars am Digitalmodul Das Pulsar 5x30 Monokular (im Lieferumfang enthalten) ermöglicht Ihnen, ein digitales Modul in ein digitales Nachtsichtgerät mit einer 5-fachen Vergrößerung zu verwandeln. 1. Setzen Sie das Monokular so weit wie möglich fest in das digitale Modul ein, sodass die Stifte am Monokulargehäuse (A) in die Nuten(B) am...
  • Seite 23 2. Drehen Sie das Monokular gegen den Uhrzeigersinn, um es an dem digitalen Modul zu befestigen. Die Dreiecksmarkierung auf dem digitalen Modul und das Viereck auf dem Monokulargehäuse müssen zueinander ausgerichtet sein. 3. Zum Abnehmen des Monokulars drehen Sie es im Uhrzeigersinn und ziehen es vorsichtig zu sich ab.

  • Seite 24: Einschalten Und Bildeinstellung

    Einschalten und Bildeinstellung Gerätediagramm anzeigen 1. Den Objektivschutzdeckel (1) durch das Drehen gegen Uhrzeigersinn entfernen. 2. Durch kurzes Betätigen der Taste ON/OFF (9) das Gerät einschalten - das Display zeigt das Bild an.
  • Seite 25 3. Die Schärfe der Symbole auf dem Display durch das Drehen des Okulareinstellringes Ihres optischen Gerätes anpassen. Unabhängig von der Entfernung oder sonstigen Bedingungen ist das Drehen des Okulareinstellringes künftig nicht mehr nötig. 4. Für Fokussierung auf ein Beobachtungsziel den Griff für Objektivfokussierung (10) drehen.

  • Seite 26: Installieren Des Ir-Strahlers

    Installieren des IR- Strahlers Gerätediagramm anzeigen...
  • Seite 27 Schritt 1. Installieren Sie den IR-Strahler 1. Nehmen Sie die Kappe (12) vom Anschluss für Installieren des IR- Strahlers (13) ab. 2. Nehmen Sie die Blende(11) vom IR-Strahler ab. 3. Montieren Sie den IR-Strahler am Anschluss (13). Der Hebel (25) muss sich in der oberen Position befinden.
  • Seite 28 Schritt. 3. Stellen Sie die Leistung des IR-Strahlers ein 1. Betätigen Sie kurz dieIR (24) Taste an der Stirnfläche des Strahlers. Das Leistungsniveau beim Einschalten ist minimal 2. In der Statuszeile wird das Symbol des IR Strahlers mit jeweiligem Leistungsniveau angezeigt. 3.

  • Seite 29: Demontage Des Ir-Strahlers

    Demontage des IR- Strahlers 1. Heben Sie den Hebel (25) an. 2. Trennen Sie den IR-Strahler vom Gerät. 3. Bringen Sie die Anschlusskappe (12) am Anschluss für den IR-Strahler (13)an. 4. Setzen Sie die Blende (11) auf den IR-Strahler auf.

  • Seite 30: Statusleiste

    Statusleiste Die Statusleiste befindet sich im unteren Teil des Displays und zeigt Informationen über den Betriebsstatus des Gerätes an, darunter: Funktion „Automatisches Abschalten“ 1 min (falls aktiviert) Mikrofon IR Strahler-Funktion (z.B., Stufe 3) Speisungsanzeige: - Batterieladezustand (wenn das Gerät von der Akkumulatorenbatterie gespeist wird) - anzeige der Stromversorgung über eine externe Stromquelle (wenn das Gerät von einer externen Stromquelle gespeist wird)

  • Seite 31: Funktionen Des Schnellstartmenüs

    Funktionen des Schnellstartmenüs Gerätediagramm anzeigen 1. Das Schnellmenü durch kurzes Betätigen der Taste М (7) aktivieren. 2. Für das Wechseln zwischen nachfolgend beschriebenen Funktionen die Taste М (7) kurz betätigen.
  • Seite 32 Kontrast - durch das Betätigen der Tasten RIGHT (6) und LEFT (8) wird der Wert des Bildkontrastes von 0 bis 20 geändert. Helligkeit - durch das Betätigen der Tasten RIGHT (6) und LEFT (8) wird der Helligkeitswert des Displays von 0 bis 20 geändert.

  • Seite 33: Hauptmenü Aufrufen

    Hauptmenü aufrufen Gerätediagramm anzeigen 1. Das Hauptmenü durch langes Betätigen der TasteМ (7) aktivieren. 2. Für das Wechseln zwischen Hauptmenüpunkten die Tasten RIGHT (6) und LEFT (8) betätigen. 3. Um einen Unterpunkt im Hauptmenü aufzurufen, die Taste М (7) kurz betätigen.

  • Seite 34: Menüübersicht

    gedrückt halten. 5. Das automatische Verlassen des Hauptmenüs erfolgt nach 10 Sekunden Inaktivität. Menüübersicht...

  • Seite 35: Grafikhelligkeit

    Grafikhelligkeit Gerätediagramm anzeigen Mit diesem Menüpunkt können Sie die Helligkeit der Symbole auf dem Display des Gerätes einstellen. 1. Halten Sie die Taste M (7) gedrückt, um das Hauptmenü aufzurufen. 2. Mit den Tasten RIGHT (6) undLEFT (8) wählen Sie den Menüpunkt „Grafikhelligkeit“...
  • Seite 36 4. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie die Helligkeitsstufe der Symbole aus. 5. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die Taste M (7)

  • Seite 37: Mikrofon

    Mikrofon Gerätediagramm anzeigen Mit dieser Option können Sie das Mikrofon für die Tonaufnahme während der Videoaufnahme aktivieren (oder deaktivieren). 1. Drücken und halten Sie die Taste M (7), um das Menü aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie die Option „Mikrofon”...
  • Seite 38 4. Um das Mikrofon ein- oder auszuschalten, drücken Sie die Tasten RIGHT (6) oder LEFT (8). 5. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die Taste M (7)

  • Seite 39: Wi-Fi Einstellungen

    Wi-Fi Einstellungen Gerätediagramm anzeigen Mit diesem Menüpunkt kann das Gerät für den Betrieb im Wi-Fi-Netz einstellt werden. Hinweis: Wi-Fi wird durch langes Betätigen der Taste LEFT (8) ein- und ausgeschaltet. 1. Für Aktivieren des Hauptmenüs die Taste M (7) gedrückt halten.

  • Seite 40: Kennwort Einstellung

    2. Mit den Tasten RIGHT (6) und LEFT (8) den Menüpunkt „Wi-Fi Einstellungen“  auswählen. 3. Für Aktivieren des Untermenüs die Taste M (7) kurz betätigen. 4. Mittels Tasten RIGHT (6) und LEFT (8) wählen Sie den gewünschten Menüpunkt. Kennwort Einstellung In diesem Untermenü kann man ein Zugangspasswort zum Gerät von einem Fremdgerät einstellen.
  • Seite 41 1. Betätigen Sie kurz die Taste M (7), um das Untermenü  „Zugriffsebene Einstellung“ aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie die Zugriffsebene „Inhaber“ oder „Gast“ aus. 3. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die Taste M (7)

  • Seite 42: Allgemeine Einstellungen

    Allgemeine Einstellungen Gerätediagramm anzeigen...
  • Seite 43 1. Halten Sie die Taste M (7) gedrückt, um das Hauptmenü aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie das Untermenü „AllgemeineEinstellungen“ aus. 3. Betätigen Sie kurz die Taste M (7), um das Untermenü aufzurufen. 4. Mittels Tasten RIGHT (6) und LEFT (8) wählen Sie den gewünschten Menüpunkt.

  • Seite 44: Standardeinstellungen

    aus - 24/12 (oder PM / AM). 3. Betätigen Sie die Taste M (7), um zur Einstellung der Stunden zu gelangen. 4. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie den Stundenwert aus (Taste RIGHT (6) - Wert aufwärts, Taste LEFT (8) - Wert abwärts). 5.
  • Seite 45 aufzurufen. 2. Mit den Tasten RIGHT (6) undLEFT (8) wählen Sie die Variante„Ja“ für Formatierung aus, oder „Nein“ für Abbruch der Aktion. 3. Bestätigen Sie die Auswahl durch kurzes Betätigen der Taste M (7).

  • Seite 46: Automatisches Abschalten

    Automatisches Abschalten Gerätediagramm anzeigen...
  • Seite 47 Mit diesem Menüpunkt können Sie das automatische Abschalten des Gerätes nach einer bestimmten Zeit aktivieren, wenn das Gerät nach oben oder unten um mehr als 70 °, rechts oder links um mehr als 30° geneigt wird. Dazu müssen keine Steuerorgane des Gerätes betätigt werden. 1.

  • Seite 48: Geräteinformation

    Geräteinformation Gerätediagramm anzeigen 1. Halten Sie die Taste M (7) gedrückt, um das Hauptmenü aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie den Menüpunkt „Geräteinformation“  aus. 3. Betätigen Sie kurz die TasteM (7), um das Untermenü aufzurufen. Die folgenden Informationen über das Gerät stehen dem Benutzer zur...
  • Seite 49 Verfügung: voller Name SKU Nummer Seriennummer Version der Firmware Version des Aufbaus Serviceinformationen...

  • Seite 50: Bluetooth

    Bluetooth Gerätediagramm anzeigen Bluetooth ein- / ausschalten 1. Halten Sie die TasteM (7) gedrückt, um das Hauptmenü aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie den Menüpunkt „Bluetooth“ aus. 3. Betätigen Sie kurz die Taste M (7), um das Untermenü aufzurufen. 4.
  • Seite 51 auszuschalten. 5. Halten Sie die Taste M (7) gedrückt, um das Untermenü zu verlassen. Der Vorgang des Anschließens der Bluetooth Fernbedienung ist im Abschnitt „Aktivierung der Fernbedienung“ beschrieben.

  • Seite 52: Video- Und Fotoaufnahme Des Beobachteten Bildes

    Video- und Fotoaufnahme des beobachteten Bildes Gerätediagramm anzeigen Das Gerät hat die Funktion der Videoaufnahme (Fotoaufnahme) des...
  • Seite 53 beobachteten Bildes auf die eingebaute Speicherkarte. Vor der Verwendung der Funktionen der Foto- und Videoaufnahme wird empfohlen, das Datum und die Zeit einzustellen (siehe Abschnitt „Allgemeine Einstellungen“). Das eingebaute Aufnahmegerät funktioniert in zwei Modi: Foto (Fotoaufnahme; in der oberen rechten Ecke des Displays wird das Symbol angezeigt).
  • Seite 54 stattdessen erscheint das Symbol REC sowie der Timer der Videoaufnahme im Format MM : SS (Minuten : Sekunden). 5. Drücken Sie kurz die Taste RIGHT (6), um die Videoaufnahme anzuhalten und dann fortzusetzen. 6. Um die Videoaufnahme zu stoppen, halten Sie die Taste RIGHT (6) gedrückt.
  • Seite 55 Auf den aufgenommenen Videodateien und Fotos werden grafische Informationen angezeigt (Statuszeile, Symbole usw.).

  • Seite 56: Wi-Fi Funktion

    Wi-Fi Funktion Gerätediagramm anzeigen Das Gerät hat die Funktion der drahtlosen Verbindung mit mobilen Geräten (Tablet, Smartphone) über Wi-Fi. Aktivieren Sie den Modul der drahtlosen Verbindung durch langes Betätigen der Taste LEFT (8).
  • Seite 57 Das Funktionieren von Wi-Fi wird in der Statuszeile wie folgt angezeigt: Verbindungsstatus Anzeige in der Statusleiste Wi-Fi aus Kein Symbol Wi-Fi ist vom Benutzer aktiviert, es erfolgt Einschaltvorgang von Wi-Fi im Gerät Wi-Fi ist eingeschaltet, es besteht keine Verbindung zum Gerät Wi-Fi ist eingeschaltet, das Gerät wurde erfolgreich...

  • Seite 58: Funktion „Bildschirm Aus

    Funktion „Bildschirm Aus“ Gerätediagramm anzeigen Diese Funktion bringt das Gerät in den Standby-Modus, so dass Sie es bei Bedarf schnell einschalten können. Varianten der Arbeit mit der Funktion „Bildschirm Aus“.
  • Seite 59 1. Halten Sie beim eingeschalteten Gerät die Taste ON/OFF (9) mindestens 3 Sekunden lang gedrückt. Das Display erlischt, die Meldung „Bildschirm Aus“ wird angezeigt. 2. Drücken Sie kurz die Taste ON/OFF (9), um das Display einzuschalten. 3. Wenn Sie die Taste ON/OFF (9) gedrückt halten, wird auf dem Display die Meldung „Bildschirm Aus“...
  • Seite 60 Funktion „SumLight™“ Gerätediagramm anzeigen Mit der SumLight™ - Funktion können Sie die Empfindlichkeit des CMOS- Arrays bei Senkung des Beleuchtungspegels wesentlich erhöhen. Das ermöglicht die Beobachtung bei schlechten Lichtverhältnissen ohne Anwendung des IR-Strahlers. 1. Schalten Sie den IR-Strahler aus, bevor Sie die SumLight™-Funktion verwenden.
  • Seite 61 2. Um die SumLight™ – Funktion zu aktivieren, betätigen Sie kurz die Taste LEFT (8). 3. Um die SumLight™ – Funktion zu deaktivieren, betätigen Sie noch einmal kurz die Taste LEFT (8). 4. Das Symbol SumLight™ (aktiv oder nicht aktiv ) wird in der Statuszeile angezeigt.

  • Seite 62: Funktionen Der Bedienelemente

    Funktionen der Bedienelemente Die Bluetooth Fernbedienung dupliziert die Funktionen des Ausschaltens des Geräts, des Ausschaltens des Displays, der Steuerung des IR-Strahlers, der Videoaufnahme und des Fotografierens und sie ermöglicht die Navigation durch das Menü. Controller Taste Taste Taste   (33) (34) (35) (36)
  • Seite 63 Steigerung Schnell- menü Parameters Drehung Navigieren nach Uhrzeigersinn Haupt- unten menü / im Uhrzeigersinn Schnell- Abwärtsbewegung menü Navigieren Drehung nach gegen oben Haupt- Uhrzeigersinn menü gegen Uhrzeigersinn​...

  • Seite 64: Aktivierung Der Fernbedienung

    Aktivierung der Fernbedienung Gerätediagramm anzeigen 1. Schalten Sie das Bluetooth-Modul ein (siehe Abschnitt „Bluetooth“) 2. Verwenden Sie im Abschnitt „Bluetooth“ des Menüs die RIGHT (6)  und LEFT (8), um den Menüpunkt „Scannen“ auszuwählen. 3. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die Taste M (7)
  • Seite 65 4. Halten Sie eine beliebige Taste auf der Fernbedienung gedrückt. Während dieser Zeit ist die Fernbedienung im Bluetooth-Netzwerk sichtbar und Sie können eine Verbindung herstellen. 5. Verwenden Sie die Tasten RIGHT (6) und LEFT (8), um die Fernbedienung aus der angezeigten Dropdown-Liste auszuwählen. 6.

  • Seite 66: Anwendung Der Weaver-Schiene

    Anwendung der Weaver- Schiene Gerätediagramm anzeigen Das Nachtsichtvorsatzgerät ist mit einer Weaver-Schiene (15) ausgestattet, mit der Sie zusätzliches Zubehör installieren können. Sie müssen zuerst den abnehmbaren IR Strahler entfernen (siehe Kapitel „Demontage des IR-Strahlers“...
  • Seite 68 Stream Vision 2 Die Geräte Forward S unterstützen die mobilen Apps Stream Vision und Stream Vision 2, mit denen Sie Echtzeitbilder vom Gerät über Wi-Fi auf Ihr Smartphone oder Tablet streamen können. Wir empfehlen die neueste Version – Stream Vision 2. Detaillierte Anweisungen zur Bedienung von Stream Vision 2 finden Sie auf der Webseite.
  • Seite 69 Detaillierte Anweisungen zur Bedienung von Stream Vision finden Sie auf der Webseite. Aus dem Google Play herunterladen ​ Aus dem App Store herunterladen Finden Sie Antworten auf häufig gestellte Fragen zur Verwendung von Stream Vision hier.

  • Seite 70: Firmware Update

    Tablet). 3. Starten Sie Stream Vision 2 und gehen Sie zum Abschnitt „Einstellungen“. 4. Wählen Sie Ihr Pulsar-Gerät aus und klicken Sie auf „Überprüfen Sie das Software-Update“. 5. Warten Sie, bis das Update heruntergeladen und installiert wird. Das Pulsar-Gerät wird neu gestartet und ist betriebsbereit.
  • Seite 71 Wenn Ihr Pulsar-Gerät mit dem Telefon verbunden ist, aktivieren Sie bitte die Übertragung der mobilen Daten (GPRS / 3G / 4G), um das Update herunterzuladen; Wenn Ihr Pulsar-Gerät mit Ihrem Telefon nicht verbunden ist, sich jedoch bereits im Abschnitt „Meine Geräte“ befindet, können Sie das Update über Wi-Fi herunterladen.

  • Seite 72: Anschluss Von Usb

    Anschluss von USB Gerätediagramm anzeigen...
  • Seite 73 1. Schalten Sie das Gerät durch Betätigen der Taste ON/OFF (9) ein (das ausgeschaltete Gerät wird vom Computer nicht erkannt). 2. Schließen Sie ein Ende des USB Kabels an die Micro-USB-Buchse (14) des Gerätes und das andere Ende an den Anschluss an Ihrem Computer an.
  • Seite 74 Stick erkannt. Diese Option ist für die Arbeit mit Dateien vorgesehen, die im Speicher des Gerätes gespeichert sind. Die Gerätefunktionen sind dabei nicht verfügbar, das Gerät schaltet sich nicht aus. Wenn die Verbindung zum Computer getrennt wird, funktioniert das Gerät weiterhin. Wenn zum Zeitpunkt der Verbindung ein Video aufgenommen wurde, wird die Aufnahme gestoppt und gespeichert.
  • Seite 75 Technische Inspektion Vor jedem Gebrauch des Gerätes wird eine technische Inspektion empfohlen. Überprüfen Sie: Geräteübersicht (Risse am Gehäuse sind nicht zulässig). Der Zustand der Linsen des Objektivs, des Digitalmodul-Okulars, des Monokulars und des IR-Strahlers (Risse, Fettflecken, Schmutz und andere Ablagerungen sind nicht zulässig). Reinigen Sie die Außenflächen von Metall- und Plastikteilen von Staub, Schmutz und Feuchtigkeit, wischen Sie sie mit einem Baumwolltuch ab.

  • Seite 76: Technische Wartung Und Lagerung

    Technische Wartung und Lagerung Die Wartung wird mindestens zweimal jährlich durchgeführt und umfasst folgende Punkte: Reinigen Sie die Außenflächen von Metall- und Kunststoffteilen mit einem Baumwolltuch von Staub und Schmutz. Um eine Beschädigung der Lackierung zu vermeiden, dürfen keine chemisch aktiven Substanzen, Lösungsmittel usw.

  • Seite 77: Das Gerät Funktioniert Nicht Von Einer Externen Stromquelle

    Fehlerbeseitigung Das Gerät lässt sich nicht einschalten. Mögliche Ursache Der Akku ist vollständig entladen. Beseitigung Laden Sie den Akku auf. Das Gerät funktioniert nicht von einer externen Stromquelle Mögliche Ursache Das USB-Kabel ist beschädigt. Beseitigung Ersetzen Sie das USB-Kabel.   Mögliche Ursache Die externe Stromquelle ist entladen.

  • Seite 78: Signalgabe Via Wi-Fi Fehlt Oder Wird Unterbrochen

    Mögliche Ursache Das Kennwort im Gerät wurde geändert. Beseitigung Löschen Sie das Netzwerk und stellen Sie die Verbindung mit dem im Gerät gespeicherten Kennwort erneut her.   Mögliche Ursache Das Gerät befindet sich in einer Zone mit großer Anzahl von Wi-Fi- Netzwerken, die Störungen verursachen.

  • Seite 79: Schlechte Bildqualität / Reduzierte Erfassungsentfernung

    Beseitigung Bringen Sie Ihr Smartphone oder Tablet in die Sichtlinie von Wi-Fi.   Weitere Informationen zum Lösen von Problemen mit der Verbindung zu Stream Vision finden Sie unter Link. Schlechte Bildqualität / Reduzierte Erfassungsentfernung Mögliche Ursache Beschriebene Probleme können bei der Beobachtung unter schwierigen Wetterbedingungen (Schnee, Regen, Nebel usw.) auftreten.

  • Seite 80: Das Display Liegt Nicht Im Zentrum

    Nach der Auswirkung statischer Spannung kann sich das Gerät selbständig neu starten oder man muss das Gerät ausschalten und wieder einschalten. Unscharfes Objektbild Mögliche Ursache Staub oder Kondensat auf optischen Außen- oder Innenflächen des Objektivs. Beseitigung Wischen Sie die optischen Außenflächen mit einem weichen Baumwolltuch ab.

  • Seite 81: Beim Betrieb Rutscht Das Digitalmodul Vom Tageslichtgerät Ab

    Mögliche Ursache Falsche Einstellung. Beseitigung Stellen Sie Ihr Zielfernrohr laut Kapitel „Einschalten und Bildeinstellung“ ein. Prüfen Sie Außenflächen der Objektiv- und Okularlinsen; falls notwendig reinigen Sie sie von Staub, Kondensat, Eistau u.ä. Bei kaltem Wetter können Sie spezielle Anti-Fog- Beschichtungen anwenden (z.B., wie für Korrekturbrillen). Beim Betrieb rutscht das Digitalmodul vom Tageslichtgerät ab Mögliche Ursache...
  • Seite 82 Mögliche Ursache Das Bluetooth-Modul ist nicht eingeschaltet. Beseitigung Schalten Sie das Bluetooth-Modul gemäß den Anweisungen ein (siehe Abschnitt „Bluetooth“).   Mögliche Ursache Die Fernbedienung ist nicht aktiviert. Beseitigung Die Fernbedienung laut Anleitung aktivieren (siehe Abschnitt  „Aktivierung der Fernbedienung“).   Mögliche Ursache Die Fernbedienung ist außerhalb der Sichtweite des Gerätes.

  • Seite 83: Technische Daten

    Technische Daten FN455S Modell FN455S 78199   Optische Kenndaten Brennweite, mm Relatives Öffnungsverhältnis, Sehfeld (horizontal), Winkelgrad Sehfeld (horizontal), m auf 100 Entdeckungsbereich (ein Tier 1,7 m hoch), m Naheinstellung, minimal, m Empfohlene Vergrößerung der Tageslichtoptik, x   Elektronische Daten Sensortyp und –auflösung CMOS HD 1280X720 Displaytyp und –auflösung AMOLED 1746x1000...
  • Seite 84 Externe Stromversorgung Micro USB type B (5V) Max. Betriebsdauer von einem Batteriesatz bei t = 22 °C (Wi- Fi aus, IR aus), Std Schutzart IP-Code (IEC60529) IPX7 Betriebstemperatur, °C -25 - +50 Abmessungen (mit Batterie 273х136х77 und Monokular), mm Gewicht (mit Batterie und Monokular), kg Videorekorder  ...
  • Seite 86 Einhaltung von gesetzlichen Bestimmungen und Haftungsausschlüsse Achtung!Digitale Nachtsichtgeräte Forward erfordern eine Lizenz, wenn sie über die Grenzen Ihres Landes exportiert werden. Elektromagnetische Verträglichkeit. Dieses Produkt entspricht den Anforderungen der Europäischen Norm EN 55032:2015, Klasse A. Achtung: Der Betrieb dieses Produktes in Wohngebieten kann Funkstörungen verursachen.
