Pulsar Forward F455S Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Pulsar Anleitungen
  4. Ferngläser
  5. Forward F455S
  6. Betriebsanleitung

Pulsar Forward F455S Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Forward F455S
Betriebsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pulsar Forward F455S

Inhaltszusammenfassung für Pulsar Forward F455S

  • Seite 1 Forward F455S Betriebsanleitung...
  • Seite 2 Inhalt Technische Daten Beschreibung Lieferumfang Merkmale Gerätekomponenten und Bedienungselemente Funktionen der Tasten Betrieb der Akkumulatorenbatterie Sicherheitshinweise Batterieladung Installieren der Akkumulatorenbatterie Externe Stromversorgung Betrieb Besonderheiten des Betriebs Montage des Vorsatzgerätes ans Zielfernrohr Einschalten und Bildeinstellung IR Strahler Installieren des IR-Strahlers Demontage des IR-Strahlers Statusleiste Funktionen des Schnellstartmenüs Funktionen des Hauptmenüs...
  • Seite 3 Funktion „Bildschirm Aus“ Funktion „SumLight™“ Fernbedienungspult Funktionen der Bedienelemente Aktivierung der Fernbedienung Anwendung der Weaver-Schiene Kalibrierung des Displays Stream Vision 2 Firmware Update Anschluss von USB Technische Inspektion Technische Wartung und Lagerung Fehlerbeseitigung Einhaltung von gesetzlichen Bestimmungen und Haftungsausschlüsse...

  • Seite 4: Technische Daten

    Technische Daten F455S Modell F455S 78189 Optische Kenndaten   Brennweite, mm Relatives Öffnungsverhältnis, Sehfeld (horizontal), Winkelgrad Sehfeld (horizontal), m auf 100 Entdeckungsbereich (ein Tier 1,7 m hoch), m Naheinstellung, minimal, m Empfohlene Vergrößerung der Tageslichtoptik, x Elektronische Daten   Sensortyp und –auflösung CMOS HD 1280X720 Displaytyp und –auflösung AMOLED 1746x1000...
  • Seite 5 Externe Stromversorgung Micro USB type B (5V) Max. Betriebsdauer von einem Batteriesatz bei t = 22 °C (Wi- Fi aus, IR aus), Std Max Stoßfestigkeit auf 6000 gezogener Waffe, Joule Max Stoßfestigkeit auf glatter Waffe, Kaliber Schutzart IP-Code (IEC60529) IPX7 Betriebstemperatur, °C -25 - +50 Abmessungen (mit Batterie),...

  • Seite 7: Beschreibung

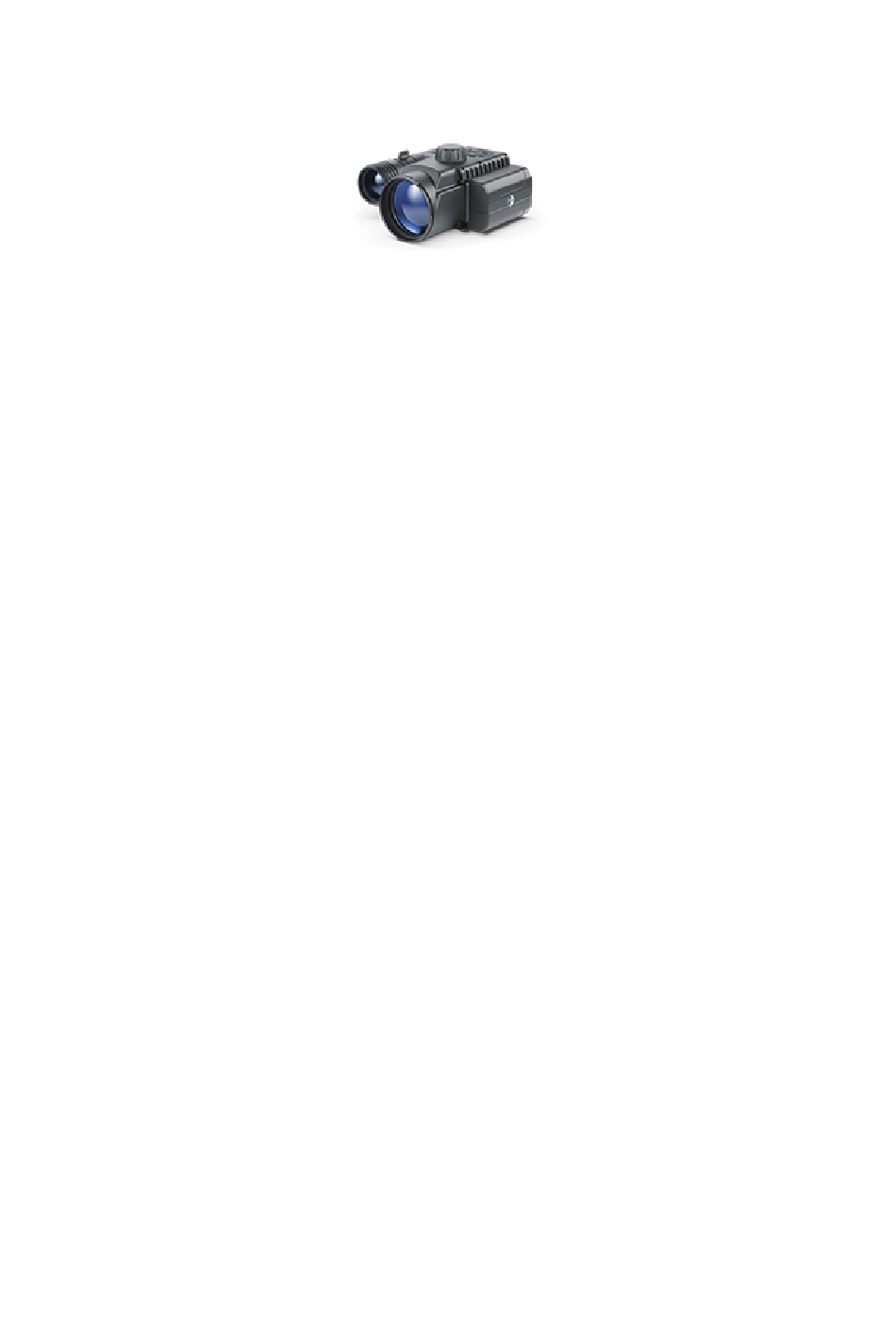

    Beschreibung Der digitale Nachtsichtvorsatz Forward F455S ist ein Universalgerät, das schnell und einfach ein Tageslichtzielfernrohr in ein Nachtsichtgerät verwandelt. Der Nachtsichtvorsatz wird am Zielfernrohr-Objektiv mittels der für unterschiedliche Linsendurchmesser ausgelegenen Adapter installiert. Es ist kein zusätzliches Einschießen erforderlich. Der Nachtsichtvorsatz ist für unterschiedliche Anwendungsbereiche geeignet, unter anderem Jagd, Sportschießen, Nachtfoto- und...

  • Seite 8: Lieferumfang

    Lieferumfang Digitaler Nachtsichtvorsatz Aufbewahrungstasche Bluetooth Ferbedienung Akkumulatorenbatterie IPS7 Ladegerät für Akkumulatorenbatterie Netzwerkadapter MicroUSB-Kabel Kurzanleitung Reinigungstuch für Optik Garantieschein...
  • Seite 9 Merkmale HD-Sensor 1280 x 720 Erhöhte Nachtempfindlichkeit Einfacher Umbau eines Tageslichtzielfernrohrs in ein Nachtsichtgerät Vorteile der Tageslichtoptik bleiben bei Nachteinsatz vorbehalten Stabile Zielpunktlage Komfortabler Einsatz in einem breiten Vergößerungsbereich von Tageslichtoptiken Unsichtbarer weitreichender Infrarotstrahler Funktion einer zusätzlichen Empfindlichkeitssteigerung SumLight™ Entdeckungsdistanz bis zu 500 m Schnellstart Integrierter Videorekorder Gespeist von schnell wechselbaren Hochleistungsbatterien des B-Pack-...

  • Seite 10: Gerätekomponenten Und Bedienungselemente

    Gerätekomponenten und Bedienungselemente   1. Objektivschutzdeckel 2. Okulardeckel 3. Batteriefachdeckel 4. Hebel für Batteriefixierung...
  • Seite 11 5. Akkumulatorenbatterie 6. Taste RIGHT 7. Taste M (MENU) 8. Taste LEFT 9. Taste ON/OFF 10. Fokussiergriff des Objektivs 11. IR Strahler-Blende 12. IR Strahler-Anschlusskappe 13. Anschluss für IR Strahler 14. MicroUSB Buchse 15. Schiene Weaver 16. Adapterabdeckung* 17. Objektiv des Zielfernrohrs 18.

  • Seite 12: Funktionen Der Tasten

    Funktionen der Tasten   Funktion Taste Gerät einschalten kurz drücken lange drücken für 3 Gerät ausschalten Sekunden lange drücken für weniger Display ausschalten als 3 Sekunden Display einschalten kurz drücken SumLight™ ein-/ausschalten kurz drücken Wi-Fi ein-/ausschalten lange drücken Videorekorder Taste Videoaufnahme kurz drücken starten/anhalten/fortsetzen...
  • Seite 13 Foto aufnehmen kurz drücken Hauptmenü Taste Hauptmenü aufrufen lange drücken Navigation unten/gegen den kurz drücken Uhrzeigersinn Navigation nach oben/im kurz drücken Uhrzeigersinn Auswahl bestätigen kurz drücken Aus dem Untermenü ohne Bestätigung der Auswahl lange drücken austreten Hauptmenü verlassen lange drücken Schnellstartmenü...

  • Seite 14: Sicherheitshinweise

    Sicherheitshinweise Verwenden Sie das Ladegerät nicht, wenn es beschädigt oder sein Design geändert wurde. Lassen Sie die Batterie während des Ladevorgangs nicht unbeaufsichtigt. Lassen Sie den Akku nach Abschluss des Ladevorgangs nicht in einem an das Netzwerk angeschlossenen Ladegerät. Die Batterie soll bei einer Lufttemperatur von 0 °C bis +45 °C geladen werden.

  • Seite 15: Batterieladung

    Batterieladung Das Vorsatzgerät wird mit einer wiederaufladbaren Lithium-Ionen Batterie IPS7 geliefert, die das Funktionieren des Gerätes im Laufe von bis 9 Stunden ermöglicht. Vor dem ersten Gebrauch soll die Batterie voll aufgeladen werden.   Aufladung Schritt 1. Setzen Sie den Akku in das Ladegerät ein 1.
  • Seite 16 Schritt 2. Überprüfen Sie den aktuellen Batteriestand Beim Installieren leuchtet auf dem Ladegerät die Anzeige(28) grün und blinkt kurz in einem bestimmten Zeitabstand: - einmal, wenn die Batterie von 0 bis 50% aufgeladen ist. - zweimal, wenn die Batterie von 51 bis 75% aufgeladen ist. - dreimal, wenn die Batterie von 76 bis 100% aufgeladen ist.
  • Seite 17 1. Schließen Sie den Stecker microUSB vom USB-Kabel(30) an die Buchse (29)des Ladegerätes an. 2. Schließen Sie den Stecker vom USB-Kabel (30) an den Netzwerkadapter (31)an. 3. Stecken Sie den Netzwerkadapter (31) in eine Steckdose (32) mit 100- 240 V. 4.

  • Seite 18: Installieren Der Akkumulatorenbatterie

    Installieren der Akkumulatorenbatterie   1. Klappen Sie den Hebel (4) nach unten. 2. Nehmen Sie den Schutzdeckel vom Batteriefach (3) ab. 3. Setzen Sie die Batterie(5) in den dafür vorgesehenen Steckplatz im Gehäuse des Gerätes so ein, dass das D-Element unten liegt. 4.

  • Seite 19: Externe Stromversorgung

    Externe Stromversorgung Gerätediagramm anzeigen Die externe Stromversorgung erfolgt über eine externe Stromquelle wie die Power Bank (5V). 1. Schließen Sie die externe Stromquelle an die USB Buchse(14) des Gerätes an. 2. Das Gerät schaltet auf externe Stromversorgung um, dabei wird die Batterie IPS7 schrittweise aufgeladen.
  • Seite 20 3. Auf dem Display erscheint das Symbol der Batterie  mit dem Ladezustand als Prozentwert. 4. Falls das Gerät über einen Computer oder einen Netzwerkadapter oder eine Power Bank angeschlossen ist, die dem Standard Battery Charger (BC 1.0) nicht entsprechen, wird die Batterie IPS7 nicht aufgeladen, es wird nur das Symbol der externen Stromversorgung ...
  • Seite 21 Besonderheiten des Betriebs Das Nachtsichtvorsatzgerät Forward F455S ist für den Langzeitgebrauch bestimmt. Um die Haltbarkeit und volle Leistungsfähigkeit des Gerätes zu gewährleisten, soll man sich an folgende Empfehlungen halten: Vor dem Betrieb stellen Sie sicher, dass das Gerät laut Anweisungen aus dem Kapitel „Montage des Vorsatzgerätes ans Zielfernrohr“...

  • Seite 22: Montage Des Vorsatzgerätes Ans Zielfernrohr

    Montage des Vorsatzgerätes ans Zielfernrohr Gerätediagramm anzeigen...
  • Seite 23   1. Wählen Sie den Adapter (separat erhältlich) mit dem entsprechenden Einsatzdurchmesser abhängig vom Außendurchmesser des Objektivs Ihres Zielfernrohrs (siehe Tabelle). 2. Die Bezeichnung 42 mm/50 mm/56 mm im Titel des Adapters bezieht sich auf den optischen Durchmesser des Objektivs im Zielfernrohr. 3.
  • Seite 24 Zielfernrohrs (17). 8. Bewegen Sie den Hebel (22) aus seiner anfänglichen OFFENEN (Open) Position in die GESCHLOSSENE (Close) Position. 9. Vergewissern Sie sich, dass der Adapter eng an dem Objektiv sitzt. 10. Sollte eine Lücke vorhanden sein, führen Sie folgende Schritte durch: Lösen Sie die Befestigungsschraube(20) mit einem Innensechskantschlüssel (S=2 mm).
  • Seite 25 45,5 45,5 46,5 46,5 Abdeckadapter FN 46,7-47,6 42 mm 47,7-46,7 48,7-49,6 49,7-50,6 51,6 51,6 53,4 53,4 54,7-55,6 Abdeckadapter FN 55,7-56,6 50 mm 56,7-57,6 57,7-58,6 58,7-59,6 59,7-60,6 60,7-61,6 61,7-62,6 Abdeckadapter FN 56 mm 62,7-63,6 63,7-64,6 64,7-65,6  ...

  • Seite 26: Einschalten Und Bildeinstellung

    Einschalten und Bildeinstellung Gerätediagramm anzeigen 1. Den Objektivschutzdeckel (1) durch das Drehen gegen Uhrzeigersinn entfernen. 2. Durch kurzes Betätigen der Taste ON/OFF (9) das Gerät einschalten - das Display zeigt das Bild an.
  • Seite 27 3. Die Schärfe der Symbole auf dem Display durch das Drehen des Okulareinstellringes Ihres Zielfernrohrs anpassen. Unabhängig von der Entfernung oder sonstigen Bedingungen ist das Drehen des Okulareinstellringes künftig nicht mehr nötig. 4. Für Fokussierung auf ein Beobachtungsziel den Griff für Objektivfokussierung (10) drehen.

  • Seite 28: Installieren Des Ir- Strahlers

    Installieren des IR- Strahlers Gerätediagramm anzeigen...
  • Seite 29 Schritt 1. Installieren Sie den IR-Strahler 1. Nehmen Sie die Kappe (12) vom Anschluss für Installieren des IR- Strahlers (13) ab. 2. Nehmen Sie die Blende(11) vom IR-Strahler ab. 3. Montieren Sie den IR-Strahler am Anschluss (13). Der Hebel (25) muss sich in der oberen Position befinden.
  • Seite 30 Schritt. 3. Stellen Sie die Leistung des IR-Strahlers ein 1. Betätigen Sie kurz dieIR (24) Taste  an der Stirnfläche des Strahlers. Das Leistungsniveau beim Einschalten ist minimal 2. In der Statuszeile wird das Symbol des IR Strahlers mit jeweiligem Leistungsniveau angezeigt. 3.
  • Seite 31 Demontage des IR- Strahlers 1. Heben Sie den Hebel (25) an. 2. Trennen Sie den IR-Strahler vom Gerät. 3. Bringen Sie die Anschlusskappe (12) am Anschluss für den IR-Strahler (13)an. 4. Setzen Sie die Blende (11) auf den IR-Strahler auf.

  • Seite 32: Statusleiste

    Statusleiste Die Statusleiste befindet sich im unteren Teil des Displays und zeigt Informationen über den Betriebsstatus des Gerätes an, darunter: Funktion „Automatisches Abschalten“ 1 min (falls aktiviert) Mikrofon IR Strahler-Funktion (z.B., Stufe 3) Speisungsanzeige: - Batterieladezustand (wenn das Gerät von der Akkumulatorenbatterie gespeist wird) - anzeige der Stromversorgung über eine externe Stromquelle (wenn das Gerät von einer externen Stromquelle gespeist wird)
  • Seite 33 Funktionen des Schnellstartmenüs Gerätediagramm anzeigen 1. Das Schnellmenü durch kurzes Betätigen der Taste М (7) aktivieren. 2. Für das Wechseln zwischen nachfolgend beschriebenen Funktionen die Taste М (7) kurz betätigen.
  • Seite 34 Kontrast – durch das Betätigen der Tasten RIGHT (6) und LEFT (8) wird der Wert des Bildkontrastes von 0 bis 20 geändert. Helligkeit – durch das Betätigen der Tasten RIGHT (6) und LEFT (8) wird der Helligkeitswert des Displays von 0 bis 20 geändert.

  • Seite 35: Hauptmenü Aufrufen

    Hauptmenü aufrufen Gerätediagramm anzeigen 1. Das Hauptmenü durch langes Betätigen der TasteМ (7) aktivieren. 2. Für das Wechseln zwischen Hauptmenüpunkten die Tasten RIGHT (6) und LEFT (8) betätigen. 3. Um einen Unterpunkt im Hauptmenü aufzurufen, die Taste М (7) kurz betätigen.

  • Seite 36: Menüübersicht

    5. Das automatische Verlassen des Hauptmenüs erfolgt nach 10 Sekunden Inaktivität. Bitte Beachten: Beim Aufrufen des Hauptmenüs wird das Hintergrund-Bild verdunkelt, um die Menu-Sichtbarkeit zu verbessern. Das ist normal und kein Fehler. Menüübersicht...

  • Seite 37: Grafikhelligkeit

    Grafikhelligkeit Gerätediagramm anzeigen Mit diesem Menüpunkt können Sie die Helligkeit der Symbole auf dem Display des Gerätes einstellen. 1. Halten Sie die Taste M (7) gedrückt, um das Hauptmenü aufzurufen. 2. Mit den Tasten RIGHT (6) undLEFT (8) wählen Sie den Menüpunkt „Grafikhelligkeit“...
  • Seite 38 4. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie die Helligkeitsstufe der Symbole aus. 5. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die Taste M (7)
  • Seite 39 Mikrofon Deutsch Gerätediagramm anzeigen Mit dieser Option können Sie das Mikrofon für die Tonaufnahme während der Videoaufnahme aktivieren (oder deaktivieren). 1. Drücken und halten Sie die Taste M (7), um das Menü aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie die Option „Mikrofon”...
  • Seite 40 4. Um das Mikrofon ein- oder auszuschalten, drücken Sie die Tasten RIGHT (6) oder LEFT (8). 5. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die Taste M (7)
  • Seite 41 Wi-Fi Einstellungen Gerätediagramm anzeigen Mit diesem Menüpunkt kann das Gerät für den Betrieb im Wi-Fi-Netz einstellt werden. Hinweis:Wi-Fi wird durch langes Betätigen der Taste LEFT (8) ein- und ausgeschaltet. 1. Für Aktivieren des Hauptmenüs die Taste M (7) gedrückt halten.

  • Seite 42: Kennwort Einstellung

    2. Mit den Tasten RIGHT (6) und LEFT (8) den Menüpunkt „Wi-Fi Einstellungen“  auswählen. 3. Für Aktivieren des Untermenüs die Taste M (7) kurz betätigen. 4. Mittels Tasten RIGHT (6) und LEFT (8) wählen Sie den gewünschten Menüpunkt. Kennwort Einstellung In diesem Untermenü kann man ein Zugangspasswort zum Gerät von einem Fremdgerät einstellen.
  • Seite 43 1. Betätigen Sie kurz die Taste M (7), um das Untermenü  „Zugriffsebene Einstellung“ aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie die Zugriffsebene „Inhaber“ oder „Gast“ aus. 3. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die Taste M (7)

  • Seite 44: Allgemeine Einstellungen

    Allgemeine Einstellungen Gerätediagramm anzeigen...
  • Seite 45 1. Halten Sie die Taste M (7) gedrückt, um das Hauptmenü aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie das Untermenü „AllgemeineEinstellungen“ aus. 3. Betätigen Sie kurz die Taste M (7), um das Untermenü aufzurufen. 4. Mittels Tasten RIGHT (6) und LEFT (8) wählen Sie den gewünschten Menüpunkt.

  • Seite 46: Standardeinstellungen

    2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie das Zeitformat aus - 24/12 (oder PM / AM). 3. Betätigen Sie die Taste M (7), um zur Einstellung der Stunden zu gelangen. 4. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie den Stundenwert aus (Taste RIGHT (6) - Wert aufwärts, Taste LEFT (8) - Wert abwärts) 5.
  • Seite 47 Achtung! Stellen Sie sicher, dass Sie die zu löschenden Dateien nicht mehr brauchen, oder erstellen Sie ein Backup auf einem anderen Datenträger. 1. Betätigen Sie kurz die TasteM (7), um das Untermenü „Formatieren“ aufzurufen. 2. Mit den Tasten RIGHT (6) undLEFT (8) wählen Sie die Variante„Ja“ für Formatierung aus, oder „Nein“...

  • Seite 48: Automatisches Abschalten

    Automatisches Abschalten Gerätediagramm anzeigen...
  • Seite 49 Mit diesem Menüpunkt können Sie das automatische Abschalten des Gerätes nach einer bestimmten Zeit aktivieren, wenn das Gerät nach oben oder unten um mehr als 70°, rechts oder links um mehr als 30° geneigt wird. Dazu müssen keine Steuerorgane des Gerätes betätigt werden. 1.

  • Seite 50: Geräteinformation

    Geräteinformation Gerätediagramm anzeigen 1. Halten Sie die Taste M (7) gedrückt, um das Hauptmenü aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie den Menüpunkt „Geräteinformation“  aus. 3. Betätigen Sie kurz die TasteM (7), um das Untermenü aufzurufen. Die folgenden Informationen über das Gerät stehen dem Benutzer zur...
  • Seite 51 Verfügung: voller Name SKU Nummer Seriennummer Version der Firmware Version des Aufbaus Serviceinformationen...
  • Seite 52 Bluetooth Gerätediagramm anzeigen Bluetooth ein- / ausschalten 1. Halten Sie die TasteM (7) gedrückt, um das Hauptmenü aufzurufen. 2. Mit den Tasten RIGHT (6) und LEFT (8) wählen Sie den Menüpunkt „Bluetooth“  aus. 3. Betätigen Sie kurz die Taste M (7), um das Untermenü aufzurufen. 4.
  • Seite 53 auszuschalten. 5. Halten Sie die Taste M (7) gedrückt, um das Untermenü zu verlassen. Der Vorgang des Anschließens der Bluetooth Fernbedienung ist im Abschnitt „Aktivierung der Fernbedienung“ beschrieben.

  • Seite 54: Video- Und Fotoaufnahme Des Beobachteten Bildes

    Video- und Fotoaufnahme des beobachteten Bildes Gerätediagramm anzeigen Das Gerät hat die Funktion der Videoaufnahme (Fotoaufnahme) des...
  • Seite 55 beobachteten Bildes auf die eingebaute Speicherkarte. Vor der Verwendung der Funktionen der Foto- und Videoaufnahme wird empfohlen, das Datum und die Zeit einzustellen (siehe Abschnitt „Allgemeine Einstellungen“). Das eingebaute Aufnahmegerät funktioniert in zwei Modi: Foto (Fotoaufnahme; in der oberen rechten Ecke des Displays wird das Symbol angezeigt).
  • Seite 56 4. Nach dem Start der Videoaufnahme verschwindet das Symbol , stattdessen erscheint das Symbol REC sowie der Timer der Videoaufnahme im Format MM : SS (Minuten : Sekunden). 5. Drücken Sie kurz die Taste RIGHT (6), um die Videoaufnahme anzuhalten und dann fortzusetzen. 6.
  • Seite 57 Träger, so räumen Sie Platz auf der Speicherkarte. Im Falle eines Speicherkartenfehlers können Sie die Formatierungsfunktion im Abschnitt „Allgemeine Einstellungen“ Hauptmenüs verwenden. Auf den aufgenommenen Videodateien und Fotos werden grafische Informationen angezeigt (Statuszeile, Symbole usw.).
  • Seite 58 Wi-Fi Funktion Gerätediagramm anzeigen Das Gerät hat die Funktion der drahtlosen Verbindung mit mobilen Geräten (Tablet, Smartphone) über Wi-Fi. Aktivieren Sie den Modul der drahtlosen Verbindung durch langes Betätigen der Taste LEFT (8).
  • Seite 59 Das Funktionieren von Wi-Fi wird in der Statuszeile wie folgt angezeigt: Verbindungsstatus Anzeige in der Statusleiste Wi-Fi aus Kein Symbol Wi-Fi ist vom Benutzer aktiviert, es erfolgt Einschaltvorgang von Wi-Fi im Gerät Wi-Fi ist eingeschaltet, es besteht keine Verbindung zum Gerät Wi-Fi ist eingeschaltet, das Gerät wurde erfolgreich...
  • Seite 60 Funktion „Bildschirm Aus“ Gerätediagramm anzeigen Diese Funktion bringt das Gerät in den Standby-Modus, so dass Sie es bei Bedarf schnell einschalten können. Varianten der Arbeit mit der Funktion „Bildschirm Aus“.
  • Seite 61 1. Halten Sie beim eingeschalteten Gerät die Taste ON/OFF (9) mindestens 3 Sekunden lang gedrückt. Das Display erlischt, die Meldung „Bildschirm Aus“ wird angezeigt. 2. Drücken Sie kurz die Taste ON/OFF (9), um das Display einzuschalten. 3. Wenn Sie die Taste ON/OFF (9) gedrückt halten, wird auf dem Display die Meldung „Bildschirm Aus“...
  • Seite 62 Funktion „SumLight™“ Gerätediagramm anzeigen Mit der SumLight™ - Funktion können Sie die Empfindlichkeit des CMOS- Arrays bei Senkung des Beleuchtungspegels wesentlich erhöhen. Das ermöglicht die Beobachtung bei schlechten Lichtverhältnissen ohne Anwendung des IR-Strahlers. 1. Schalten Sie den IR-Strahler aus, bevor Sie die SumLight™-Funktion verwenden.
  • Seite 63 2. Um die SumLight™ – Funktion zu aktivieren, betätigen Sie kurz die Taste LEFT (8). 3. Um die SumLight™ – Funktion zu deaktivieren, betätigen Sie noch einmal kurz die Taste LEFT (8). 4. Das Symbol SumLight™ (aktiv  oder nicht aktiv ) wird in der Statuszeile angezeigt.

  • Seite 64: Funktionen Der Bedienelemente

    Funktionen der Bedienelemente Die Bluetooth Fernbedienung dupliziert die Funktionen des Ausschaltens des Geräts, des Ausschaltens des Displays, der Steuerung des IR-Strahlers, der Videoaufnahme und des Fotografierens und sie ermöglicht die Navigation durch das Menü. Controller Taste Taste Taste   (33) (34) (35) (36)
  • Seite 65 Steigerung Schnell- menü Parameters Drehung Navigieren nach Uhrzeigersinn Haupt- unten menü / im Uhrzeigersinn Schnell- Abwärtsbewegung menü Navigieren Drehung nach gegen oben Haupt- Uhrzeigersinn menü gegen Uhrzeigersinn​...

  • Seite 66: Aktivierung Der Fernbedienung

    Aktivierung der Fernbedienung Gerätediagramm anzeigen 1. Schalten Sie das Bluetooth-Modul ein (siehe Abschnitt „Bluetooth“) 2. Verwenden Sie im Abschnitt „Bluetooth“   des Menüs die RIGHT (6)  und LEFT (8), um den Menüpunkt „Scannen“ auszuwählen. 3. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die Taste M (7)
  • Seite 67 4. Halten Sie eine beliebige Taste auf der Fernbedienung gedrückt. Während dieser Zeit ist die Fernbedienung im Bluetooth-Netzwerk sichtbar und Sie können eine Verbindung herstellen. 5. Verwenden Sie die Tasten RIGHT (6) und LEFT (8), um die Fernbedienung aus der angezeigten Dropdown-Liste auszuwählen. 6.

  • Seite 68: Anwendung Der Weaver-Schiene

    Anwendung der Weaver- Schiene Gerätediagramm anzeigen Das Nachtsichtvorsatzgerät ist mit einer Weaver-Schiene (15) ausgestattet, mit der Sie zusätzliches Zubehör installieren können. Sie müssen zuerst den abnehmbaren IR Strahler entfernen (siehe Kapitel „Demontage des IR-Strahlers“...

  • Seite 70: Kalibrierung Des Displays

    Kalibrierung des Displays Gerätediagramm anzeigen Das Gerät ist so eingestellt, dass nach seinem Anbau an das richtig eingeschossene Zielfernrohr keine Justierung des Zielpunktes erforderlich ist. Wenn jedoch nach dem Aufsetzen des Aufsatzes eine Veränderung des Treffpunktes beobachtet wird, können Sie ihn mit Displaykalibrierung nachstellen.
  • Seite 71 1. Um den Kalibrierungsmodus des Displays aufzurufen, halten Sie zuerst die Taste M (7) 10 Sekunden lang gedrückt. 2. Die Koordinaten des Displays X=0; Y=0 werden angezeigt. 3. Verschieben Sie das Display waagerecht (Achse X) und senkrecht (Achse Y) mit den Tasten LEFT (8) und RIGHT (6), so dass der Treffpunkt in die Mitte des Absehens verschoben wird.
  • Seite 72 Stream Vision 2 Die Geräte Forward S unterstützen die mobilen Apps Stream Vision und Stream Vision 2, mit denen Sie Echtzeitbilder vom Gerät über Wi-Fi auf Ihr Smartphone oder Tablet streamen können. Wir empfehlen die neueste Version – Stream Vision 2. Detaillierte Anweisungen zur Bedienung von Stream Vision 2 finden Sie auf der Webseite.
  • Seite 73 ​ Detaillierte Anweisungen zur Bedienung von Stream Vision finden Sie auf der Webseite. Aus dem Google Play herunterladen ​ Aus dem App Store herunterladen Finden Sie Antworten auf häufig gestellte Fragen zur Verwendung von Stream Vision hier. Stream Vision 2 Manual Android https://e.issuu.com/embed.html?d=stream_vision_2_quick_guide_for_android_en&hideIss https://e.issuu.com/embed.html?d=stream_vision_2_quick_guide_for_ios_en&hideIssuuLo...

  • Seite 74: Firmware Update

    Tablet). 3. Starten Sie Stream Vision 2 und gehen Sie zum Abschnitt „Einstellungen“. 4. Wählen Sie Ihr Pulsar-Gerät aus und klicken Sie auf „Überprüfen Sie das Software-Update“. 5. Warten Sie, bis das Update heruntergeladen und installiert wird. Das Pulsar-Gerät wird neu gestartet und ist betriebsbereit.
  • Seite 75 3. Starten Sie Stream Vision und gehen Sie zum Abschnitt „Meine Geräte“. 4. Wählen Sie Ihr Pulsar-Gerät aus und klicken Sie auf „Nach Updates suchen“. 5. Warten Sie, bis das Update heruntergeladen und installiert wird. Das Pulsar-Gerät wird neu gestartet und ist betriebsbereit.

  • Seite 76: Anschluss Von Usb

    Anschluss von USB Gerätediagramm anzeigen...
  • Seite 77 1. Schalten Sie das Gerät durch Betätigen der Taste ON/OFF (9) ein (das ausgeschaltete Gerät wird vom Computer nicht erkannt). 2. Schließen Sie ein Ende des USB Kabels an die Micro-USB-Buchse (14) des Gerätes und das andere Ende an den Anschluss an Ihrem Computer an.
  • Seite 78 Stick erkannt. Diese Option ist für die Arbeit mit Dateien vorgesehen, die im Speicher des Gerätes gespeichert sind. Die Gerätefunktionen sind dabei nicht verfügbar, das Gerät schaltet sich nicht aus. Wenn die Verbindung zum Computer getrennt wird, funktioniert das Gerät weiterhin. Wenn zum Zeitpunkt der Verbindung ein Video aufgenommen wurde, wird die Aufnahme gestoppt und gespeichert.
  • Seite 79 Technische Inspektion Vor jedem Gebrauch des Gerätes wird eine technische Inspektion empfohlen. Überprüfen Sie: Geräteübersicht (Risse am Gehäuse sind nicht zulässig). Zustand der Objektiv- und Okularlinsen des Gerätes und der Linse des IR Strahlers (Risse, Fettflecken, Schmutz und andere Ablagerungen sind nicht zulässig).

  • Seite 80: Technische Wartung Und Lagerung

    Technische Wartung und Lagerung Die Wartung wird mindestens zweimal jährlich durchgeführt und umfasst folgende Punkte: Reinigen Sie die Außenflächen von Metall- und Kunststoffteilen mit einem Baumwolltuch von Staub und Schmutz. Um eine Beschädigung der Lackierung zu vermeiden, dürfen keine chemisch aktiven Substanzen, Lösungsmittel usw.

  • Seite 81: Das Gerät Funktioniert Nicht Von Einer Externen Stromquelle

    Fehlerbeseitigung Für technische Unterstützung wenden Sie sich bitte an support@pulsar- vision.com. Antworten auf häufig gestellte Fragen zu den Geräten finden Sie auch in den FAQ-Abschnitt. Das Gerät lässt sich nicht einschalten. Mögliche Ursache Der Akku ist vollständig entladen. Beseitigung Laden Sie den Akku auf.

  • Seite 82: Das Smartphone Oder Tablet Stellt Keine Verbindung Zum Gerät Her

    Laden Sie die externe Stromquelle auf (falls erforderlich). Das Smartphone oder Tablet stellt keine Verbindung zum Gerät her Mögliche Ursache Das Kennwort im Gerät wurde geändert. Beseitigung Löschen Sie das Netzwerk und stellen Sie die Verbindung mit dem im Gerät gespeicherten Kennwort erneut her.  ...

  • Seite 83: Schlechte Bildqualität / Reduzierte Erfassungsentfernung

    Mögliche Ursache Das Gerät befindet sich außerhalb der Zone eines sicheren Wi-Fi- Signalempfangs. Zwischen dem Gerät und dem Signalempfänger befinden sich Hindernisse (z. B. Betonwand). Beseitigung Bringen Sie Ihr Smartphone oder Tablet in die Sichtlinie von Wi-Fi.   Weitere Informationen zur Lösung von Verbindungsproblemen finden Sie unter den folgenden Links: Stream Vision FAQ,...

  • Seite 84: Das Display Liegt Nicht Im Zentrum

    Während des Betriebs wurde das Gerät statischer Spannung ausgesetzt. Beseitigung Nach der Auswirkung statischer Spannung kann sich das Gerät selbständig neu starten oder man muss das Gerät ausschalten und wieder einschalten. Beim deutlichen Bild des Absehens bleibt das Bild des Objektes unscharf Mögliche Ursache Staub oder Kondensat auf optischen Außen- oder Innenflächen des Objektivs.

  • Seite 85: Das Gerät Lässt Sich Nicht Fokussieren

    Sehfeldes (s. Kapitel „Montage des Vorsatzgerätes ans Zielfernrohr“). Das Gerät lässt sich nicht fokussieren Mögliche Ursache Falsche Einstellung. Beseitigung Stellen Sie Ihr Zielfernrohr laut Kapitel „Einschalten und Bildeinstellung“ ein. Prüfen Sie Außenflächen der Objektiv- und Okularlinsen; falls notwendig reinigen Sie sie von Staub, Kondensat, Eistau u.ä.

  • Seite 86: Beim Abfeuern Rutscht Das Gerät Vom Zielfernrohr Ab

    Stellen Sie sicher, dass Sie genau die Art von Munition verwenden, mit der Ihre Waffe und Ihr Zielfernrohr zuvor eingeschossen wurden. Wenn Sie Ihr Zielfernrohr im Sommer eingeschossen haben und es im Winter betreiben (oder umgekehrt), ist eine gewisse Änderung des Nullpunkts des Einschießens nicht ausgeschlossen.
  • Seite 87 Das Bluetooth-Modul ist nicht eingeschaltet. Beseitigung Schalten Sie das Bluetooth-Modul gemäß den Anweisungen ein (siehe Abschnitt „Bluetooth“).   Mögliche Ursache Die Fernbedienung ist nicht aktiviert. Beseitigung Die Fernbedienung laut Anleitung aktivieren (siehe Abschnitt „Aktivierung der Fernbedienung“).   Mögliche Ursache Die Fernbedienung ist außerhalb der Sichtweite des Gerätes. Beseitigung Kehren Sie in die Sichtweite des Gerätes zurück.
  • Seite 88 Einhaltung von gesetzlichen Bestimmungen und Haftungsausschlüsse Achtung!Digitale Nachtsichtgeräte Forward erfordern eine Lizenz, wenn sie über die Grenzen Ihres Landes exportiert werden. Elektromagnetische Verträglichkeit. Dieses Produkt entspricht den Anforderungen der Europäischen Norm EN 55032:2015, Klasse A. Achtung: Der Betrieb dieses Produktes in Wohngebieten kann Funkstörungen verursachen.
