Funktionsprinzip; Ein/Aus-Regelung; Proportionalregelung; Speisewasserleitfähigkeit - Carel CPY Technisches Handbuch

GER
Blinkzeichen der gelben und roten Led, um die Software-Release anzuzeigen. Bei ausgeschalteter CPY-Platine:
a) Die CPY-Platine einschalten.
b) Die grüne LED leuchtet und zeigt die Stromversorgung der Platine an.
c) Die Zahl der Blinkzeichen der gelben LED zählen (bspw. 1 Blinkzeichen).
d) Die Zahl der Blinkzeichen der roten LED zählen (bspw. 7 Blinkzeichen). Die Zählung ist beendet, sobald die
3 LEDs zusammen aufl euchten.
Im Beispiel handelt es sich um die Software-Release 1.7.
8.9

Funktionsprinzip

In einem Tauchelektroden-Befeuchter wird für die Dampfproduktion im Inneren des Dampfzylinders Wasser bis zum Sieden
erhitzt. Elektrische Energie fl ießt von den unter Spannung gesetzten Tauchelektroden durch das Wasser und erzeugt Wärme.
Bei neuen oder sauberen Dampfzylindern hängt die Stromstärke fast ausschließlich von der Beschaff enheit des Speisewassers
ab: je mineralhaltiger das Wasser, desto leitfähiger ist es und desto schneller wird der angeforderte Dampf erzeugt. Mit der
Zeit erhöht sich der Mineralienanteil im Wasser (die Salze bleiben bei der Verdampfung zurück) und trägt zum Erreichen
der Nenndampfproduktion bei. Im Regelbetrieb wird die Nenndampfmenge automatisch über den Wasserstand im
Dampfzylinder (Regelung der Stromaufnahme) beibehalten. Die Mineralien setzen sich mit der Zeit als Kalkablagerungen im
Dampfzylinder ab und tragen zu dessen fortlaufendem Verschleiß bei. Um übermäßige Ablagerungen zu vermeiden, wird
eine gewisse Menge an Wasser periodisch abgeschlämmt und automatisch durch Frischwasser ersetzt.

8.10 EIN/AUS-Regelung

Der Aussetzbetrieb wird von einem externen Kontakt angesteuert, der den Sollwert und die Regelschaltdiff erenz festlegt. Der
externe Kontakt kann ein Feuchteregler sein, der den Befeuchterbetriebsmodus bestimmt:
•
Kontakt geschlossen: der Befeuchter produziert Dampf (Produktion gleich P0), wenn der Remote-EIN/AUS-Kontakt geschlossen ist;
•
Kontakt off en: die Dampfproduktion endet.

8.11 Proportionalregelung

Die Dampfproduktion ist proportional zum Wert eines Signals Y, das von einem externen Aktor stammt. Der Signaltyp
kann gewählt werden zwischen: 0...10 Vdc, 2...10 Vdc, 0...20 mA, 4...20 mA. Die gesamte Bandbreite wird mit dem
Proportionalband angegeben. Die maximale Dampfproduktion des Befeuchters, die dem Höchstwert des externen Signals
entspricht, kann zwischen 20% und 100% der Nennwertes des Befeuchters eingestellt werden (Parameter P0).
Die Mindestproduktion hat eine Aktivierungshysterese hy, die 5% des gesamten Proportionalbandes des externen Signals Y
entspricht (hy=5%, nicht änderbar).
8.12 Speisewasserleitfähigkeit
Messung der Leitfähigkeit und Alarme.
Die Leitfähigkeit des Speisewassers wird vom Leitfähigkeitsmesser beim Öff nen des Zulaufventils gemessen (max. Messwert
2.000 μS/cm).
Hierzu können zwei Alarmschwellen eingestellt werden:
•
b5: Voralarmschwelle (Meldealarm, der kein Alarmrelais aktiviert; automatisches Reset der Alarmmeldung, sobald die
Ursache nicht mehr besteht);
•
b6: Alarmschwelle (Sperre des Befeuchters mit Aktivierung des Alarmrelais).
Der Alarm wird ausgelöst, sobald der Messwert eine der beiden Schwellen für mindestens 60 Minuten lang überschreitet oder
unmittelbar, wenn der Messwert die Schwelle um das Dreifache übersteigt.
Zur Vermeidung der Alarmmeldungen können die Schwellen auf über den maximalen Messwert eingestellt werden.
+040000031 - rel. 2.7 - 07.10.2013
Produzione di vapore
Steam production
Pmax
P0
hy hy
Pmin
OFF ON

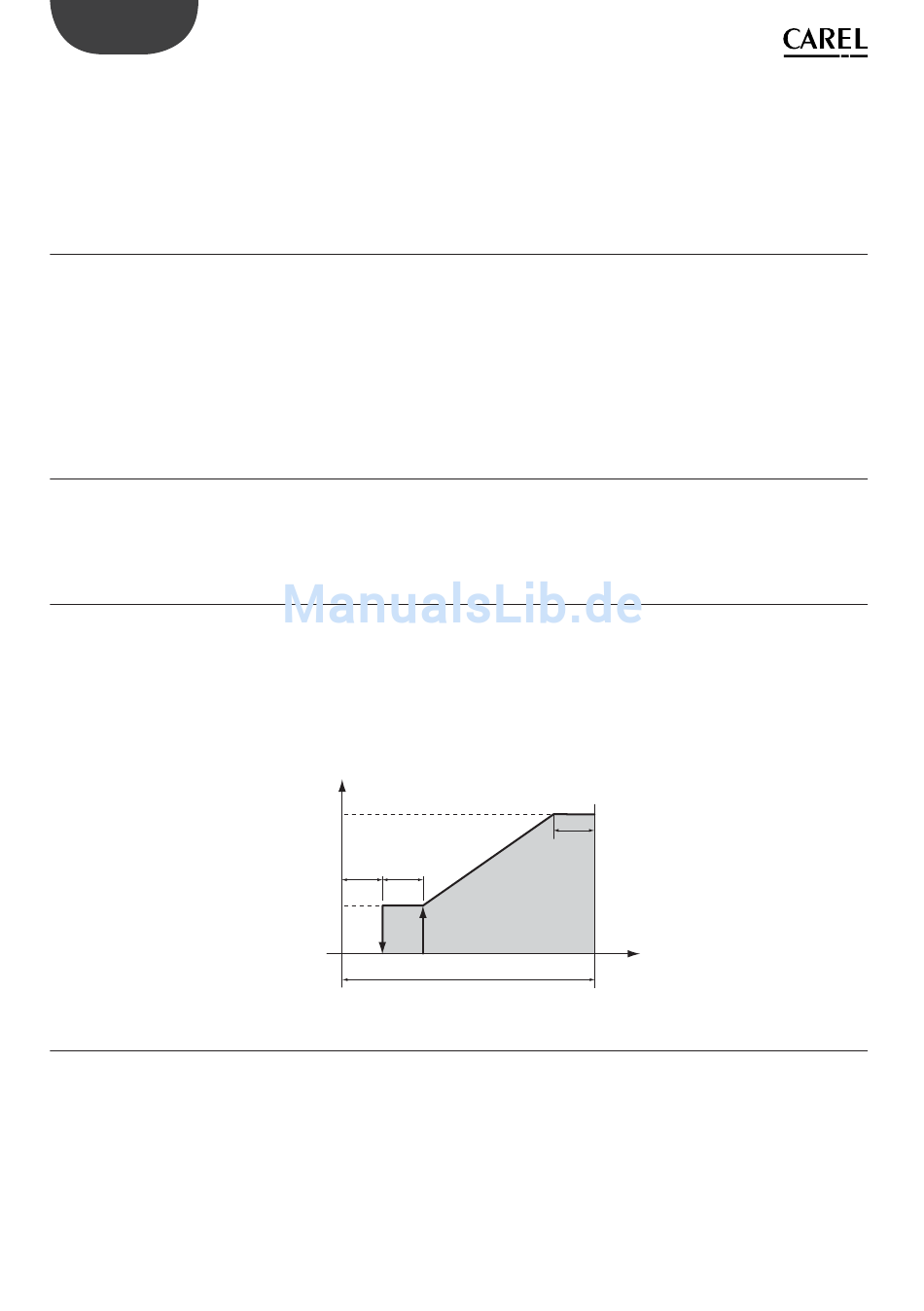

PB Banda proporzionale/ Proportional band
Fig. 8.c
24
hy
Y
