5.
La carte CPY - à travers la borne J1 - peut être reliée au terminal CPY (CAREL code CPYTERM000) pour affi cher sur l'écran l'état
et les alarmes de la carte et pour la confi guration des paramètres de fonctionnement (option utile en cas d'intervention ou
de maintenance).
Attention: les logiciels de CPY* et CPYTERM* doivent correspondre (les huit chiff res "MATCH DIGIT" de leur code doivent être
égaux). Si ce n'était pas le cas, certains paramètres de CPY* pourraient ne pas être disponibles. En cas de non correspondance,
à l'allumage, après l'affi chage de la version logiciel, et en fonctionnement normal en appuyant sur UP+PRG, le termine allume
la led rouge de CPY* pendant 5 sec et simultanément affi che le message suivant: X - Y (ex: 1 - 2 où 1 = match digit terminal,
2= match digit carte de contrôle).
Symboles terminal
décharge manuelle du cylindre
alimentation (LED verte)
humidifi cateur en fonctionnement (LED jaune)
Clignotant production de vapeur pas encore en
régime Fixe : production de vapeur en régime
alarme (LED rouge)
u déclenchement d'une alarme, led clignotante et
buzzer activé
Si l'alarme est en cours, en appuyant sur ESC le
buzzer s'éteint et la LED devient fi xe, en appuyant
à nouveau sur ESC, les alarmes sont acquittées (voir
chap. 8)
valeur conductivité
temps en secondes
valeur du courant instantané en Ampères
heures
production en pourcentage de vapeur par rapport
à la capacité nominale
allumé fi xe : ventilateur externe ou production de vapeur en marche.
Clignotant : ventilateur externe ou production de vapeur attendant d'être allumés/éteints
5.1

Clavier

touche fonction
retour à l'affi chage précédent
depuis la page-écran principale: appuyé pendant 5 sec il désactive/active l'humidifi cateur
depuis masque principal: affi chage des valeurs d'humidifi cation (courant, conductivité, ....)
UP
depuis la liste des paramètres: navigation en sens circulaire des paramètres et modifi cations des valeurs
DOWN depuis masque principal: affi chage des valeurs d'humidifi cation (courant, conductivité, ....)
depuis la liste des paramètres: navigation en sens circulaire des paramètres et modifi cations des valeurs
pendant 2 secondes: accès à la liste paramètres
ENTER
à l'intérieur de la liste des paramètres: fonction de sélection et de confi rmation (comme la touche "enter"des clavier
(e PRG)
de l'ordinateur)

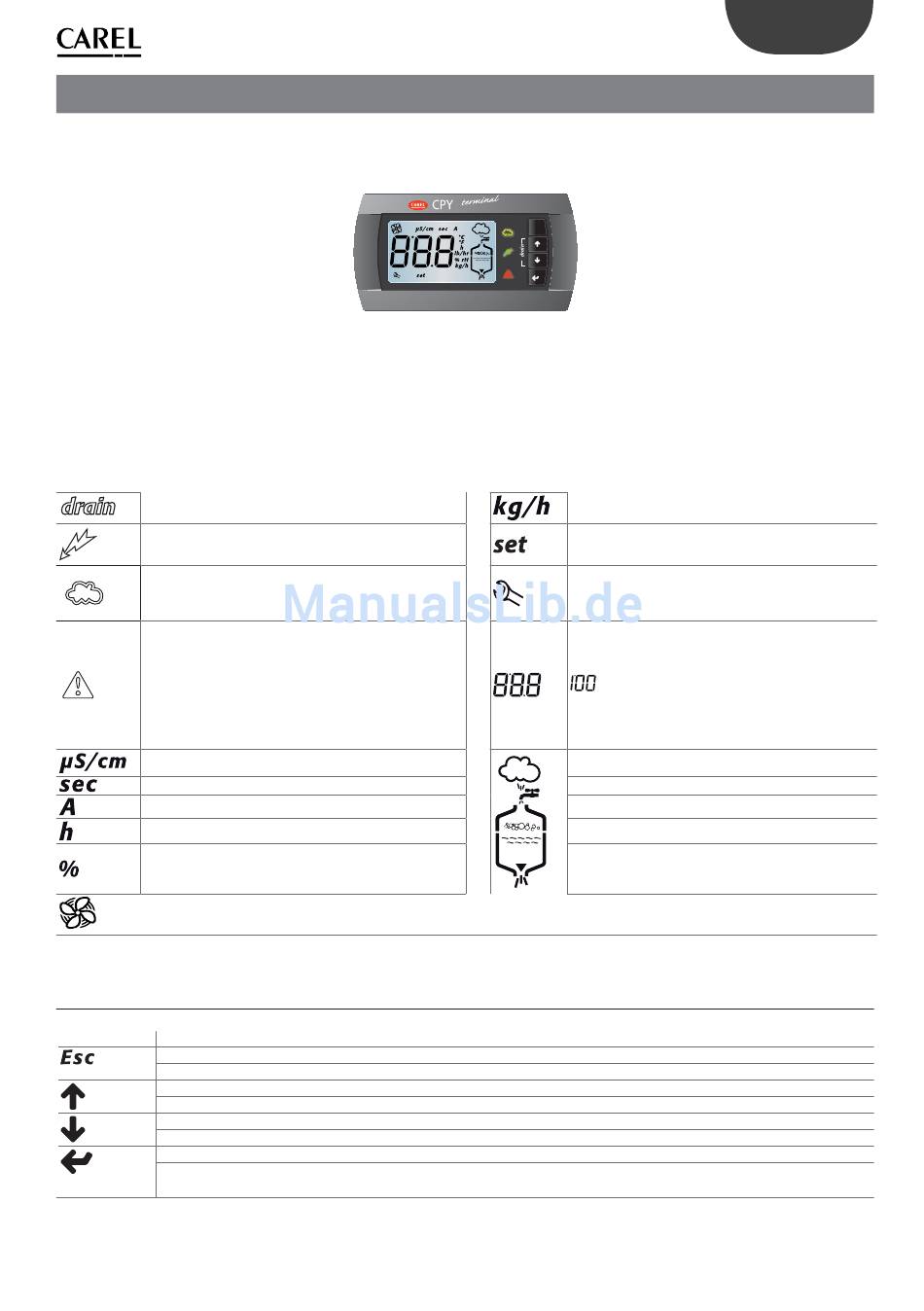

TERMINAL UTILISATEUR CODE CPYTERM*
humiSteam
esc
Fig. 5.a
débit de vapeur (système international, prédéfi ni)
modifi cation en cours des paramètres (setup
paramètres)
demande de maintenance (alarme en cours) ou
affi chage de l'historique alarmes (HYS)
3 chiff res, après 999, l'écran affi che pour indiquer
(sont affi chés trois chiff res avec un point en
haut entre le premier et le deuxième chiff re).
production de vapeur en cours
remplissage du cylindre en cours
mousse à l'intérieur du cylindre
présence d'eau
décharge eau du cylindre en cours
11
FRE
Tab. 5.a
Tab. 5.b
