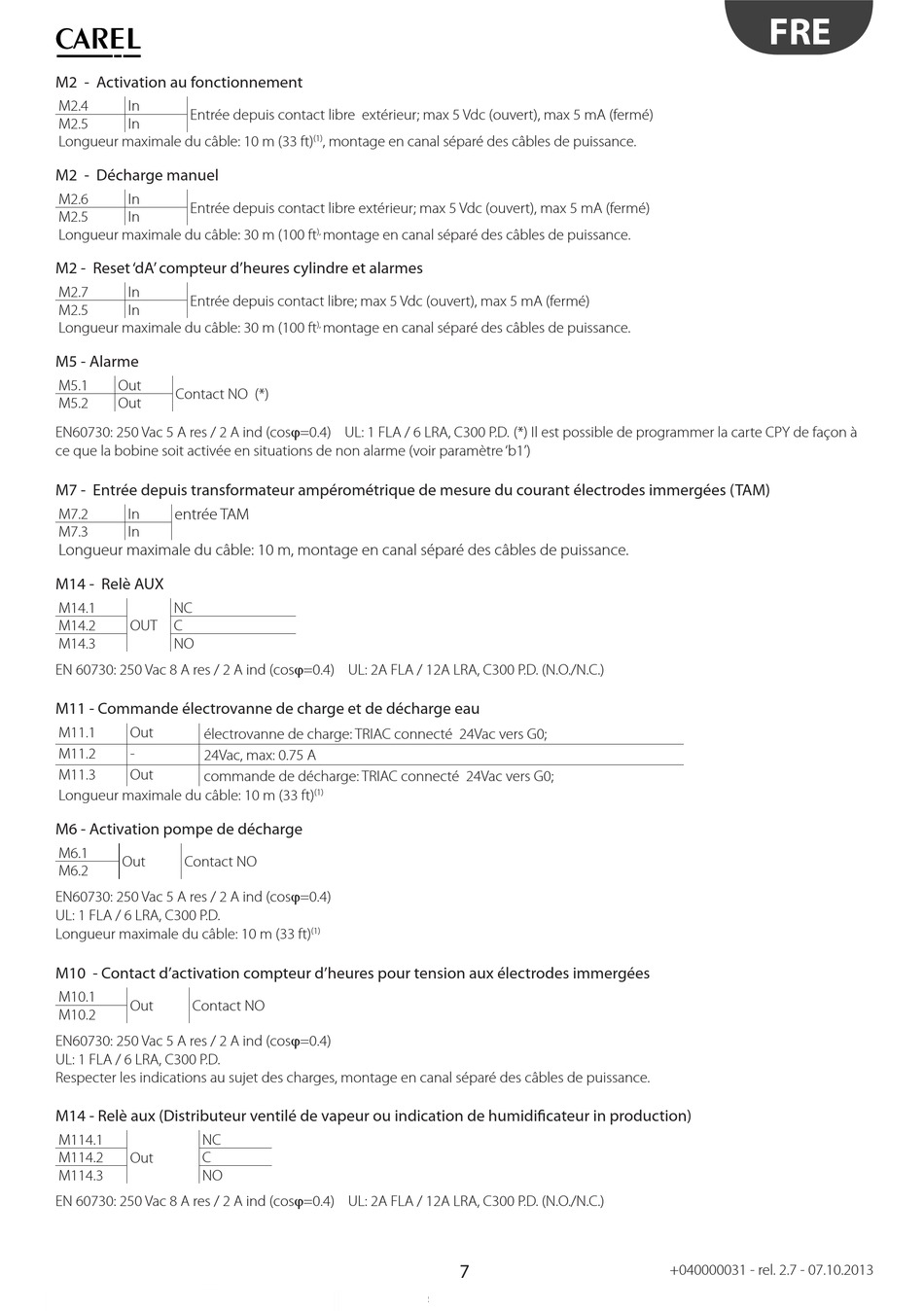

M2 - Activation au fonctionnement
M2.4 In
Entrée depuis contact libre extérieur; max 5 Vdc (ouvert), max 5 mA (fermé)
M2.5 In
Longueur maximale du câble: 10 m (33 ft)
M2 - Décharge manuel
M2.6 In
Entrée depuis contact libre extérieur; max 5 Vdc (ouvert), max 5 mA (fermé)
M2.5 In
Longueur maximale du câble: 30 m (100 ft
M2 - Reset 'dA' compteur d'heures cylindre et alarmes
M2.7 In
Entrée depuis contact libre; max 5 Vdc (ouvert), max 5 mA (fermé)
M2.5 In
Longueur maximale du câble: 30 m (100 ft
M5 - Alarme
M5.1 Out
Contact NO (*)
M5.2 Out
EN60730: 250 Vac 5 A res / 2 A ind (cos=0.4) UL: 1 FLA / 6 LRA, C300 P.D. (*) Il est possible de programmer la carte CPY de façon à
ce que la bobine soit activée en situations de non alarme (voir paramètre 'b1')
M7 - Entrée depuis transformateur ampérométrique de mesure du courant électrodes immergées (TAM)
M7.2 In entrée TAM
M7.3 In
Longueur maximale du câble: 10 m, montage en canal séparé des câbles de puissance.
M14 - Relè AUX
M14.1 NC
M14.2 OUT C
M14.3 NO
EN 60730: 250 Vac 8 A res / 2 A ind (cos=0.4) UL: 2A FLA / 12A LRA, C300 P.D. (N.O./N.C.)
M11 - Commande électrovanne de charge et de décharge eau
M11.1 Out
électrovanne de charge: TRIAC connecté 24Vac vers G0;
M11.2 -
24Vac, max: 0.75 A
M11.3 Out
commande de décharge: TRIAC connecté 24Vac vers G0;
Longueur maximale du câble: 10 m (33 ft)
M6 - Activation pompe de décharge
M6.1
Out Contact NO
M6.2
EN60730: 250 Vac 5 A res / 2 A ind (cos=0.4)
UL: 1 FLA / 6 LRA, C300 P.D.
Longueur maximale du câble: 10 m (33 ft)
M10 - Contact d'activation compteur d'heures pour tension aux électrodes immergées
M10.1
Out Contact NO
M10.2
EN60730: 250 Vac 5 A res / 2 A ind (cos=0.4)
UL: 1 FLA / 6 LRA, C300 P.D.
Respecter les indications au sujet des charges, montage en canal séparé des câbles de puissance.
M14 - Relè aux (Distributeur ventilé de vapeur ou indication de humidifi cateur in production)
M114.1 NC
M114.2 C
Out
M114.3 NO
EN 60730: 250 Vac 8 A res / 2 A ind (cos=0.4) UL: 2A FLA / 12A LRA, C300 P.D. (N.O./N.C.)
(1)
, montage en canal séparé des câbles de puissance.
), montage en canal séparé des câbles de puissance.
), montage en canal séparé des câbles de puissance.
(1)
(1)
