Depuis carte CPY éteinte:
a) Allumer la carte CPY;
b) La led verte s'allume pour indiquer que la carte est alimentée;
c) Compter le nombre de clignotements de la LED jaune (p. ex. 1 clignotement);
d) Compter le nombre de clignotements de la LED rouge (p. ex. 7 clignotements); Arrêter de compter quand les
3 leds s'allument ensemble.
Dans l'exemple, la version logiciel est la 1.7.
8.9

Principe de fonctionnement

Les humidifi cateurs à électrodes immergées produisent de la vapeur en chauff ant et en portant à ébullition l' e au contenue à
l'intérieur du cylindre. La chaleur s' o btient par le passage du courant électrique à travers l' e au dans le cylindre. Ce procédé s' o btient
en appliquant une tension aux électrodes (réseaux) immergées dans l' e au. Initialement, quand le cylindre est neuf ou vient d' ê tre
nettoyé, la quantité de courant dépend presque exclusivement du type d' e au d'alimentation: plus l' e au est riche en sels, plus elle
conduit le courant, et avant d'atteindre le niveau de production de vapeur demandé. Au fi l du temps, le dépôt de sels dans le
cylindre augmente (ils ne s' é vaporent pas avec l' e au), ce qui contribue à atteindre la production nominale. En régime, le niveau
de production demandé est maintenu automatiquement à travers la régulation du courant absorbé, en agissant sur le niveau de
l' e au dans le cylindre. Les sels qui se déposent au fi l du temps sont la cause de l' é puisement progressif du cylindre. Pour éviter une
accumulation excessive, l'humidifi cateur décharge périodiquement et remplace automatiquement une certaine quantité d' e au.
8.10 Régulation ON/OFF
L'action, de type "tout ou rien" est activée par un contact externe qui détermine le point de consigne et le diff érentiel de régulation.
Le contact externe peut être un humidostat, qui en fonction de l' é tat détermine le fonctionnement de l'humidifi cateur:
contact fermé: l'humidifi cateur produit de la vapeur (production égale à P0), si le contact d'ON/OFF déporté est fermé;
contact ouvert: la production de vapeur se termine.
8.11 Régulation proportionnelle
La production de vapeur est proportionnelle à la valeur d'un signal "Y" provenant d'un dispositif externe. Le type de signal
peut être sélectionné parmi les suivants: 0...10 Vdc, 2...10 Vdc, 0...20 mA, 4...20 mA. Toute l'excursion est indiquée par la
bande proportionnelle. La production maximale de l'humidifi cateur, correspondante à la valeur maximale du signal externe,
peut être programmée entre 20% et 100% de la valeur nominale de l'humidifi cateur (paramètre P0). La production minimale
présente une hystérésis d'activation donnée par la valeur hy, égale à 5% de toute l'excursion de la bande proportionnelle du
signal externe "Y" (hy=5% n'est pas modifi able).
8.12
Conductivité de l'eau d'alimentation
Mesure et alarmes de la conductivité.
La conductivité de l'eau d'alimentation est mesurée par le conductimètre à l'ouverture de l'électrovanne d'alimentation
(valeur max mesurable 2000 μS/cm). Deux seuils d'alarmes confi gurables sont disponibles:
• b5: seuil de pré-alarme (signalisation seulement, sans activation du relais d'alarme, avec rentrée automatique de la
signalisation à la disparition de la cause);
• b6: seuil d'alarme (blocage total de la machine, avec activation du relais d'alarme).
L'alarme se déclenche quand la mesure dépasse un des deux seuils de façon continue pendant 60 minutes, ou instantanément
si la mesure dépasse 3 fois le seuil lui-même.
Pour éviter la signalisation d'alarme, confi gurer les seuils au-dessus de la valeur maximale de lecture.
+040000031 - rel. 2.7 - 07.10.2013

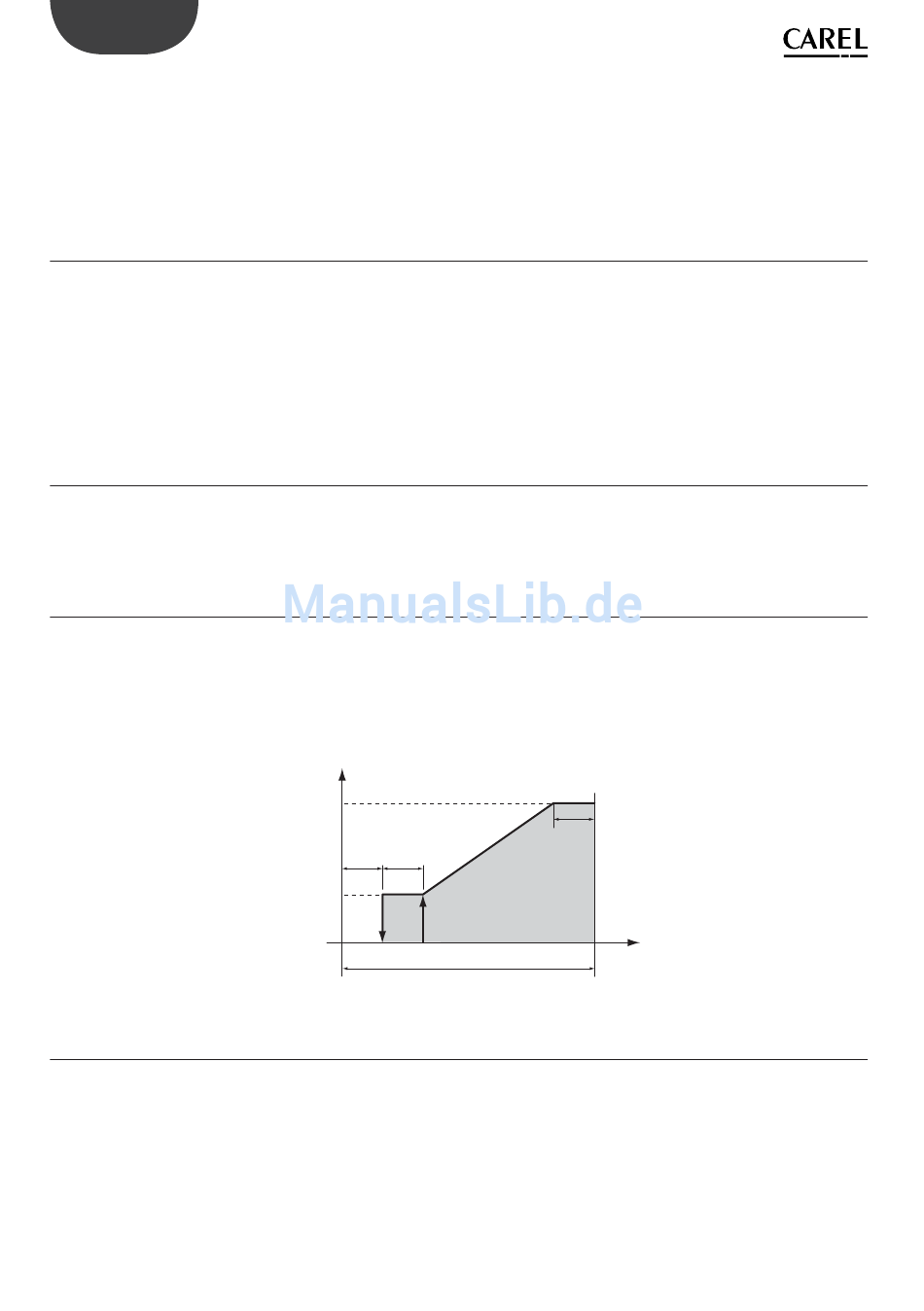

Steam production
Pmax
P0
hy
hy
Pmin
OFF
ON
PB Banda proporzionale/ Proportional band
Fig. 8.c
24
hy
Y
