FRE
CPY est éteinte et rallumée: CPY produit ce que demande le contrôleur externe (si la communication a été rétablie) ou ce qui
est demandé à travers le signal de demande externe (0-10 V, 4-20 mA, exc.) envoyé aux bornes M2:1-2-3. De cette façon, en
cas d'interruption de communication avec le contrôleur externe, il est cependant possible de faire redémarrer la production
de vapeur en éteignant et en rallumant CPY et en lui envoyant la demande à travers un signal externe 0-10 V (4-20 mA, exc.).
7.4 Protocole Modbus® RTU sur les cartes CPY
Le protocole Modbus® peut être sélectionné par le paramètre C7 (voir "Paramètres connexion série). Au chapitre 7, une liste
des variables et des adresses correspondantes est disponible. Pour des commandes à lecture/écriture multiple, le nombre
maximum de variables "Register" ou "Coil" est de 20. Les fonctions suivantes sont disponibles:
MB_READ_COIL_STATUS
MB_READ_INPUT_STATUS
MB_READ_HOLDING_REG
MB_READ_INPUT_REG
MB_FORCE_SINGLE_COIL
MB_PRESET_SINGLE_REG
MB_FORCE_MULTIPLE_COIL 15: permet de forcer l'état d'un bloc de variables "Coil" (binaires, 1 bit) consécutives (spécifi er nombre
MB_PRESET_MULTIPLE_REG 16: permet de confi gurer la valeur d'un bloc consécutif de variables "Register" (numériques à 16 bit).
7.5 Exceptions gérées
01 illegal fuction
02 illegal data address
03 illegal data value
8.1 Reset: compteur d'heures cylindre "dA" , alarmes activées et historique des alarmes
Les reset peuvent être activés à travers la borne M2.7 ou via réseau ou depuis terminal.
Le compteur d'heures cylindre "dA" doit être mis à zéro à chaque changement cylindre pour son redémarrage rapide.
Le compteur d'heures machine "db" ne peut pas être mis à zéro parce qu'il mesure la vie totale de la machine.

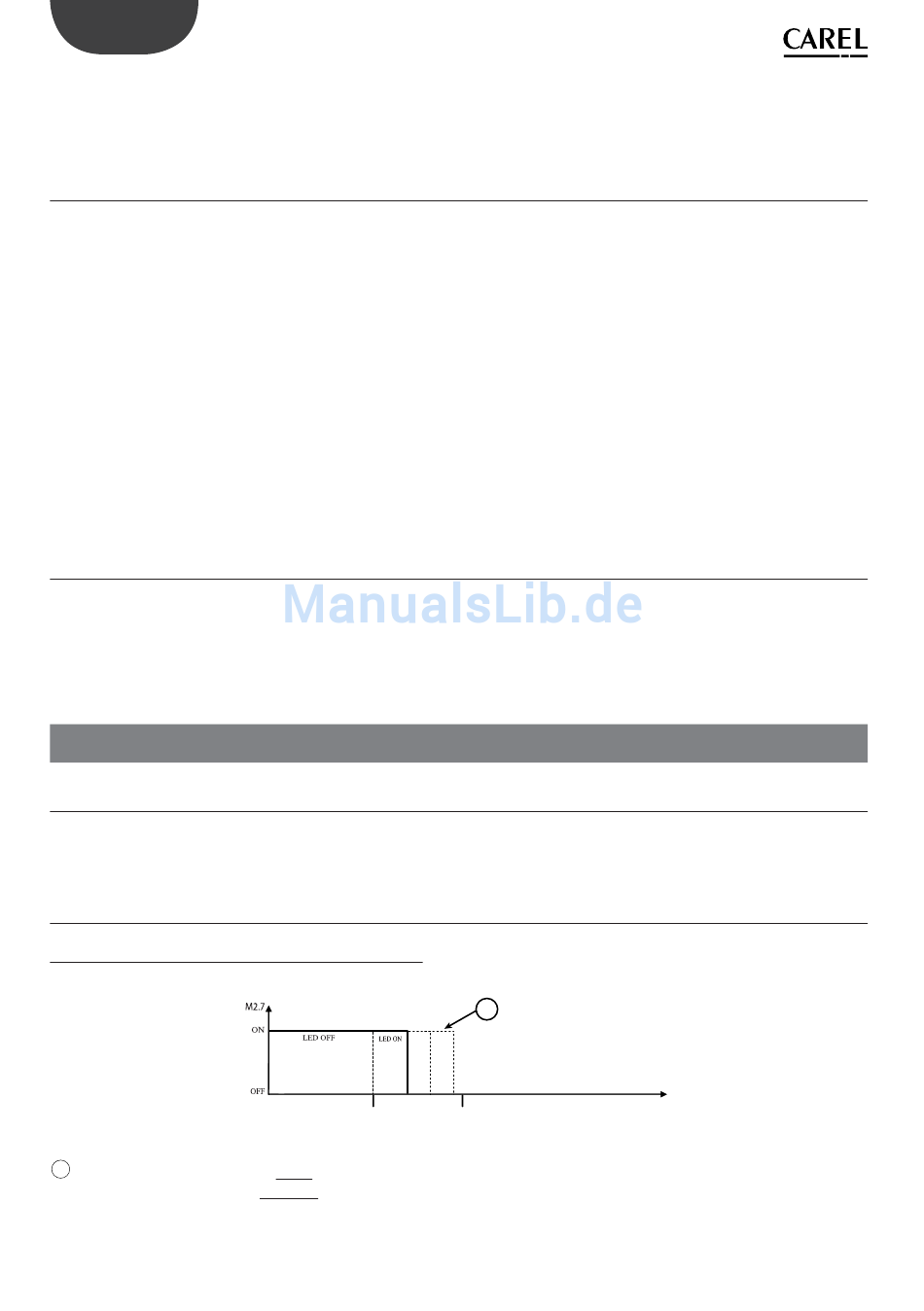

8.2 Reset des alarmes du compteur d'heures dA à travers la borne M2.7
Cortocircuitare M2.7 con il morsetto M2.5 attraverso un Contact pulito rispettando le seguenti tempistiche:
modalità: solo reset allarmi, no reset contaore cilindro dA
M2.7: ON = chiuso; OFF = aperto
1
Ouverture après 5 secondes et avant la limite des 10 secondes: reset (non du compteur d'heures dA); après les 5
secondes la LED rouge s'allume fi xement pour attente ouverture contact.
+040000031 - rel. 2.7 - 07.10.2013
1: permet de demander l'état ON ou OFF d'un certain nombre de variables "Coil" (binaires, 1 bit) à
partir de l'adresse spécifi ée. Le mode broadcast n'est pas permis.
2: identique à la précédente du point de vue du fonctionnement.
3: permet de demander la valeur d'un bloc consécutif de variables "Register" (numériques à 16 bit).
Le mode broadcast n'est pas permis.
4: identique à la précédente du point de vue du fonctionnement.
5: permet de forcer l'état d'une seule variable "Coil" (binaire, 1 bit) ON ou OFF (spécifi er l'adresse du
bit à forcer). Le mode broadcast est permis.
6: permet de confi gurer la valeur d'une seule variable. " Register" (numérique à 16 bits). Le mode
broadcast est permis.
de bits et nombre de bytes). Le mode broadcast est permis
Le mode broadcast est permis.
8. FONCTIONS AVANCÉES
0 5 s
1
10 s
Fig. 8.a
22
Tab. 7.d
