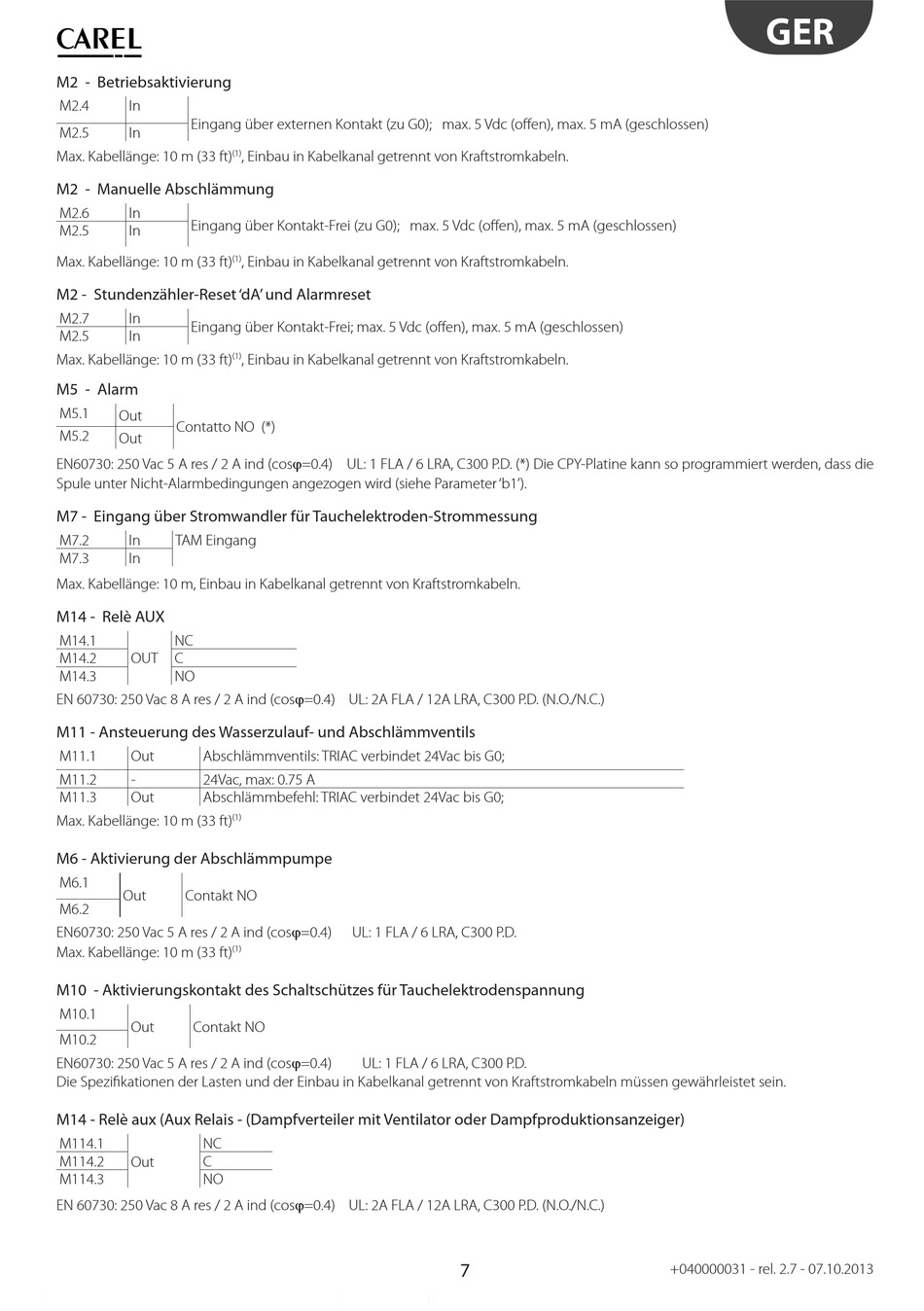

Carel CPY Technisches Handbuch Seite 39

M2 - Betriebsaktivierung
M2.4 In
Eingang über externen Kontakt (zu G0); max. 5 Vdc (off en), max. 5 mA (geschlossen)
M2.5 In
Max. Kabellänge: 10 m (33 ft)
M2 - Manuelle Abschlämmung
M2.6 In
Eingang über Kontakt-Frei (zu G0); max. 5 Vdc (off en), max. 5 mA (geschlossen)
M2.5 In
Max. Kabellänge: 10 m (33 ft)
M2 - Stundenzähler-Reset 'dA' und Alarmreset
M2.7 In
Eingang über Kontakt-Frei; max. 5 Vdc (off en), max. 5 mA (geschlossen)
M2.5 In
Max. Kabellänge: 10 m (33 ft)
M5 - Alarm
M5.1
Out
Contatto NO (*)
M5.2
Out
EN60730: 250 Vac 5 A res / 2 A ind (cos=0.4) UL: 1 FLA / 6 LRA, C300 P.D. (*) Die CPY-Platine kann so programmiert werden, dass die
Spule unter Nicht-Alarmbedingungen angezogen wird (siehe Parameter 'b1').
M7 - Eingang über Stromwandler für Tauchelektroden-Strommessung
M7.2 In TAM Eingang
M7.3 In
Max. Kabellänge: 10 m, Einbau in Kabelkanal getrennt von Kraftstromkabeln.
M14 - Relè AUX
M14.1 NC
M14.2 OUT C
M14.3 NO
EN 60730: 250 Vac 8 A res / 2 A ind (cos=0.4) UL: 2A FLA / 12A LRA, C300 P.D. (N.O./N.C.)
M11 - Ansteuerung des Wasserzulauf- und Abschlämmventils
M11.1 Out Abschlämmventils: TRIAC verbindet 24Vac bis G0;
M11.2 - 24Vac, max: 0.75 A
M11.3 Out Abschlämmbefehl: TRIAC verbindet 24Vac bis G0;
Max. Kabellänge: 10 m (33 ft)
M6 - Aktivierung der Abschlämmpumpe
M6.1
Out Contakt NO
M6.2
EN60730: 250 Vac 5 A res / 2 A ind (cos=0.4)
Max. Kabellänge: 10 m (33 ft)
M10 - Aktivierungskontakt des Schaltschützes für Tauchelektrodenspannung
M10.1
Out Contakt NO
M10.2
EN60730: 250 Vac 5 A res / 2 A ind (cos=0.4)
Die Spezifi kationen der Lasten und der Einbau in Kabelkanal getrennt von Kraftstromkabeln müssen gewährleistet sein.
M14 - Relè aux (Aux Relais - (Dampfverteiler mit Ventilator oder Dampfproduktionsanzeiger)
M114.1 NC
M114.2 Out C
M114.3 NO
EN 60730: 250 Vac 8 A res / 2 A ind (cos=0.4) UL: 2A FLA / 12A LRA, C300 P.D. (N.O./N.C.)
(1)
, Einbau in Kabelkanal getrennt von Kraftstromkabeln.
(1) , Einbau in Kabelkanal getrennt von Kraftstromkabeln.
(1)
, Einbau in Kabelkanal getrennt von Kraftstromkabeln.
(1)
UL: 1 FLA / 6 LRA, C300 P.D.
(1)
UL: 1 FLA / 6 LRA, C300 P.D.
7
GER
+040000031 - rel. 2.7 - 07.10.2013
