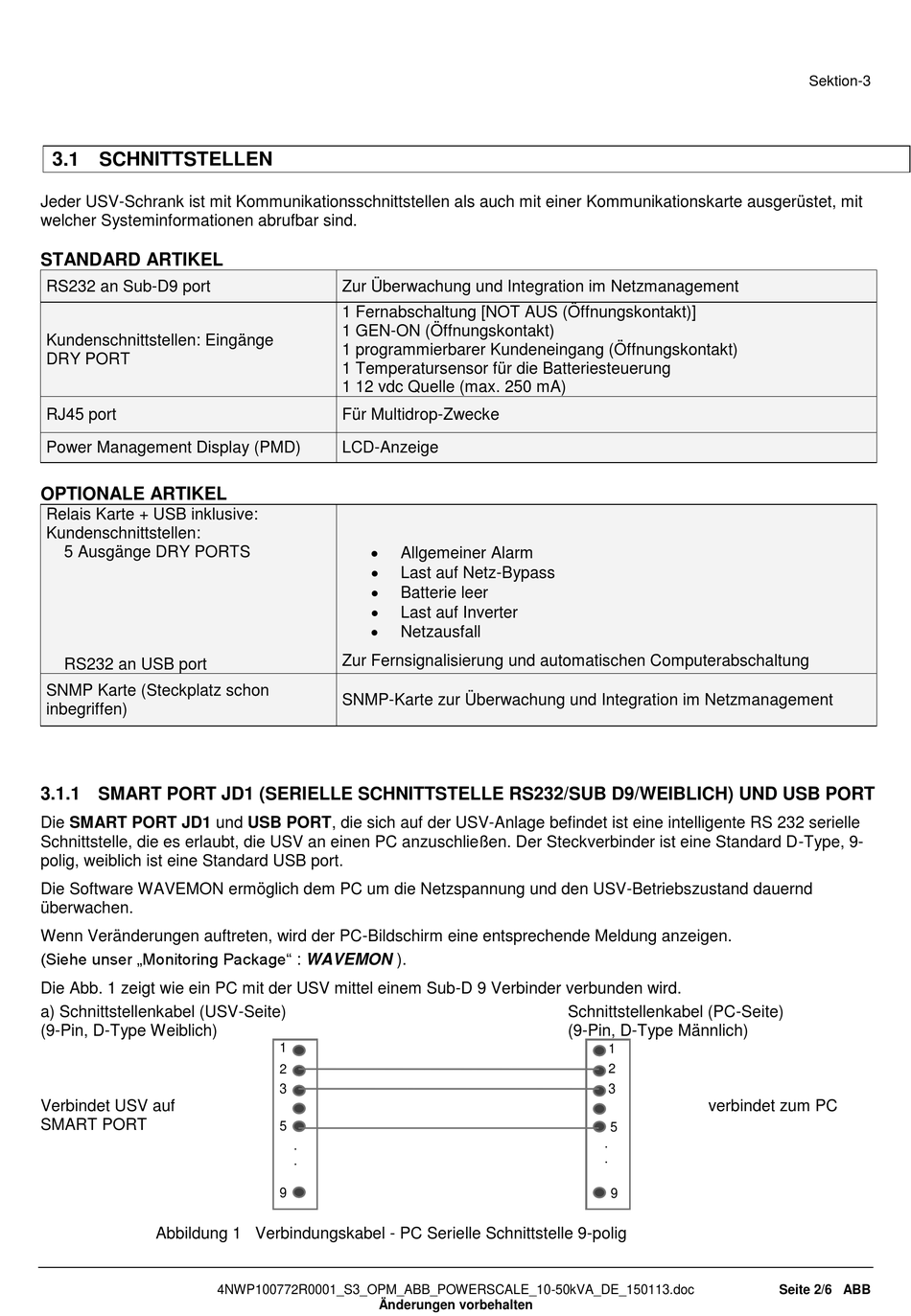

3.1 SCHNITTSTELLEN
Jeder USV-Schrank ist mit Kommunikationsschnittstellen als auch mit einer Kommunikationskarte ausgerüstet, mit
welcher Systeminformationen abrufbar sind.
STANDARD ARTIKEL
RS232 an Sub-D9 port
Kundenschnittstellen: Eingänge
DRY PORT
RJ45 port
Power Management Display (PMD)
OPTIONALE ARTIKEL
Relais Karte + USB inklusive:
Kundenschnittstellen:
5 Ausgänge DRY PORTS
RS232 an USB port
SNMP Karte (Steckplatz schon
inbegriffen)
3.1.1 SMART PORT JD1 (SERIELLE SCHNITTSTELLE RS232/SUB D9/WEIBLICH) UND USB PORT
Die SMART PORT JD1 und USB PORT, die sich auf der USV-Anlage befindet ist eine intelligente RS 232 serielle
Schnittstelle, die es erlaubt, die USV an einen PC anzuschließen. Der Steckverbinder ist eine Standard D-Type, 9-
polig, weiblich ist eine Standard USB port.
Die Software WAVEMON ermöglich dem PC um die Netzspannung und den USV-Betriebszustand dauernd
überwachen.
Wenn Veränderungen auftreten, wird der PC-Bildschirm eine entsprechende Meldung anzeigen.
(Siehe unser „Monitoring Package" : WAVEMON ).
Die Abb. 1 zeigt wie ein PC mit der USV mittel einem Sub-D 9 Verbinder verbunden wird.
a) Schnittstellenkabel (USV-Seite)
(9-Pin, D-Type Weiblich)
Verbindet USV auf
SMART PORT
Abbildung 1 Verbindungskabel - PC Serielle Schnittstelle 9-polig
Zur Überwachung und Integration im Netzmanagement
1 Fernabschaltung [NOT AUS (Öffnungskontakt)]
1 GEN-ON (Öffnungskontakt)
1 programmierbarer Kundeneingang (Öffnungskontakt)
1 Temperatursensor für die Batteriesteuerung
1 12 vdc Quelle (max. 250 mA)
Für Multidrop-Zwecke
LCD-Anzeige
Zur Fernsignalisierung und automatischen Computerabschaltung
SNMP-Karte zur Überwachung und Integration im Netzmanagement
1
2
3
5
.
.
.
9
4NWP100772R0001_S3_OPM_ABB_POWERSCALE_10-50kVA_DE_150113.doc
Änderungen vorbehalten
Allgemeiner Alarm
Last auf Netz-Bypass
Batterie leer
Last auf Inverter
Netzausfall
Schnittstellenkabel (PC-Seite)
(9-Pin, D-Type Männlich)
1
2
3
verbindet zum PC
5
.
.
.
9
Sektion-3
Seite 2/6 ABB
