10.12.3 EINGANGSANSPEISUNGSDATEN

Empfohlene Kabelquerschnitte und Sicherungsstärken. Alternativ sind lokale Standards zu beachten.

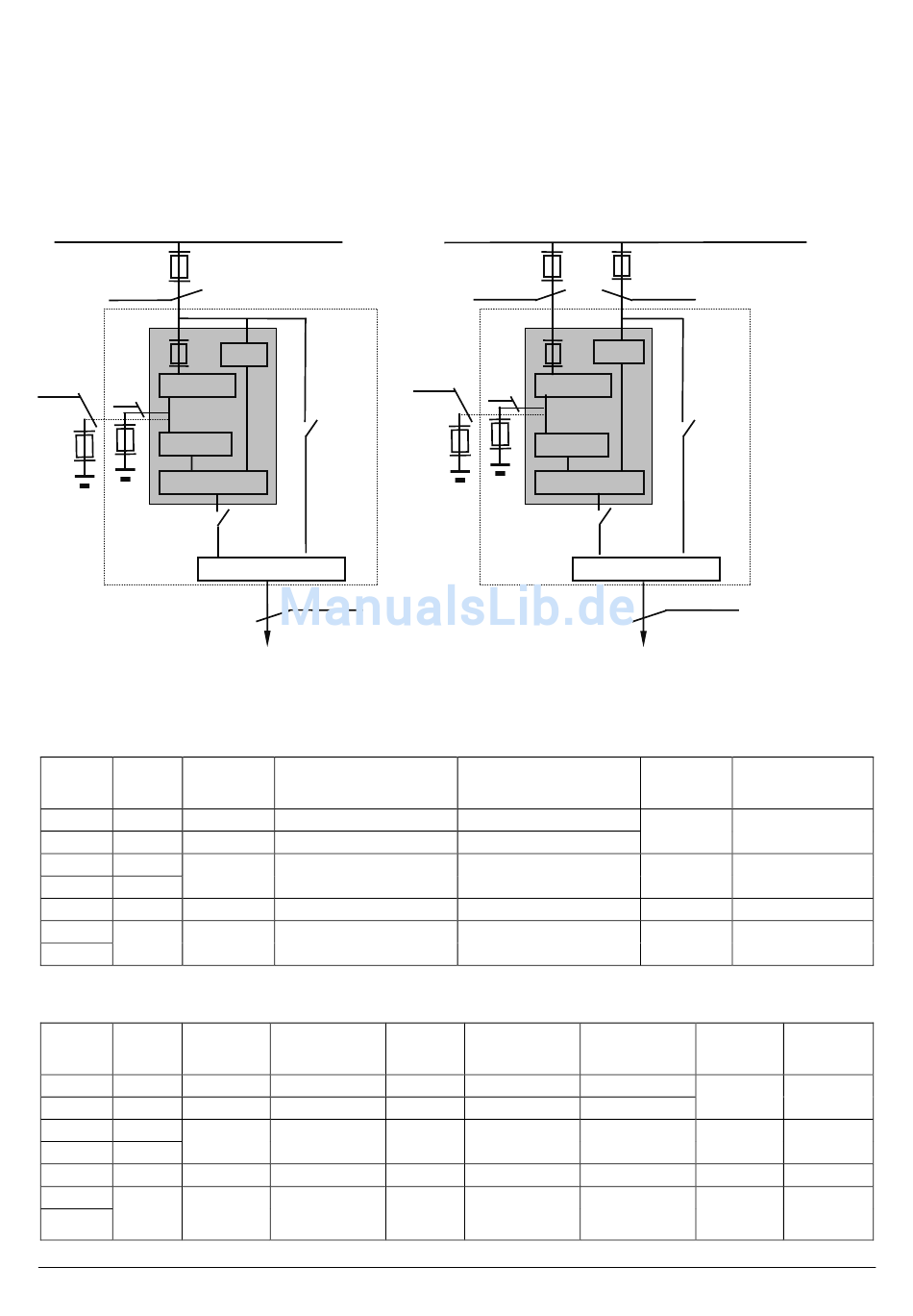

Blockschema
EINZELEINGANGSANSPEISUNG
Sich. A
Kabel A
FA1
Kabel E
Gleichr.
F1/FA3
Sich.E
Inverter
Stat. Schalter
IA2
Schrank
Abbildung 3: Blockschema POWERSCALE von 10-50kVA
GEMEINSAME EINSPEISUNG – Empfohlene Kabelauswahl un Sicherungen gemäss IEC 60950-1. Lokale Stand-
ards sind zu berücksichtigen
Sich. A
USV
Leistung
1L1, 1L2, 1L3
Schrank
[kVA]
[menge x A]
10 A, B
15
A, B
20 A, B
25 B, C
30 C
40
C
50
SEPARATE EINSPEISUNG – Empfohlene Kabelauswahl un Sicherungen gemäss IEC 60950-1. Lokale Standards
sind zu berücksichtigen
Sich. B
USV
Leistung
1L1, 1L2, 1L3
Schrank
[kVA]
[menge x A]
10
A, B 3 x 20
15 A, B 3 x 32
20 A, B
3 x 40
25 B, C
30 C 3 x 63
40
C 3 x 80
50
Netz (3x380V/220V,
3x400/230V,3x415/240V)
FA2
IA1
Wart.-Bypass
Kabel D
Last
Kabel A
1L1, 1L2, 1L3, N, PE
[menge x mm
3 x 20 5 x 2.5
3 x 32 5 x 4
3 x 40 5 x 6
3 x 63 5 x 10
(1L1, 1L2, 1L3, N): 4 x 25
3 x 80
(PE): 1 x 16
Kabel B
1L1, 1L2, 1L3, N, PE
2
[menge x mm ]
5 x 2.5
5 x 4
5 x 6
5 x 10
(1L1, 1L2, 1L3, N):
4 x 25
1 x 16
(PE):
4NWP100772R0001_S10_TDS_ABB_POWERSCALE_10-50kVA_DE_150113.doc
Änderungen vorbehalten
DOPPELEINGANGSANSPEISUNG
Sich B
Kabel B
FA1
Kabel E
Gleichr.
F1/FA3
Sich.E
Inverter
Stat. Schalter
Schrank
Kabel D
3L1, 3L2, 3L3, N, PE
2
] [menge x mm
5 x 2.5
5 x 4
5 x 6
5 x 10
(3L1, 3L2, 3L3, N): 4 x 25
(PE): 1 x 16
Sich. C Kabel C
2L1, 2L2, 2L3 2L1, 2L2, 2L3, N, PE
2
[menge x A] [menge x mm ]
3 x 20 5 x 2.5
3 x 32 5 x 4
3 x 40 5 x 6
3 x 63 4 x 10
(2L1, 2L2, 2L3, N):
4 x 25
3 x 80
1 x 16
(PE):
Sich C
Netz (3x380V/220V,
3x400/230V,3x415/240V)
Kabel C
FA2
IA1
IA2
Wart-Bypass
Kabel D
Last
Sich. E
+, N, -, PE
2
] [menge x A]
3 x 32
3 x 50
3 x 80
3 x 100
Kabel D Sich. E
3L1, 3L2, 3L3, N, PE +, N, -, PE
2
[menge x mm ] [menge x A]
5 x 2.5
3 x 32
5 x 4
5 x 6 3 x 50
5 x 10 3 x 80
(3L1, 3L2, 3L3, N):
4 x 25
3 x 100
1 x 16
(PE):
Sektion-10
Kabel E
+, N, -, PE
2
[menge x mm ]
4 x 4
4 x 10
4 x 16
(+, N, -): 3 x 25
(PE): 1 x 16
Kabel E
+, N, -, PE
2
[menge x mm ]
4 x 4
4 x 10
4 x 16
(+, N, -):
3 x 25
1 x 16
(PE):
