9.1
OPTIONEN
9.1.1
EINLEITUNG
Die PowerScale ist ausgerüstet für folgende Zusatzeinrichtungen:
FERNABSCHALT-VORRICHTUNG (REMOTE SHUT DOWN FACILITIES);
GENERATOR ON Schaltkreis;
1 KUNDENEINGÄNGE (AUF ANFRAGE)
TEMPERATUR SENSOR FÜR TEMPERATUR ABHÄNGIG VON DER BATTERIELADUNG
SOFTWARE FÜR AUT. ABSCHALTEN UND ÜBERWACHEN;
SNMP SCHNITTSTELLE FÜR NETZWERK-VERWALTUNG UND FERNÜBERWACHUNG
MODEM/ETHERNAET SCHNITTSTELL FÜR MANAGEMENT SOFTWARE
9.1.2
FERNABSCHALTUNG (REMOTE SHUT DOWN)
Die Fernabschalt-Vorrichtung muss einen normalen Öffner-Kontakt benutzten, der beim Öffnen die Fernabschalt-
Schaltsequenz auslöst. Normalerweise ist die Fernabschalt-Vorrichtung inaktiv und muss durch einen Hardware
Kode im Menu „Service Set-Up" aktiviert werden. Bitte Kontaktieren Sie Ihren Vertragspartner um diese Funktion
zu aktivieren.
Die Fernabschalt-Vorrichtung an den Klemmenblöcken X1/7 .....X1/8; ist auf der PowerScale auf der
Kommunikationskarte Klemme X1 zu finden. Siehe
Um beim Entfernen, der Wartung oder dem Testen einer externen Fernabschalt-Vorrichtung ohne Störung des
normalen Betriebs der USV zu ermöglichen, empfehlen wir zwischen USV und Fernabschalt-Vorrichtung einen
Klemmenblock mit Kurzschlussklemmen vorzusehen.
1.
Verwenden Sie ein 1-poliges abgeschirmtes Kabel (Kabelquerschnitt 0.5 mm
von 100 m.
2.
Schließen Sie das Kabel entsprechend Fig. 1.2
Schranktypen A und B
Schranktyp C
USV
Fernabschaltung
(X1)
X1/7
X1/8

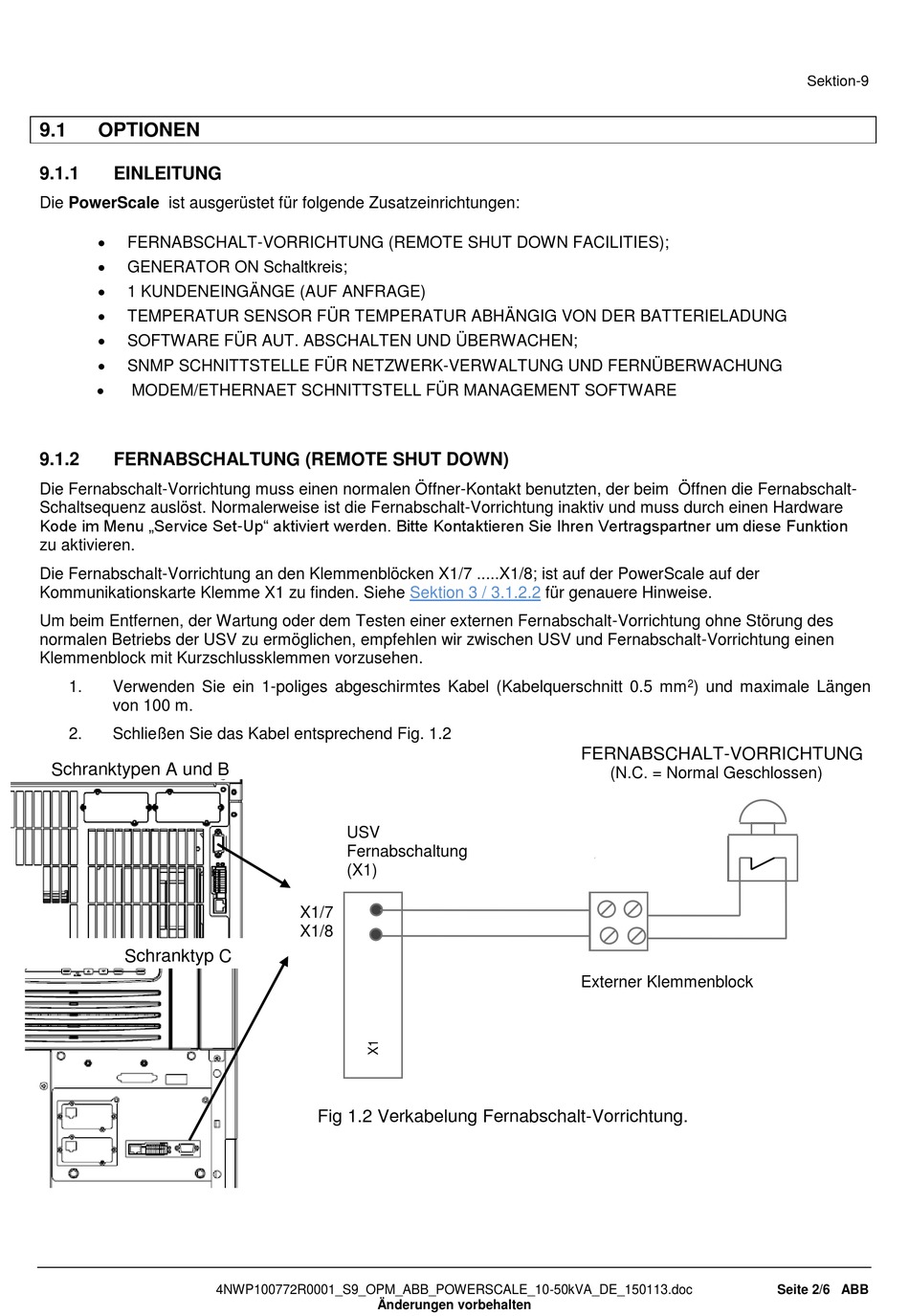

Fig 1.2 Verkabelung Fernabschalt-Vorrichtung.
4NWP100772R0001_S9_OPM_ABB_POWERSCALE_10-50kVA_DE_150113.doc
Änderungen vorbehalten
Sektion 3 / 3.1.2.2
für genauere Hinweise.
FERNABSCHALT-VORRICHTUNG
Externer Klemmenblock
2
) und maximale Längen
(N.C. = Normal Geschlossen)
Seite 2/6 ABB
