Vorgehen zum wechseln der Anschlüsse von gemeinsamer Netzversorgung auf getrennte Netzversorgung
(nur für Schranktypen A und B)

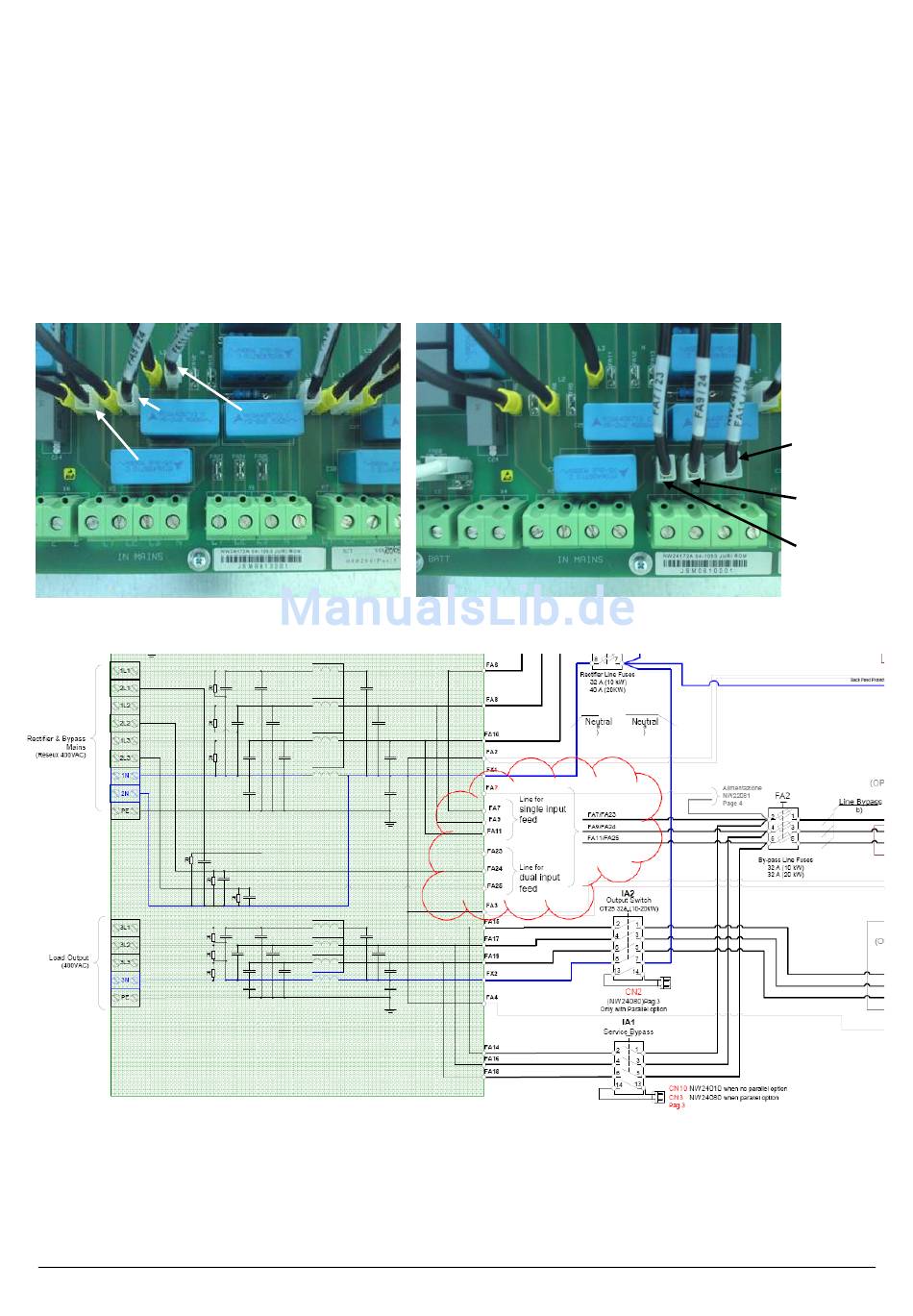

Auf der Leiterplatte (PCB), NW24170 (10kVA USV) or NW24172 (15-20kVA USV) warden die drei Kabel wie
folgend um geklemmt:
L1: von FA7 herausziehen und auf FA23 verbinden,
L2: von FA9 herausziehen und auf FA24 verbinden,
L3: von FA11 herausziehen und auf FA25 verbinden.
Siehe die Abbildungen und folgende Schemata unten:
FA9
FA7
FA11
4NWP100772R0001_S1_OPM_ABB_POWERSCALE_10-50kVA_DE_150113.doc
Änderungen vorbehalten
Sektion-1
FA25
FA24
FA23
