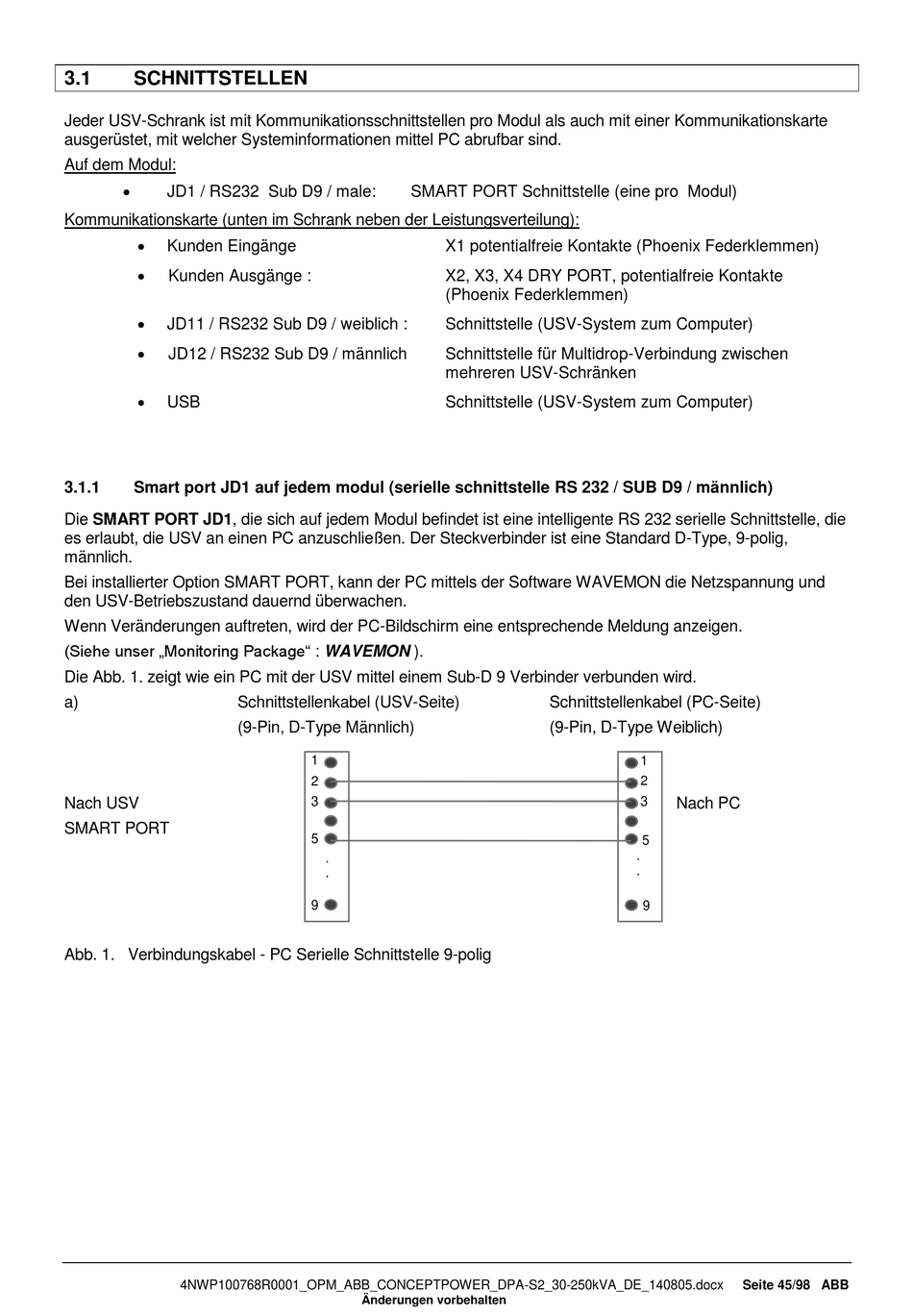

3.1
SCHNITTSTELLEN
Jeder USV-Schrank ist mit Kommunikationsschnittstellen pro Modul als auch mit einer Kommunikationskarte
ausgerüstet, mit welcher Systeminformationen mittel PC abrufbar sind.
Auf dem Modul:
JD1 / RS232 Sub D9 / male:
Kommunikationskarte (unten im Schrank neben der Leistungsverteilung):
Kunden Eingänge
Kunden Ausgänge :
JD11 / RS232 Sub D9 / weiblich :
JD12 / RS232 Sub D9 / männlich
USB
3.1.1
Smart port JD1 auf jedem modul (serielle schnittstelle RS 232 / SUB D9 / männlich)
Die SMART PORT JD1, die sich auf jedem Modul befindet ist eine intelligente RS 232 serielle Schnittstelle, die
es erlaubt, die USV an einen PC anzuschließen. Der Steckverbinder ist eine Standard D-Type, 9-polig,
männlich.
Bei installierter Option SMART PORT, kann der PC mittels der Software WAVEMON die Netzspannung und
den USV-Betriebszustand dauernd überwachen.
Wenn Veränderungen auftreten, wird der PC-Bildschirm eine entsprechende Meldung anzeigen.
(Siehe unser „Monitoring Package" : WAVEMON ).
Die Abb. 1. zeigt wie ein PC mit der USV mittel einem Sub-D 9 Verbinder verbunden wird.
a)
Nach USV
SMART PORT
Abb. 1. Verbindungskabel - PC Serielle Schnittstelle 9-polig
4NWP100768R0001_OPM_ABB_CONCEPTPOWER_DPA-S2_30-250kVA_DE_140805.docx
Schnittstellenkabel (USV-Seite)
(9-Pin, D-Type Männlich)
1
2
3
5
.
.
.
9
Änderungen vorbehalten
SMART PORT Schnittstelle (eine pro Modul)
X1 potentialfreie Kontakte (Phoenix Federklemmen)
X2, X3, X4 DRY PORT, potentialfreie Kontakte
(Phoenix Federklemmen)
Schnittstelle (USV-System zum Computer)
Schnittstelle für Multidrop-Verbindung zwischen
mehreren USV-Schränken
Schnittstelle (USV-System zum Computer)
Schnittstellenkabel (PC-Seite)
(9-Pin, D-Type Weiblich)
1
2
3
Nach PC
5
.
.
.
9
Seite 45/98 ABB
