DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE

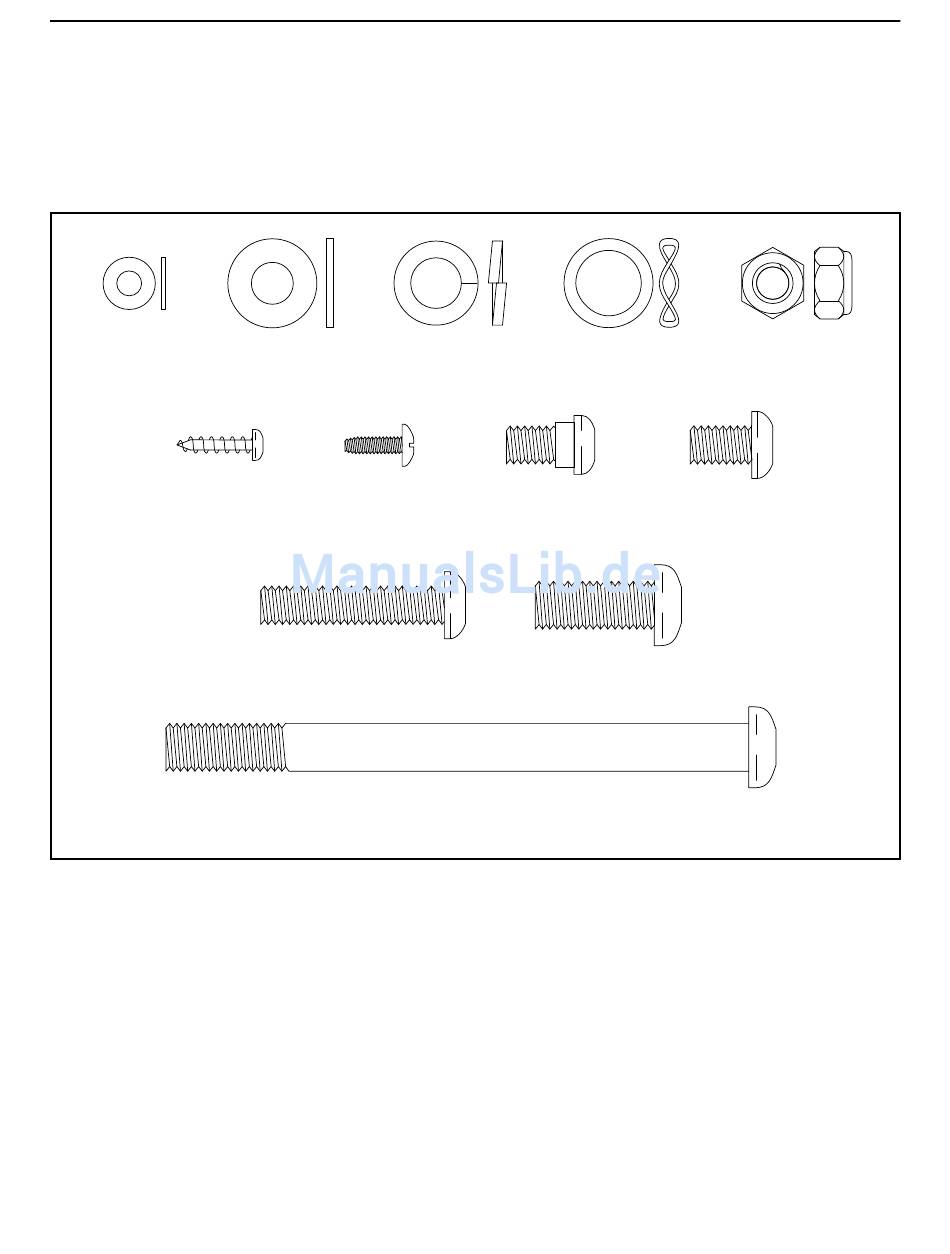

Verwenden Sie die unten stehenden Abbildungen zur Identifizierung der Kleinteile, die für die Montage benötigt
werden. Die Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende
dieser Bedienungsanleitung übereinstimmt. Die Zahl nach der Kennziffer bezieht sich auf die Stückzahl, die für
die Montage benötigt wird. Anmerkung: Sollte sich ein Teil nicht im Montagesatz befinden, überprüfen Sie,
ob es nicht schon vormontiert wurde. Überzählige Teile könnten beigefügt sein.
M5
M8 Unterlegscheibe
Unterlegscheibe
(94)–2
M4 x 16mm
Schraube
(101)–14
M10 Federring
(105)–8
(97)–8
#8 x 12mm
Schraube
(111)–4
M8 x 38mm Bolzen
(96)–4
M10 x 122mm Schraube
16mm
Wellscheibe
(54)–2
M8 x 14mm
Ansatzschraube
(79)–2
M10 x 25mm
Schraube (99)–4
(104)–4
6
M8 Sicherungsmutter
(102)–4
M8 x 13mm
Schraube
(82)–6
