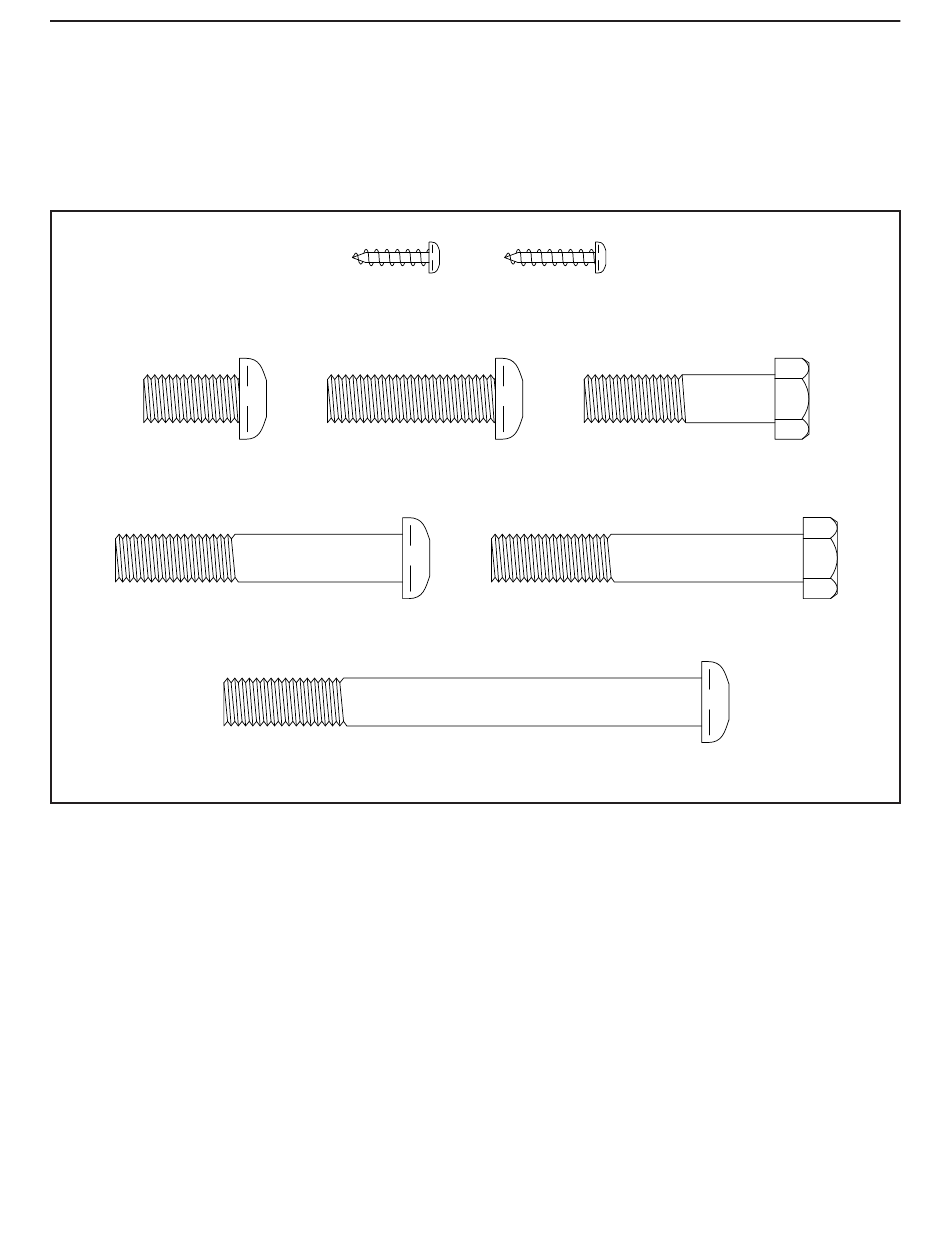

DIAGRAMM ZUR IDENTIFIZIERUNG DER TEILE

Verwenden Sie die Abbildungen unten, um die kleinen Teile zu identifizieren, die für die Montage benötigt werden.
Die Zahl in Klammern unter jeder Abbildung ist die Kennnummer des Teils, die mit der TEILELISTE am Ende die-
ser Anleitung übereinstimmt. Die Zahl nach der Kennnummer ist die Stückzahl, die für die Montage benötigt wird.
Hinweis: Sollte sich ein Teil nicht im Montagesatz befinden, überprüfen Sie, ob es nicht schon vormon-
tiert wurde. Möglicherweise wurden überzählige Teile mitgeliefert.
M4 x 16mm M4 x 19mm
Schraube Schraube
(107)–5 (104)–8
M10 x 20mm M10 x 35mm Schraube M10 x 40mm Schraube
Schraube (100)–8 (105)–1
(101)–2
M10 x 60mm Schraube (103)–2 M10 x 65mm Schraube (119)–1
M10 x 100mm Schraube (102)–1
5
