NordicTrack C 7.5 Bedienungsanleitung Seite 12

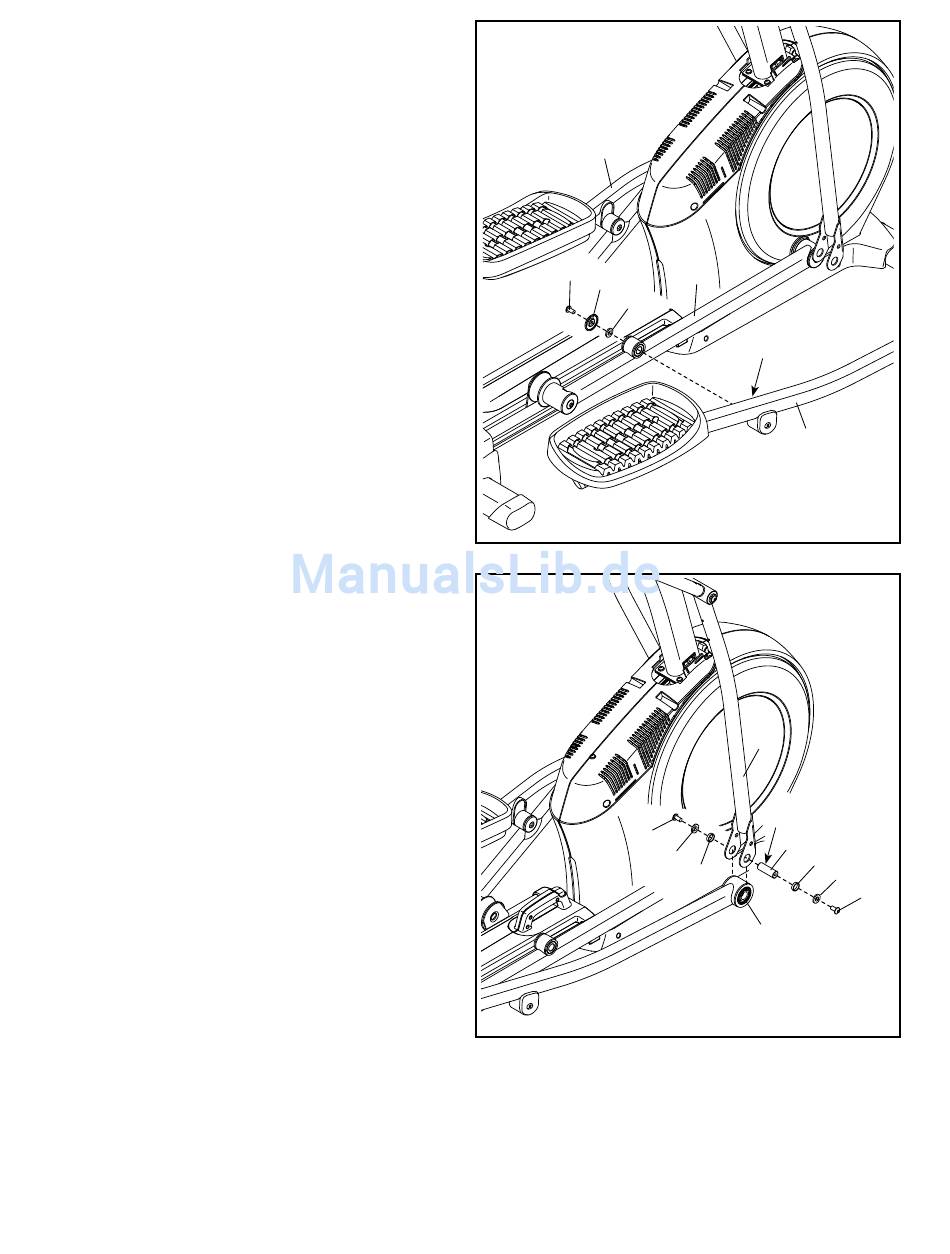

11. Richten Sie den rechten Pedalarm (58) wie
abgebildet aus.
Tragen Sie Schmierfett auf die Achse des rech-
ten Pedalarms (58) auf.
Befestigen Sie den rechten Pedalarm (58) mit
einer M8 x 14mm Ansatzschraube (79), einer
kleinen Achsenabdeckung (55) und einer M8
Unterlegscheibe (97) am rechten Rollenarm
(59).
Wiederholen Sie diesen Schritt mit dem lin-
ken Pedalarm (44).
12. Tragen Sie Schmierfett auf eine der Pedalar-
machsen (64) auf.
Als Nächstes schieben Sie eine M8 Unterleg-
scheibe (97) und einen Achsenabstandhalter
(77) auf eine M8 x 13mm Schraube (82) und
drehen die Schraube um ein paar Drehungen in
die Pedalarmachse (64) ein.
Während eine zweite Person das vordere Ende
des rechten Pedalarms (58) innerhalb der Halte-
rung am rechten Pendelschenkel (60) hält, fügen
Sie die Pedalarmachse (64) in beide Teile ein.
Schieben Sie eine M8 Unterlegscheibe (97)
und einen Achsenabstandhalter (77) auf eine
weitere M8 x 13mm Schraube (82) und drehen
Sie die Schraube um ein paar Drehungen in die
Pedalarmachse (64) ein. Dann ziehen Sie beide
Schrauben gleichzeitig fest.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
