DEN ANTRIEBSRIEMEN EINSTELLEN

Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt ist, müs-
sen Sie vielleicht den Antriebsriemen einstellen.
Bevor Sie den Antriebsriemen einstellen können, müs-
sen Sie zuerst das Netzkabel herausziehen.

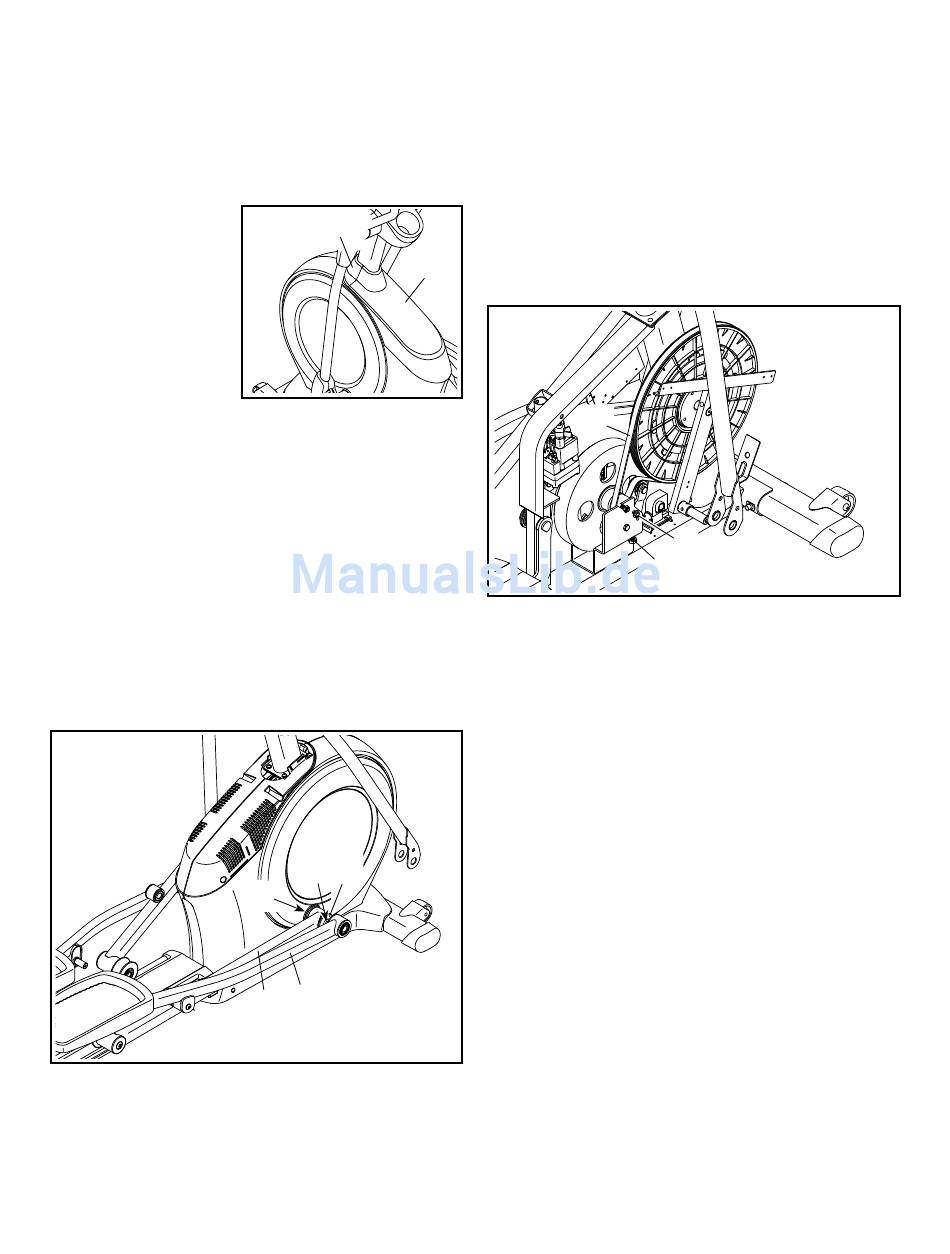

Mithilfe eines
Flachschlitz-Schrau-
bendrehers
entfernen Sie die
Schutzabdeckung
(75) und die Schutz-
abdeckungskappe
(118).
Siehe Montageschritt 15 auf Seite 14. Entfernen
Sie die rechte äußere und die rechte innere
Schenkelabdeckung (69, 83).
Siehe Montageschritt 12 auf Seite 12. Entfernen
Sie den rechten Pedalarm (58) vom rechten
Pendelschenkel (60).
Als Nächstes entfernen Sie die M8 x 16mm Schraube
(95), die große Achsenabdeckung (53) und die M8
Unterlegscheibe (nicht abgebildet) vom rechten
Kurbelarm (20). Dann entfernen Sie vorsichtig den
rechten Rollenarm (59) und den rechten Pedalarm (58)
vom Ellipsentrainer.
118
75
95 53
20
58
59
Siehe EXPLOSIONSZEICHNUNG C auf Seite 35.
Identifizieren Sie den linken und den rechten Schutz
(73, 74). Entfernen Sie die M4 x 19mm Schrauben
(5), die M4 x 25mm Schrauben (126) und die M4 x
48mm Schraube (107) vom linken und rechten Schutz.
Stellen Sie sicher, dass Sie die Position jeder
Schraubengröße beachten. Dann entfernen Sie den
rechten Schutz.
Als Nächstes finden und lockern Sie die Spannrollen-
schraube (89). Ziehen Sie die Riemen-Einstellschraube
(91) an, bis der Antriebsriemen (113) straff ist. Dann
ziehen Sie die Spannrollenschraube wieder fest.
113
Befestigen Sie wieder die Teile, die Sie entfernt haben.
Dann stecken Sie das Netzkabel ein.
29
89
91
