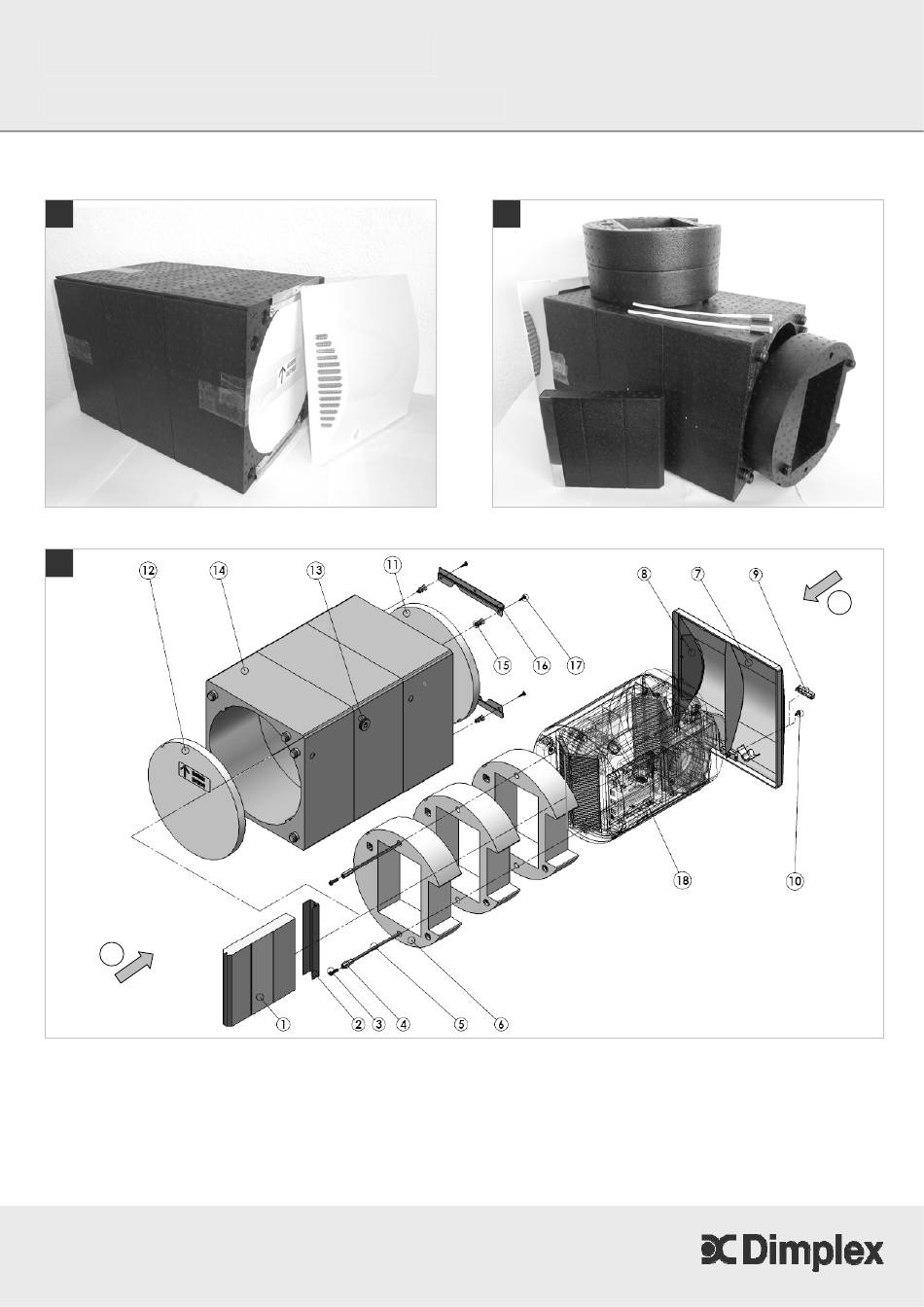

Dimplex DL 50 Q Installation

Installation
DL 50 Q
A
B
ID
1 Lufttrennsteg
2 Aufnahme für Lufttrennsteg
3 Kunststoff-Schraube M6x20
4 Sechskant-Distanzmuffe SW10-M6
5 Kunststoff-Gewindestange M6x240
6 Verlängerungsring Gerät
© Glen Dimplex Deutschland GmbH • 05.2011
Änderungen und Irrtum vorbehalten.
A
7 Außenwand-Blende
8 Insektenschutz-Gitter
9 Blindabdeckung
10 Schraube 4,2x16
11 Putzdeckel außen
12 Putzdeckel innen
- 1 -
1
13 Stopfen Kabeldurchführung
14 Wandhülse
15 Kunststoff-Dübel
16 Befestigungsbügel
17 Schraube 4,2x16
18 Lüftungsgerät (nicht enthalten)
ID Raumseite / OD Außenseite
OD
