Gerätebeschreibung
2.5

Aufbau

1 2 3 4

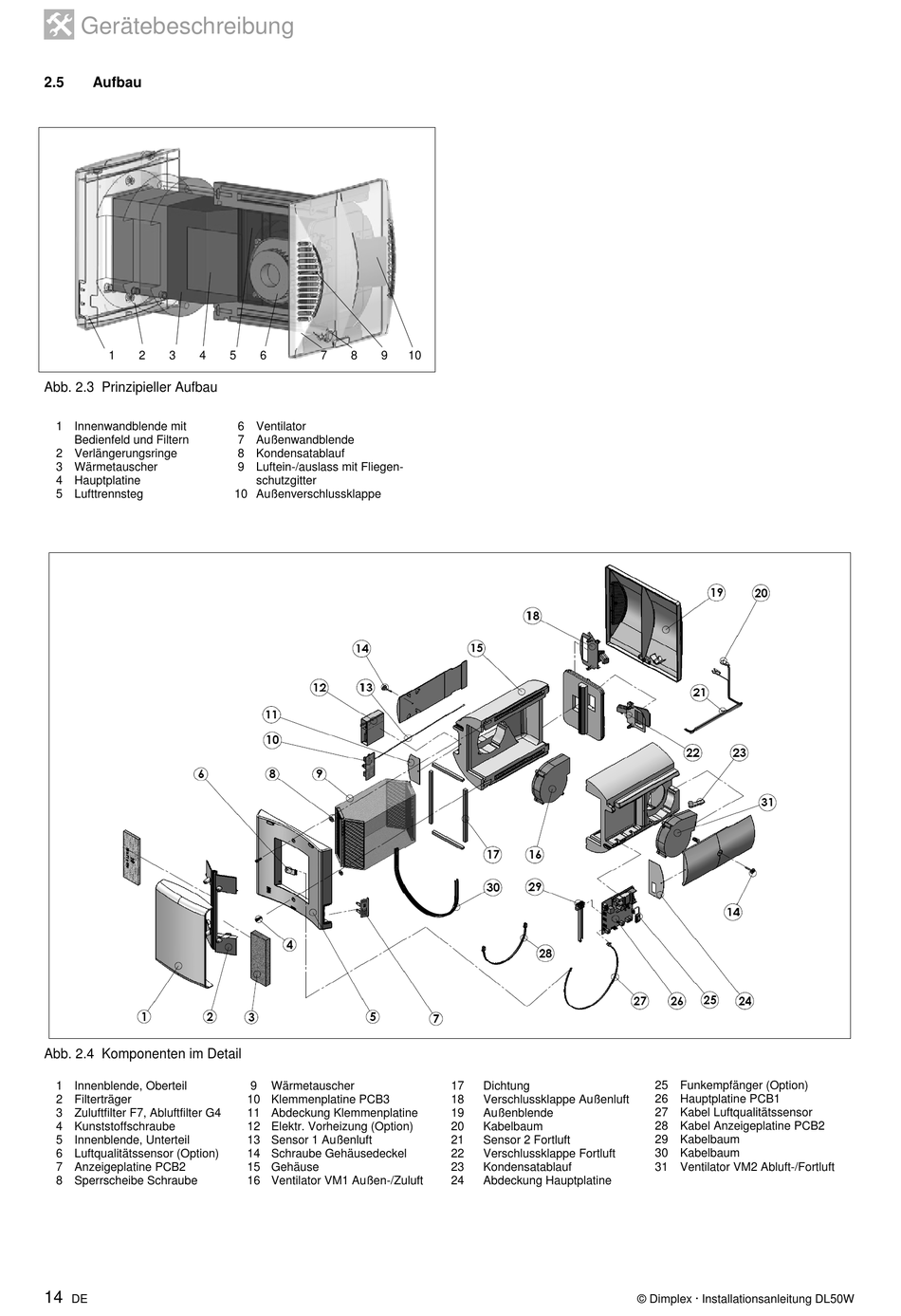

Abb. 2.3 Prinzipieller Aufbau
1 Innenwandblende mit
Bedienfeld und Filtern
2 Verlängerungsringe
3 Wärmetauscher
4 Hauptplatine
5 Lufttrennsteg
Abb. 2.4 Komponenten im Detail
1 Innenblende, Oberteil
2 Filterträger
3 Zuluftfilter F7, Abluftfilter G4
4 Kunststoffschraube
5 Innenblende, Unterteil
6 Luftqualitätssensor (Option)
7 Anzeigeplatine PCB2
8 Sperrscheibe Schraube
14
DE
5 6 7 8 9
6 Ventilator
7 Außenwandblende
8 Kondensatablauf
9 Luftein-/auslass mit Fliegen-
schutzgitter
10 Außenverschlussklappe
9 Wärmetauscher
10 Klemmenplatine PCB3
11 Abdeckung Klemmenplatine
12 Elektr. Vorheizung (Option)
13 Sensor 1 Außenluft
14 Schraube Gehäusedeckel
15 Gehäuse
16 Ventilator VM1 Außen-/Zuluft
10
17 Dichtung
18 Verschlussklappe Außenluft
19 Außenblende
20 Kabelbaum
21 Sensor 2 Fortluft
22 Verschlussklappe Fortluft
23 Kondensatablauf
24 Abdeckung Hauptplatine
25 Funkempfänger (Option)
26 Hauptplatine PCB1
27 Kabel Luftqualitätssensor
28 Kabel Anzeigeplatine PCB2
29 Kabelbaum
30 Kabelbaum
31 Ventilator VM2 Abluft-/Fortluft
