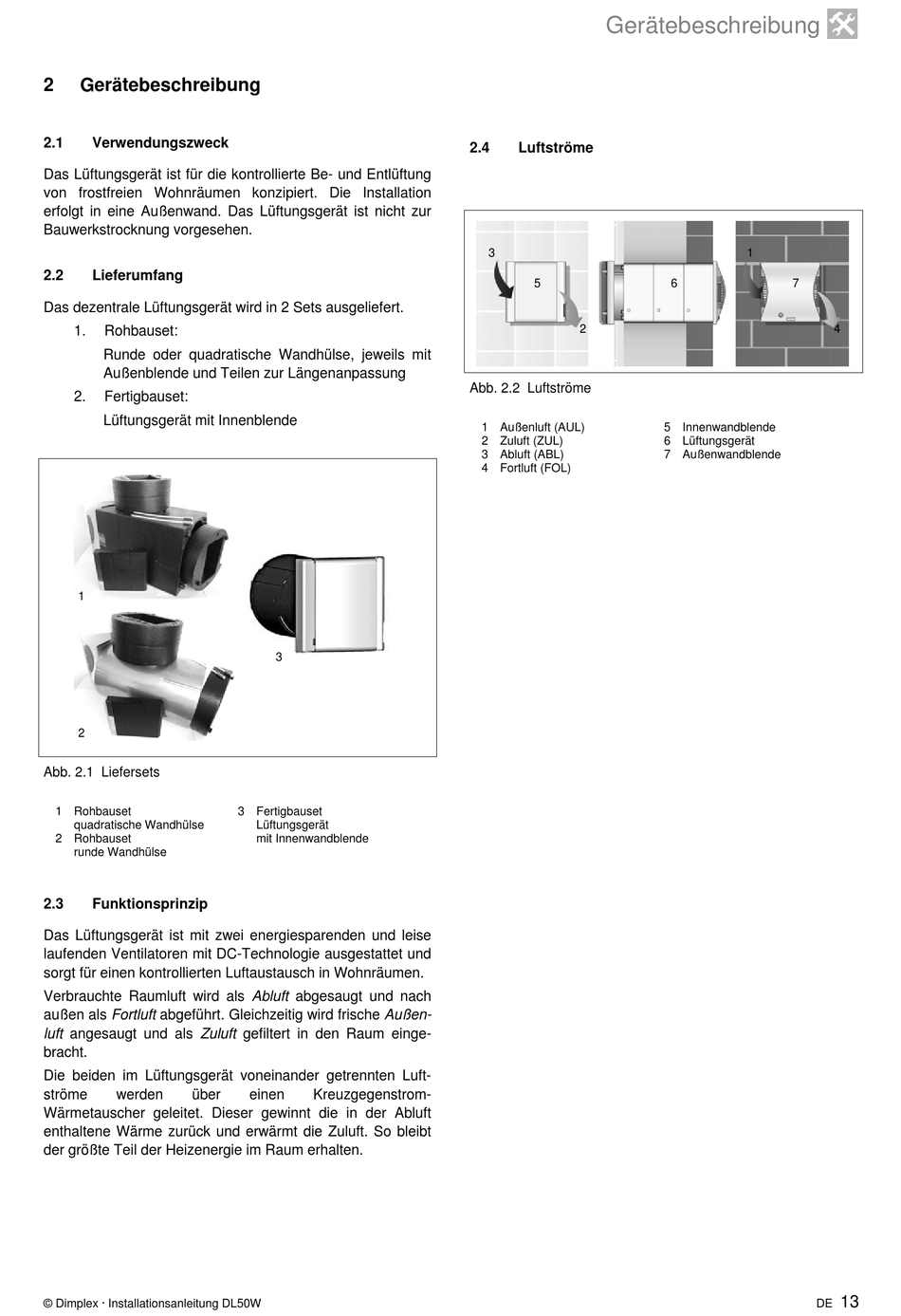

2 Gerätebeschreibung
2.1

Verwendungszweck

Das Lüftungsgerät ist für die kontrollierte Be- und Entlüftung
von frostfreien Wohnräumen konzipiert. Die Installation
erfolgt in eine Außenwand. Das Lüftungsgerät ist nicht zur
Bauwerkstrocknung vorgesehen.
2.2

Lieferumfang

Das dezentrale Lüftungsgerät wird in 2 Sets ausgeliefert.
1. Rohbauset:
Runde oder quadratische Wandhülse, jeweils mit
Außenblende und Teilen zur Längenanpassung
2. Fertigbauset:
Lüftungsgerät mit Innenblende
1
2
Abb. 2.1 Liefersets
1 Rohbauset
quadratische Wandhülse
2 Rohbauset
runde Wandhülse
2.3

Funktionsprinzip

Das Lüftungsgerät ist mit zwei energiesparenden und leise
laufenden Ventilatoren mit DC-Technologie ausgestattet und
sorgt für einen kontrollierten Luftaustausch in Wohnräumen.
Verbrauchte Raumluft wird als Abluft abgesaugt und nach
außen als Fortluft abgeführt. Gleichzeitig wird frische Außen-
luft angesaugt und als Zuluft gefiltert in den Raum einge-
bracht.
Die beiden im Lüftungsgerät voneinander getrennten Luft-
ströme werden über
Wärmetauscher geleitet. Dieser gewinnt die in der Abluft
enthaltene Wärme zurück und erwärmt die Zuluft. So bleibt
der größte Teil der Heizenergie im Raum erhalten.
© Dimplex · Installationsanleitung DL50W
3
3 Fertigbauset
Lüftungsgerät
mit Innenwandblende
einen Kreuzgegenstrom-
Gerätebeschreibung
2.4 Luftströme
3
5
2
Abb. 2.2 Luftströme
1 Außenluft (AUL)
2 Zuluft (ZUL)
3 Abluft (ABL)
4 Fortluft (FOL)

1
6 7
4
5 Innenwandblende
6 Lüftungsgerät
7 Außenwandblende
