1-2
Legende zu Abbildung 1-1:
1 Pitot (Pt)-Druckanschluss
2 Statik (Ps)-Druckanschluss
3 Docking-Anschluss des ADTS Touch
4 Statusanzeigen am Prüfgerät (siehe unten):
a: Einschalten und Selbsttest
b: Batteriestatus (falls vorhanden)
®
c: Bluetooth -Verbindungsstatus
d: Status des Luftfahrzeugs
5 Verbindungskabelanschluss des ADTS Touch
6 Klemme für externe Funktionserde/Masse
7 Ein/Standby-Schalter
8 Netzkabelanschluss
9 Sicherungen
4a 4b 4c 4d

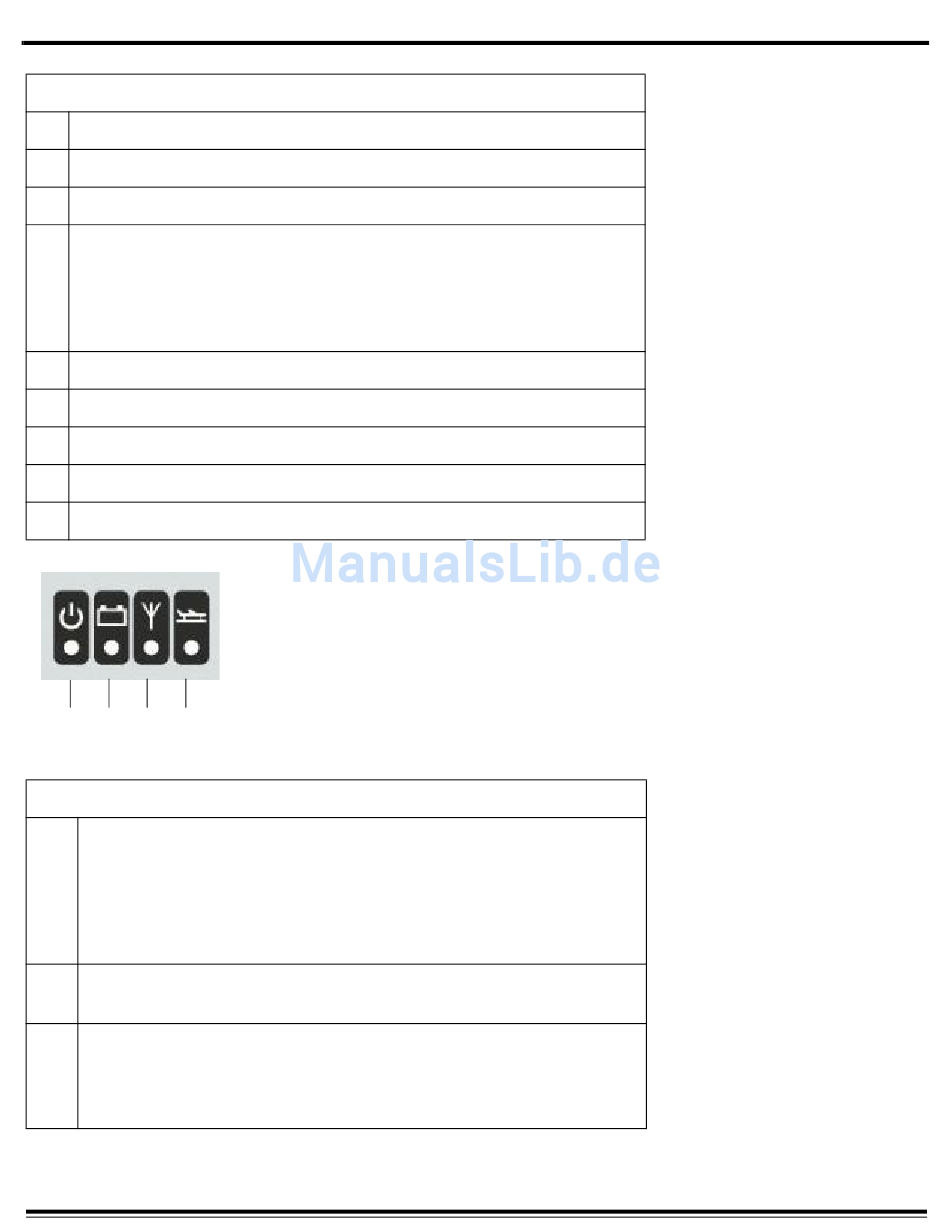

Statusanzeigen am Prüfgerät:
4a Einschalten und Selbsttest:
- Aus (ausgeschaltet)
- Standby (Gelb)
- Selbsttest wird ausgeführt (Grün (blinkend))
- Bestanden/bereit (Grün)
- Fehler (Rot)
4b Batteriestatus (falls vorhanden):
- LED-Anzeigen siehe Abschnitt 5.4 „ADTS5xxF-Batteriemodul".
4c ®
Bluetooth -Verbindungsstatus:
- Drahtlose Verbindung hergestellt (Blau)
- Drahtlose Verbindung wird gesucht (Blau blinkend)
- Kabelverbindung hergestellt (Drahtlose Verbindung deaktiviert)
