Anschließen der Kabel
Bevor Sie mit dem Anschließen der Kabel beginnen, sind die Hinweise im Handbuch, die mit
dem Servergehäuse mitgeliefert werden, zu lesen.
A. SCSI-Anschluss (nur bei SCSI Serverboard)
B. ATA-100 primäre/sekundäre Anschlüsse (nur beim ATA Serverboard)
C. SSI-Anschluss Frontblende (siehe Serverboard-Diagramm für die Anschlussbelegung)
D. Anschluss Frontblende (nur bei Gehäusen, die nicht von Intel
E. IDE-Anschluss (nur bei Gehäusen, die nicht von Intel
F. Hauptstromanschluss
G. Anschluss Lüftermodul (7-polig)
H. Lüfteranschlüsse (für System und Mikroprozessor)
I. USB Header
J. Floppy-Anschluss (nur bei Gehäusen, die nicht von Intel
K. COM 1 Header
L. Kombinierter Anschluss Floppy/Front Panel/IDE (nur bei Gehäusen, die nicht von Intel
werden)
Benutzerhandbuch MAXDATA PLATINUM Serverboard

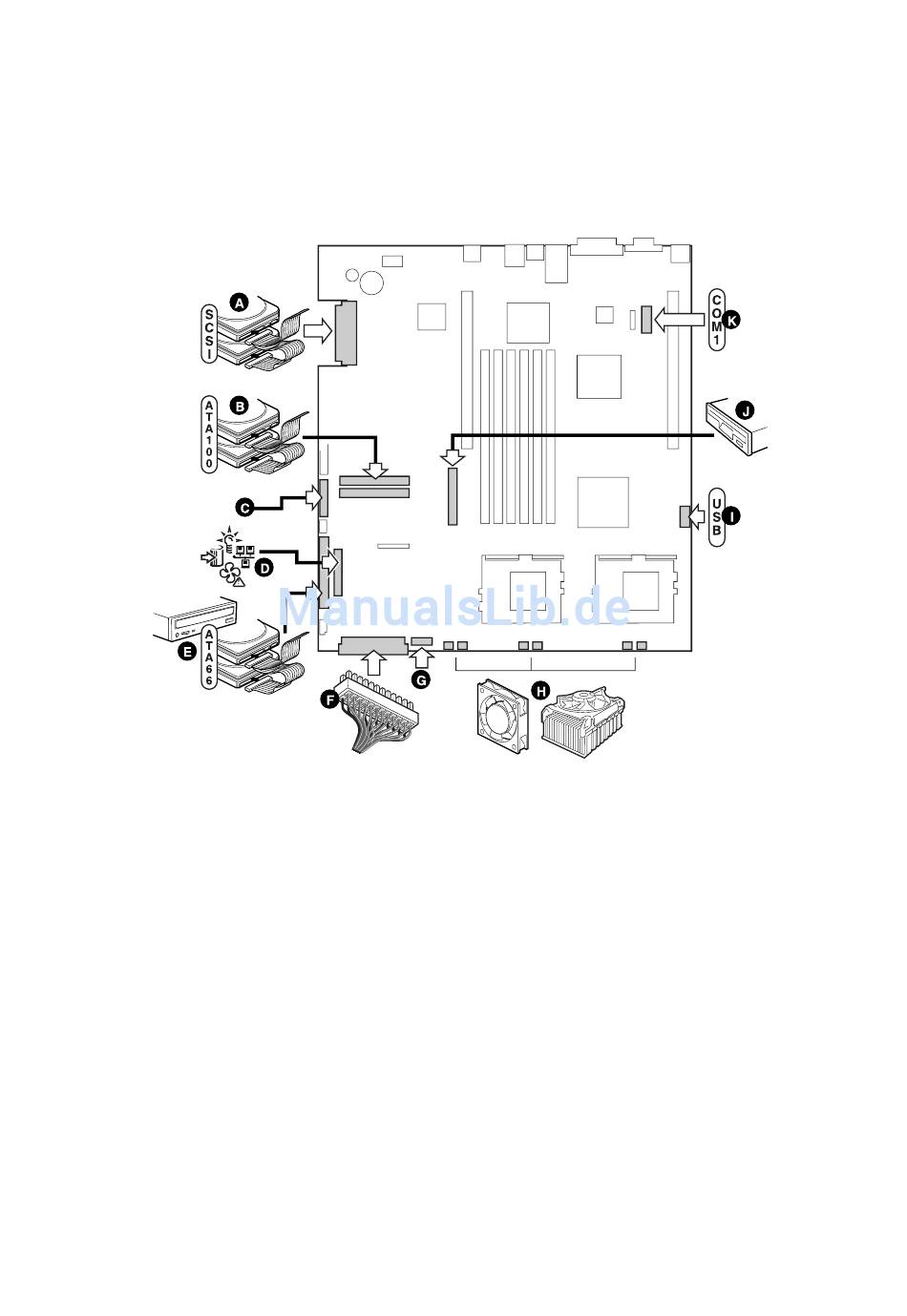

Abbildung 16. Anschließen der Kabel
