Anschließen des Systems
Anschlüsse auf der Rückseite
A
A.
B.
C.
Durch die NetzwerkLEDs auf der rechten und linken Seite der Netzwerkanschlüsse werden folgende
Zustände signalisiert.
Tabelle 1. NetzwerkLEDs
LED LEDStatus
Linke LED Aus
Grün
Grün blinkend
Rechte LED Aus
Grün
Gelb
8
B

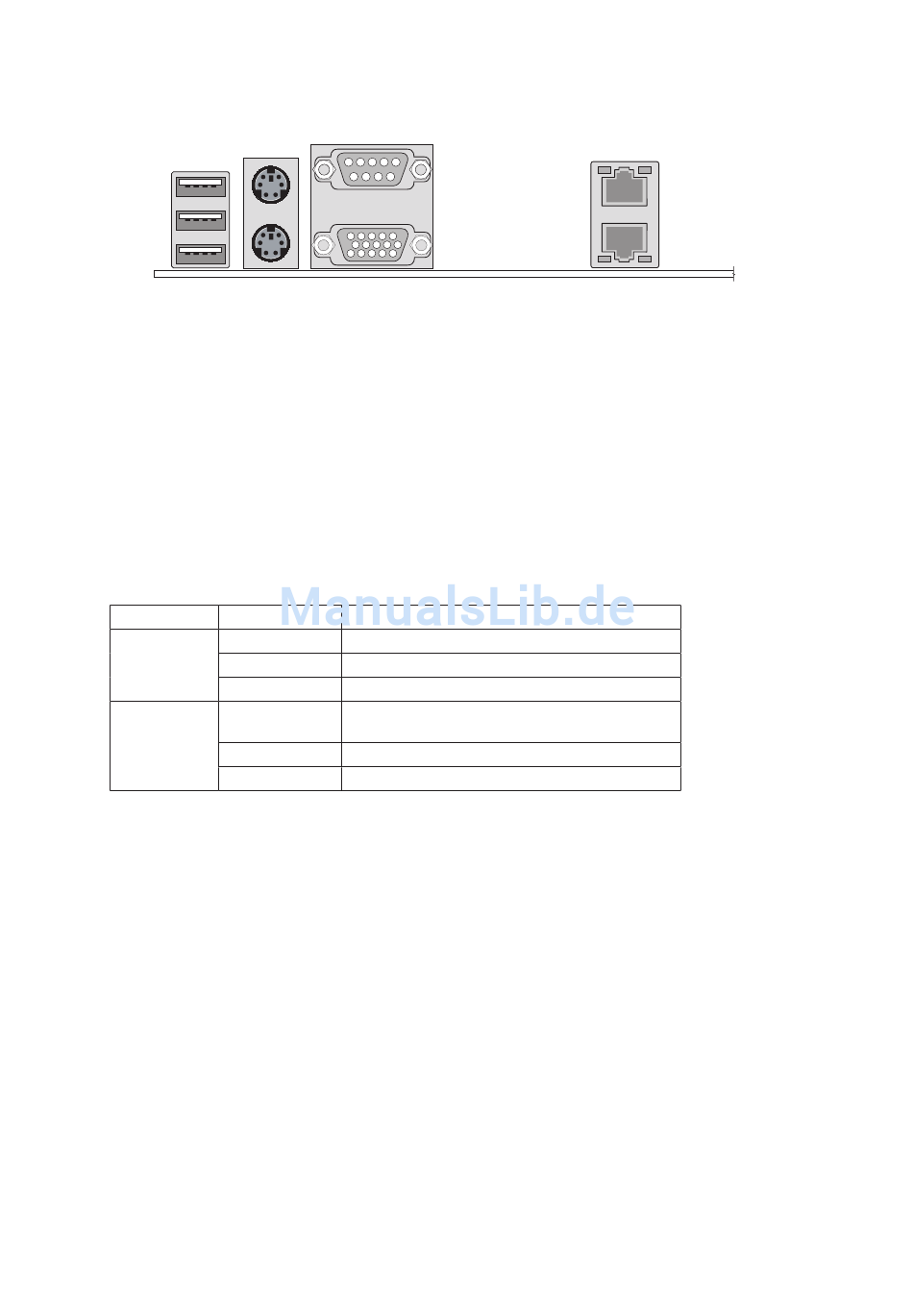

Abbildung 1. Anschlüsse auf der Rückseite
USB 1, 2, 3
Maus (oben),
Tastatur (unten)
Serieller Anschluss A
Beschreibung
Es besteht keine Netzwerkverbindung
Netzwerkverbindung vorhanden
Sende-/Empfangsaktivität
Verbindung mit 10 Mbit/s
(wenn linke LED leuchtet oder blinkt)
Verbindung mit 100 Mbit/s
Verbindung mit 1.000 Mbit/s
C
D
D. Monitor
E. Netzwerkanschluss 2 (1 Gbit/s)
F. Netzwerkanschluss 1 (1 Gbit/s)
E
F
TP00663
