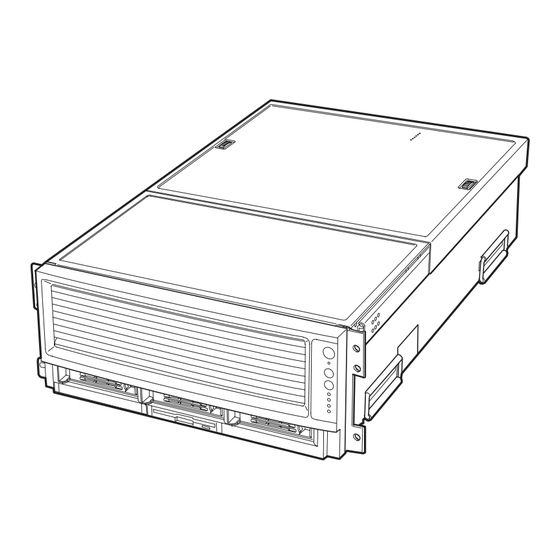

MAXDATA PLATINUM 9000-4R Server
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MAXDATA PLATINUM 9000-4R

Inhaltszusammenfassung für MAXDATA PLATINUM 9000-4R

  • Seite 1 MAXDATA PLATINUM 9000-4R Server Benutzerhandbuch...
  • Seite 2 Inhaltsverzeichnis...

  • Seite 3: Inhaltsverzeichnis

    Anschluss von Bildschirm, Tastatur und Maus ..................16 Erstmalige Inbetriebnahme des Servers ....................16 Einrichten des LS240-Laufwerks......................17 Die MAXDATA PLATINUM 9000-4R Ressourcen-CD-ROM ..............18 Das MAXDATA PLATINUM 9000-4R Produkthandbuch für Serversysteme........18 Abbildungen 1. MAXDATA PLATINUM 9000-4R Server ....................7 2. Vorderseite des Gehäuses ......................13 3.
  • Seite 4 Inhaltsverzeichnis...

  • Seite 5: Sicherheitshinweise

    3. Zum Abnehmen der vorderen oberen Gehäuseabdeckung entfernen Sie die beiden Befestigungsschrauben an den Gehäuseseiten, ziehen die Abdeckung bis zum Anschlag nach vorne und heben sie nach oben weg. 4. Vor jeder Inbetriebnahme des Systems müssen die Abdeckungen wieder angebracht werden. MAXDATA PLATINUM 9000-4R Server...
  • Seite 6 VORSICHT Für optimale Kühlung und Luftzufuhr müssen die Abdeckungen vor Wiederinbetriebnahme des Systems am Gehäuse angebracht werden. Ausgenommen hiervon ist das Hot-Swapping von PCI-Karten oder Lüftern. Der Betrieb des Systems ohne die Gehäuseabdeckungen kann eine Beschädigung von Systemkomponenten zur Folge haben. So bringen Sie die Gehäuseabdeckungen wieder an: 1.

  • Seite 7: Spezifikationen Und Haftungsausschluss Serverspezifikationen

    1 Spezifikationen und Haftungsausschluss Serverspezifikationen Tabelle 1. MAXDATA PLATINUM 9000-4R Server-Physikalische Spezifikationen Eigenschaften Spezifikation Höhe 178 mm (6,9 Zoll, 4U) Breite 445 mm (17,5 Zoll) Tiefe 711 mm (28,0 Zoll) Gewicht (max.) 48 kg (106 lbs.) Erforderlicher Freiraum vorne 76 mm (3 Zoll)

  • Seite 8: Herstellererklärung

    Herstellererklärung Dieses Produkt wurde in Übereinstimmung mit der EMV-Direktive der Europäischen Union 89/336/EG und den Standards EN55022 (Klasse A) und EN55024 sowie der Niedrigenergiedirektive 73/23/EG, Standard EN60950 hergestellt. Sicherheitsbestimmungen UL 1950 – 3rd Edition/CSA 22.2. No. 950-M93 Kanada UL-zertifiziert – 3rd Edition/CSA 22.2. No. 950-M93 für Kanada (Produkt trägt die gemeinsame UL-Kennzeichnung für USA und Kanada) Europa Niedrigenergiedirektive, 73/23/EG, TÜV/GS für EN60950, 2.

  • Seite 9: Fcc Elektromagnetische Verträglichkeit (Usa)

    (2) das Gerät muss Interferenzen aus der Umgebung störungsfrei für den eigenen Betrieb aufnehmen. Bei Fragen zur EMV-Leistung dieses Produkts wenden Sie sich an Ihren Fachhändler. Laser-Sicherheitserklärung Produkte von MAXDATA, in denen Lasertechnologie zum Einsatz kommt, erfüllen die Anforderungen für Laser der Klasse 1. Class 1 Laser Product Luokan 1 Laserlaite...

  • Seite 10: Erklärung Zur Elektromagnetischen Verträglichkeit (International)

    Erklärung zur elektromagnetischen Verträglichkeit (international) Europa (CE Konformitätserklärung) Dieses Gerät erfüllt die NS-Richtlinien (Niederspannung 73/23/EG) und EMV-Richtlinien (89/336/EG). Deshalb wurde dieses Produkt mit dem CE-Prüfzeichen versehen. EMV-Erklärung Japan Es handelt sich um ein Produkt der Klasse A gemäß der Einstufung des VCCI (Voluntary Control Council for Interference) für IT-Anlagen.

  • Seite 11: Systemeinrichtung

    Kühlung gewährleistet werden kann. Die Lüftung muss so konzipiert sein, dass die Wärmeableitung in einem vollen Systemrack maximal 1500 W (5100 BTU/Std.) beträgt. Das verwendete Systemrack und die bereitgestellte Lüftung müssen der Betriebsumgebung des Servers angepasst sein. MAXDATA PLATINUM 9000-4R Server...

  • Seite 12: Prüfung Des Stromkabels

    Verwendung eines Überspannungsschutzes empfohlen, der an den Server angeschlossen wird. Informationen zu EMI: Weitere Informationen über die Einhaltung der Richtlinien für elektromagnetische Interferenzen finden Sie im Abschnitt „Elektromagnetische Verträglichkeit“ im Handbuch des MAXDATA PLATINUM 9000-4R Serversystems. Systemeinrichtung...

  • Seite 13: Anschlüsse Und Kontrollen

    Abbildungen 2 und 3 zeigen das Gehäuse in der Vorderansicht sowie das Erweiterungsmodul. � � Abbildung 2. Vorderseite des Gehäuses Blende Bedienfeld Erweiterungsmodul � � � Abbildung 3. Erweiterungsmodul SCSI-Festplatten mit Hotswapping-Funktionalität DVD/CD-ROM-Laufwerk LS-240-Diskettenlaufwerk Freier Laufwerksschacht MAXDATA PLATINUM 9000-4R Server...

  • Seite 14: Bedienfeld

    Abbildung 4 zeigt das vordere Bedienfeld des MAXDATA PLATINUM 9000-4R Servers. Auf dem vorderen Bedienfeld des Servers befinden sich die Statusanzeigen für die Lüfter, Festplatten und die Netzteile. � � � � � � � � � Abbildung 4. Bedienfeld Tabelle 2.

  • Seite 15: Ausstattungsmerkmale An Der Gehäuserückseite

    Netzteil 1 HINWEIS  1. Die PCI-Steckplätze unterstützen ausschließlich Erweiterungskarten mit 3,3 V-Signal. 2. Der externe SCSI-Bus unterstützt LVDS- und SE-Signale über den externen SCSI-Anschluss. 3. Der Emergency Management Port (EMP) wird über den seriellen Anschluss bereitgestellt. MAXDATA PLATINUM 9000-4R Server...

  • Seite 16: Anschluss Von Bildschirm, Tastatur Und Maus

    Vor dem Anschließen externer Geräte muss der Server vom Stromnetz getrennt werden, andernfalls könnten diese Geräte beschädigt werden. Vor dem Anschalten des Servers müssen die Geräte wieder am MAXDATA PLATINUM 9000-4R Server angeschlossen werden. 1. Der Bildschirm an den Videoanschluss (C in Abbildung 5) 2.

  • Seite 17: Einrichten Des Ls240-Laufwerks

    Das QLogic SCSI-Utility ermöglicht die Verwaltung und Konfiguration der SCSI-Geräte des Servers. Weitere Informationen über das EFI-basierte Konfigurations- programm und dessen Funktionen finden Sie im Produkthandbuch Ihres MAXDATA PLATINUM 9000-4R Serversystems. 11. Der POST-Vorgang wird abgeschlossen und übergibt die Kontrolle an den Boot Manager.

  • Seite 18: Die Maxdata Platinum 9000-4R Ressourcen-Cd-Rom

    1. Erstellen von Medien mit Utilities und Tools zur Partitionierung und Systemdiagnose. 2. Installation der EFI-Servicepartition. Die EFI-Servicepartition ermöglicht den Fernzugriff auf den MAXDATA PLATINUM 9000-4R über ein Modem oder LAN. Auf diese Weise kann die Konfiguration, Einrichtung und Diagnose auch von entfernten Standorten aus erfolgen.
