Entfernen eines Prozessors

1. Die am Anfang des Kapitels erwähnten Vorsichts- und ESD-Maßnahmen, sowie die
zusätzlich, hier erwähnten Vorsichtsmaßnahmen beachten.
2. Falls ein Kühlerventilator vorhanden ist, diesen vom Serverboard ausstecken, und vom
Kühler entfernen.
3. Die Sicherungsklammer vom Prozessorsockel entriegeln, indem der Verriegelungshebel
geöffnet wird, bis er senkrecht steht.
4. Den Prozessor vom Sockel entfernen.
5. Falls der Prozessor vom sekundären Prozessorsockel entfernt wird, und durch keinen
anderen Prozessor ersetzt wird, muss ein Terminator an dessen Stelle eingebaut werden.

Installation und Entfernen eines Abschlusswiderstands

Falls nur ein Prozessor montiert wird, muss ein Abschlusswiderstand im sekundären Pro-
zessorsockel (A) installiert werden.
1. Die am Anfang des Kapitels erwähnten Vorsichts- und ESD-Maßnahmen, sowie die
zusätzlich, hier erwähnten Vorsichtsmaßnahmen beachten.
2. Den Verriegelungshebel am Sockel anheben.
3. Um einen Terminator einzubauen, müssen die beiden Eckmarkierungen mit der Hebelseite
des Sockels (C) ausgerichtet werden, und dann der Abschlusswiderstand in den Sockel
eingesetzt werden.
4. Um einen Abschlusswiderstand zu entfernen, ist dieser aus dem Sockel herauszuziehen
und durch einen anderen Abschlusswiderstand oder einen Prozessor zu ersetzen.
5. Den Verriegelungshebel (B) ganz absenken.
36

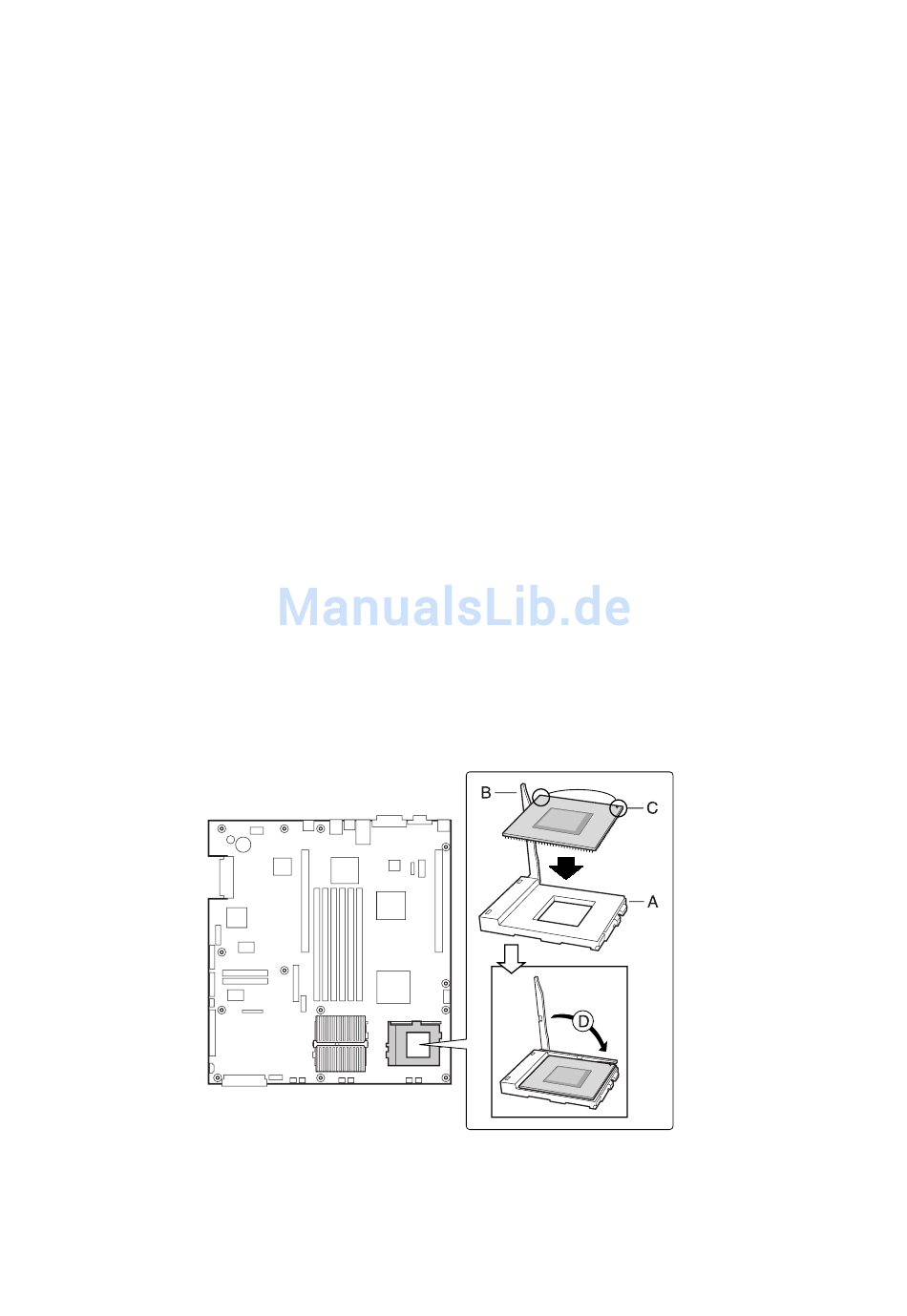

Abbildung 22. Einbauen eines Abschlusswiderstands
