Inhaltszusammenfassung für MAXDATA PLATINUM Blade

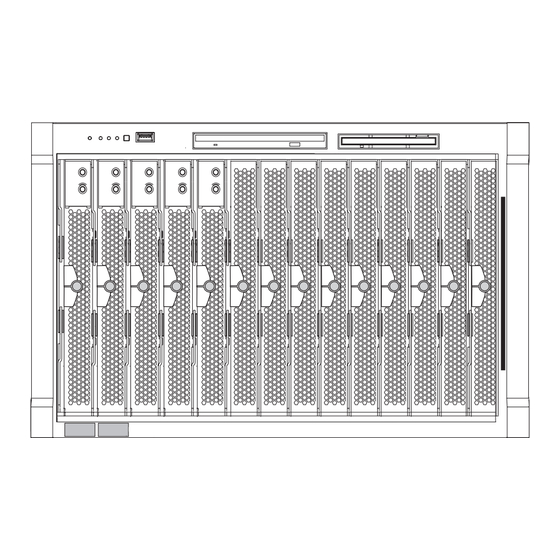

- Seite 1 MAXDATA PLATINUM Blade Server Benutzerhandbuch...
-
Seite 3: Inhaltsverzeichnis
Austauschen der Batterie .........................11 Kühlung und Luftstrom ........................12 Lasergeräte und Laserperipheriegeräte ...................12 2 Einleitung Versandhinweise ...........................14 Merkmale und Spezifikationen ......................15 Wichtige Merkmale der MAXDATA PLATINUM BladeBase Basiseinheit ..........17 Innovative Technologie ........................17 Erweiterungsmöglichkeiten ......................17 Hot-Swap-/Hot-Plug-Funktionen .......................17 Redundante Komponenten ......................17 Redundante Netzwerkverbindung ....................18 Systemverwaltungsfunktionen ......................18... - Seite 4 LEDs am Management-Modul ......................48 IP-Reset-Taste des Management-Moduls .....................49 System-LEDs ............................50 6 Anweisungen zur Rack-Montage Sicherheitsrichtlinien bei der Rack-Montage ..................51 Für die Rack-Montage der MAXDATA PLATINUM BladeBase benötigte Teile ........52 So bauen Sie die MAXDATA PLATINUM BladeBase Basiseinheit in ein Rack ein .......53 Inhalt...
- Seite 5 2. Merkmale und Spezifikationen ......................15 3. Leitfaden zur Switch- und E/A-Modulkonfiguration .................27 4. Funktionen der Netzteile .........................28 5. Elemente auf der Vorderseite der MAXDATA PLATINUM BladeBase ..........44 6. LEDs der Ethernet-Switch-Module ....................46 7. LEDs der Netzteile ..........................47 8. LEDs am Management-Modul ......................48 9.
-
Seite 7: Sicherheitshinweise
PLATINUM Servergehäuse (Standgeräte und Rack-Gehäuse), sowie installierte Peripheriegeräte. Lesen Sie dieses Dokument, und beachten Sie alle Warnungen und Vorsichtsmaßnahmen, bevor Sie Ihr MAXDATA PLATINUM Serverprodukt installieren oder warten. So verringern Sie das Risiko von Verletzungen, Stromschlägen, Feuer und Schäden an der Ausrüstung. -
Seite 8: Allgemeine Warnhinweise
Allgemeine Warnhinweise Netzteile in diesem Produkt enthalten keine Teile, die vom Benutzer gewartet werden können. Im System sind möglicherweise mehrere Netzteile eingebaut. Wartungsarbeiten dürfen nur von qualifiziertem Personal vorgenommen werden. Versuchen Sie nicht, das mitgelieferte Netzkabel zu manipulieren. Setzen Sie das mitgelieferte Netzteil nur dann ein, wenn es genau dem benötigten Typ entspricht. -
Seite 9: Standortwahl
Nehmen Sie keinerlei Manipulationen an Netzkabeln vor und verwenden Sie ausschließlich Netzkabel des vorgeschriebenen Typs. Für jedes Netzteil wird ein eigenes Netzkabel benötigt. In einigen Netzteilen in MAXDATA PLATINUM Servern wird Neutral Pole Fusing verwendet. Seien Sie beim Arbeiten mit Neutral-Pole-Fusing-Netzteilen vorsichtig, um Stromschlaggefahr zu vermeiden. -
Seite 10: Warnhinweise Zu Netzkabeln
Warnhinweise zu Netzkabeln Wenn kein Netzkabel mit Ihrem Produkt geliefert wurde, erwerben Sie eines, das in Ihrem Land zur Verwendung zugelassen ist. ACHTUNG Prüfen Sie die mit dem Produkt gelieferten Netzkabel: • Nehmen Sie keine Manipulationen am Netzkabel/-stecker vor, falls der Stecker nicht genau in Ihre geerdete Steckdose passt. -
Seite 11: Warnhinweise Zur Rack-Montage
Batterien, die vom Gerätehersteller empfohlen werden. Entsorgen Sie Batterien gemäß den geltenden Verordnungen und Bestimmungen. Versuchen Sie keinesfalls, Batterien aufzuladen. Versuchen Sie keinesfalls, die Batterie auseinander zu bauen, zu durchstechen oder auf andere Art zu beschädigen. MAXDATA PLATINUM Blade Server... -
Seite 12: Kühlung Und Luftstrom
Kühlung und Luftstrom ACHTUNG Achten Sie darauf, Kabel gemäß Beschreibung so zu führen, dass der Luftstrom so wenig wie möglich behindert wird. Betreiben Sie das System nur mit montierter Gehäuseabdeckung, um korrekten Luftstrom und einwandfreie Kühlung zu gewährleisten. Wird das System mit entfernter Gehäuseabdeckung betrieben, kann das zu Schäden an Systemkomponenten führen. -
Seite 13: Einleitung
Server verringert, die benötigte Verkabelung minimiert und die Auslastung vorhandener Komponenten verbessert. Leistung, Benutzerfreundlichkeit, Zuverlässigkeit und Erweiterbarkeit waren die wichtigsten Ziele bei der Entwicklung der MAXDATA PLATINUM BladeBase. Sie können die Hardware auf Ihre heutigen Bedürfnisse abstimmen, verfügen jedoch auch in der Zukunft über flexible Erweiterungsmöglich- keiten. -
Seite 14: Versandhinweise
Kleben Sie das Etikett nicht auf den Blade-Server selbst und verdecken Sie keine Belüftungsöffnungen des Blade-Servers. Versandhinweise Bauen Sie vor jedem Versenden der MAXDATA BladeBase alle Blade-Server aus der Basiseinheit aus. Transportieren Sie die MAXDATA PLATINUM BladeBase und die Blade-Server getrennt und in den jeweiligen Originalverpackungen, um Schäden zu vermeiden. -
Seite 15: Merkmale Und Spezifikationen
Merkmale und Spezifikationen In der folgenden Tabelle sind die Merkmale und Spezifikationen der MAXDATA BladeBase zusammengefasst. Tabelle 2. Merkmale und Spezifikationen Merkmal Beschreibung Datenträgerbereich • Diskettenlaufwerk: 1,44 MB (Vorderseite) • CD-ROM-Laufwerk: IDE • USB-Anschluss (Universal Serial Bus v1.1) • Vorderer System-LED-Bereich Modulschächte (Rückseite) •... - Seite 16 • Werte für andere Netzteile finden Sie in der Dokumentation der Netzteile. HINWEIS Weitere Einzelheiten zu den Anschlüssen der MAXDATA PLATINUM BladeBase finden Sie unter „E/A-Anschlüsse“ (Kapitel 3). HINWEIS Informationen darüber, welche Module in welchen E/A-Modulschächten installiert werden können, finden Sie unter „E/A-Modulschächte“...
-
Seite 17: Wichtige Merkmale Der Maxdata Platinum Bladebase Basiseinheit
Wenn sich in den Schächten 7 bis 14 Blade-Server oder Optionen befinden, werden 4 Netzteile benötigt. Hot-Swap-/Hot-Plug-Funktionen Bei den Schächten auf der Vorderseite der MAXDATA PLATINUM BladeBase handelt es sich um Hot- PlugBlade-Schächte. Bei den Switch- und Management-Schächten auf der Rückseite der MAXDATA PLATINUM BladeBase handelt es sich um Hot-Plug-Modulschächte. Sie können bei laufendem Betrieb Blade-Server, Management-Module oder E/A-Module in Hot-Plug-Schächten einbauen,... -
Seite 18: Redundante Netzwerkverbindung
Netzwerkverbindungen finden Sie in der Dokumentation Ihrer E/A-Erweiterungs- und Switch- Moduloptionen. Systemverwaltungsfunktionen Die MAXDATA PLATINUM BladeBase wird mit einem Service-Prozessor im Management-Modul geliefert. Durch diesen Service-Prozessor und die mitgelieferte Systemverwaltungs-Firmware wird Fernwartung der BladeBase Komponenten und der Blade-Server möglich. Durch das Management- Modul werden auch die USB-, Tastatur-, Maus-, und Monitoranschlüsse zwischen den Blade-Servern... -
Seite 19: Zuverlässigkeit, Verfügbarkeit Und Einfache Wartung
Wartung (RAS). Diese Faktoren beeinflussen die Integrität der Daten auf den Blade-Servern, die Verfügbarkeit der Blade-Server im Bedarfsfall, sowie Wartungsfreundlichkeit und Reparaturtempo im Fehlerfall. Nachfolgend werden einige RAS-Funktionen dargestellt, die von der MAXDATA PLATINUM BladeBase Basiseinheit unterstützt werden. • Gemeinsame Schlüsselkomponenten wie Stromversorgung, Kühlung und E/A •... -
Seite 20: Hauptkomponenten Der Maxdata Platinum Bladebase
Hauptkomponenten der MAXDATA PLATINUM BladeBase In der folgenden Abbildung werden die Positionen der wichtigsten Komponenten der MAXDATA PLATINUM BladeBase dargestellt. ����������������� Management-Modul Netzteil ������������ Gebläsemodul ������������� ������������ Blade-Server Daten- ����� ����������������� �������� USB-Anschluss träger- ���� ����������������� Blade-Server mit bereich ����... -
Seite 21: Gehäusevorderseite
Netzteil 1 Management- Modul Reserviert Netzteil 2 Gebläsemodul 2 System-LEDs auf der Netzteilschacht 4 Rückseite Switch-Modul 2 Switch-Modulschacht 4 Abbildung 5. Gehäuserückseite In Kapitel 5: „Komponenten, Steuerelemente und LEDs“ finden Sie weitere Informationen zu Komponenten und Anzeigeelementen. MAXDATA PLATINUM Blade Server... -
Seite 23: Optionen Installieren
3 Optionen installieren In diesem Kapitel finden Sie Anweisungen zum Hinzufügen von Optionen zur MAXDATA PLATINUM BladeBase. Sie finden auch Anweisungen zum Ausbauen von Optionen, zum Beispiel für den Fall, dass Sie ein Modul entfernen müssen, um ein anderes einzubauen. -
Seite 24: Maßnahmen Zum Schutz Vor Elektrostatischen Entladungen
Maßnahmen zum Schutz vor elektrostatischen Entladungen ACHTUNG Elektrostatische Entladungen können sowohl elektronische Komponenten als auch das System beschädigen. Nehmen Sie Komponenten, die empfindlich gegenüber elektrostatischen Entladungen sind, erst aus der Schutzverpackung, wenn Sie mit der Installation beginnen. Halten Sie sich an die folgenden Vorsichtsmaßnahmen, um die Gefahr einer elektrostatischen Entladung zu verringern: •... -
Seite 25: Module Ein-/Ausbauen
Kühlung, Belüftung und Zuverlässigkeit des Systems zu gewährleisten. Beim Austauschen von Modulen muss das entfernte Modul innerhalb einer Minute durch ein anderes Modul oder ein Blindmodul ersetzt werden, wenn die MAXDATA PLATINUM BladeBase in Betrieb ist. Management-Modul Die MAXDATA PLATINUM BladeBase enthält standardmäßig ein Hot-Swap-Management-Modul. Es werden bis zu zwei Management-Module unterstützt. -
Seite 26: E/A-Module
Es muss mindestens ein Hot-Swap-Ethernet-Switch-Modul im E/A-Modulschacht 1 oder 2 installiert werden. Dieses E/A-Modul gewährleistet eine interne Verbindung mit den Netzwerkkarten der Blade-Server in der MAXDATA PLATINUM BladeBase. Um eine interne Verbindung mit der zweiten Netzwerkkarte der Blade-Server herzustellen, installieren Sie ein zweites Ethernet-Switch-Modul in einem freien E/A-Modulschacht (1 oder 2). -
Seite 27: Leitfaden Zur Switch- Und E/A-Modulkonfiguration
Verbindung bezeichnet, von Red Hat Linux AS 2.1 jedoch als die erste Verbindung (eth0). Sie können die Bezeichnungen mit Hilfe der Einstellungen Ihres Betriebssystems oder empirisch ermitteln. HINWEIS MAXDATA wird im Laufe der Zeit aktualisierte Switch-Modelle anbieten. MAXDATA PLATINUM Blade Server... -
Seite 28: Netzteile
Umgebungstemperatur bei 22,2 °C (72 °F) oder darunter liegt, werden die Gebläse mit 30 % ihrer maximalen Rotationsgeschwindigkeit betrieben. Die Rotationsgeschwindigkeit wird bei Bedarf erhöht, um die Temperatur in der MAXDATA PLATINUM BladeBase zu steuern. Wenn die Umgebungstemperatur über 22,2 °C (72 °F) liegt, werden die Gebläse mit 80 % ihrer maximalen Rotationsgeschwindigkeit betrieben. -
Seite 29: Module Einbauen
1. Lesen Sie Kapitel 1: „Sicherheitshinweise“, sowie „Installationsrichtlinien“ und „Maßnahmen zum Schutz vor elektrostatischen Entladungen“ in Kapitel 3. 2. Falls ein Akustikmodul installiert ist, entfernen Sie dieses von der Rückseite der MAXDATA PLATINUM BladeBase. Anweisungen dazu finden Sie im Abschnitt „Akustikmodul aufsetzen und abnehmen“... -
Seite 30: Module Ausbauen
1. Lesen Sie Kapitel 1: „Sicherheitshinweise“, sowie „Installationsrichtlinien“ und „Maßnahmen zum Schutz vor elektrostatischen Entladungen“ in Kapitel 3. 2. Falls ein Akustikmodul installiert ist, entfernen Sie dieses von der Rückseite der MAXDATA PLATINUM BladeBase. Anweisungen dazu finden Sie im Abschnitt „Akustikmodul aufsetzen und abnehmen“... -
Seite 31: Akustikmodul Aufsetzen Und Abnehmen
In Serverumgebungen, in denen der Geräuschpegel eine Rolle spielt, ist es hilfreich, das BladeBase Akustikmodul zu installieren. Das Akustikmodul verringert die Schallleistung der MAXDATA PLATINUM BladeBase mit Hilfe einer T-förmigen Schallwand auf unter 6,9 Bel. Das Akustikmodul wird auf der Rückseite der MAXDATA PLATINUM BladeBase installiert. -
Seite 32: Akustikmodul Abnehmen
So nehmen Sie das Akustikmodul von der MAXDATA PLATINUM BladeBase ab: 1. Drehen Sie den Handgriff des Akustikmoduls bis zum Anschlag gegen den Uhrzeigersinn (ungefähr 2 Drehungen). 2. Ziehen Sie das Akustikmodul vorsichtig von der MAXDATA PLATINUM BladeBase ab, und legen Sie es zur Seite. Optionen installieren... -
Seite 33: Blade-Server Ein-/Ausbauen
An manche Blade-Server können E/A-Erweiterungsoptionen angeschlossen werden. Die MAXDATA PLATINUM BladeBase leitet Netzwerksignale der E/A-Erweiterungsoptionen an die Switch-Module 3 und 4 in der MAXDATA PLATINUM BladeBase weiter. Die E/A-Erweiterungsoption wird direkt am Blade-Server befestigt, belegt jedoch keinen zusätzlichen Blade-Schacht. ... -
Seite 34: Blade-Server Einbauen
Schließen Sie vor dem Einbauen des Blade-Servers dessen Gehäuse. ACHTUNG Stellen Sie sicher, dass sich in jedem Modulschacht auf der Vorderseite der MAXDATA PLATINUM BladeBase entweder ein Blade-Server, eine Erweiterungseinheit oder ein BlindBlade befindet, um ordnungsgemäße Kühlung, Leistung und Zuverlässigkeit des Systems zu gewährleisten. Die MAXDATA PLATINUM BladeBase darf nicht länger als eine Minute ohne einen Blade-Server, eine... -
Seite 35: Platzierung Von Benutzeretiketten
Hilfe der Nummer des Schachtes zugeordnet. Sie müssen den Blade-Server möglicherweise neu konfigurieren. Wenn es sich um die erste Installation des Blade-Servers in der MAXDATA PLATINUM BladeBase handelt, muss der Blade-Server mit dem Dienstprogramm des Blade-Servers zur Konfiguration und Einrichtung konfiguriert werden, und es muss das Betriebssystem des Blade-Servers installiert werden. -
Seite 36: Blade-Server Ausbauen
Blade-Server ausbauen Das Entfernen eines Blade-Server aus der MAXDATA PLATINUM BladeBase wird in Abbildung 9 dargestellt. ACHTUNG Um ordnungsgemäße Systemkühlung zu gewährleisten, darf die MAXDATA PLATINUM BladeBase nicht länger als eine Minute ohne einen Blade-Server, eine Erweiterungseinheit oder ein BlindBlade in jedem Blade-Schacht in Betrieb sein. -
Seite 37: Installation Abschließen
Installationsanleitung des Racks. Starten Sie die MAXDATA PLATINUM BladeBase, wenn Sie noch nicht in Betrieb ist, und überprüfen Sie folgendermaßen, ob sie fehlerfrei arbeitet: 1. Nehmen Sie die MAXDATA PLATINUM BladeBase in Betrieb, indem Sie die Netzkabel der Netzteile mit einer 220 V-Stromquelle (einem 220 V Spannungsverteiler (PDU), der an eine 220 V Steckdose angeschlossen ist) verbinden. -
Seite 38: E/A-Anschlüsse
1 10/100 Mbit/s-Netzwerkanschluss für entfernte Konsole oder Fernwartung • 4 10/100/1000 Mbit/s Netzwerkanschlüsse auf dem für die MAXDATA PLATINUM BladeBase erforderlichen Switch-Modul In der folgenden Abbildung werden die E/A-Anschlüsse auf der Rückseite der MAXDATA PLATINUM BladeBase dargestellt. Fernwartung ������ ����������... -
Seite 39: Tastaturanschluss
Auf der Vorderseite jeder BladeBase befindet sich ein USB-Anschluss (Universal Serial Bus Version 1.1). Schließen Sie über den USB-Anschluss ein USB-Gerät an die MAXDATA PLATINUM BladeBase an. Mit Hilfe der USB-Technologie werden Daten mit bis zu 12 Mbit/s zu bis zu 127 hintereinandergeschalteten Geräten bei einer Übertragungsstrecke von bis zu 5 Metern pro Segment übertragen. -
Seite 40: Netzwerkanschluss Eines Switch-Moduls
Netzwerkanschluss eines Switch-Moduls Jedes Ethernet-Switch-Modul hat 4 Netzwerkanschlüsse. Schließen Sie an diese Anschlüsse nicht abgeschirmte Twisted-Pair-Kabel (TP) der Kategorie 3, 4 oder 5 an. Für die Fast Ethernet-Standards 100BASE-TX und 1000BASE-T wird Kategorie 5 oder höher benötigt. In der folgenden Abbildung wird ein Netzwerkanschluss eines Ethernet-Switch-Moduls dargestellt. �... -
Seite 41: Maxdata Platinum Bladebase Ein-/Ausschalten
Netzteilen auf der Rückseite und das andere Ende der Kabel mit einem 220 V-Spannungsverteiler (PDU). Verbinden Sie den Spannungsverteiler mit einer angemessenen Stromversorgung. Nach dem Einschalten der MAXDATA PLATINUM BladeBase ist sie an den Netzstrom angeschlossen. Die Blade-Server in der MAXDATA PLATINUM BladeBase sind zwar an den Netzstrom angeschlossen, jedoch nicht eingeschaltet. - Seite 42 Um das Gerät vollständig vom Strom zu trennen, müssen alle Netzkabel von der Stromquelle bzw. vom Gerät getrennt werden. HINWEIS Nachdem Sie die MAXDATA PLATINUM BladeBase vom Strom getrennt haben, warten Sie mindestens 5 Sekunden, bevor Sie sie wieder ans Stromnetz anschließen. MAXDATA PLATINUM BladeBase ein-/ausschalten...
-
Seite 43: Komponenten, Steuerelemente Und Leds
5 Komponenten, Steuerelemente und LEDs In diesem Kapitel werden die Komponenten, Steuerelemente und LEDs der MAXDATA PLATINUM BladeBase beschrieben. HINWEIS Die Abbildungen in diesem Dokument können leicht von Ihrer Hardware abweichen. Gehäusevorderseite In diesem Abschnitt werden die Komponenten, Steuerelemente und LEDs auf der Vorderseite beschrieben. -
Seite 44: Systemwartungskarte
Tabelle 5. Elemente auf der Vorderseite der MAXDATA PLATINUM BladeBase Element Beschreibung System-LEDs vorn Mit den LEDs in diesem Bereich werden Statusinformationen über die MAXDATA PLATINUM BladeBase angezeigt. Weitere Informationen finden Sie im Abschnitt „System-LEDs“ in diesem Kapitel. USB-Anschluss Schließen Sie an diesen Anschluss ein externes USB-Gerät an. -
Seite 45: Gehäuserückseite
Gehäuserückseite In diesem Abschnitt werden die Komponenten und LEDs auf der Rückseite der MAXDATA PLATINUM BladeBase beschrieben. Switch-Modulschacht 3 Switch-Modul 1 Netzteil- schacht 3 Gebläsemodul 1 Netzteil 1 Management- Modul Reserviert Netzteil 2 Gebläsemodul 2 System-LEDs auf der Netzteilschacht 4 Rückseite... -
Seite 46: Leds Der Gebläsemodule
LEDs der Gebläsemodule Diese gelben LEDs leuchten, wenn im Gebläse ein Fehler festgestellt wird. In diesem Fall leuchten auch die Systemfehler-LEDs an Vorder- und Rückseite der MAXDATA PLATINUM BladeBase. ������������ Gebläsefehler- ���� LEDs Abbildung 21. Gebläsemodul LEDs der Ethernet-Switch-Module Mit den LEDs der Switch-Module wird der Zustand des Ethernet-Switchs und der Netzwerkverbindungen angezeigt. -
Seite 47: Leds Der Netzteile
LEDs der Netzteile Mit diesen grünen LEDs wird der Zustand von Netzteilen angezeigt. Weitere Informationen finden Sie im Abschnitt „Light Path Diagnostics“ im MAXDATA PLATINUM BladeBase Hardware Maintenance Manual and Troubleshooting Guide auf der MAXDATA BladeBase Resource CD. Wechselstromanzeige ��������... -
Seite 48: Leds Am Management-Modul
LEDs am Management-Modul Mit diesen LEDs werden Statusinformationen über das Management-Modul und die Fernwartungsverbindung angezeigt. Weitere Informationen finden Sie im Abschnitt „Light Path Diagnostics“ im Hardware Maintenance Manual and Troubleshooting Guide auf der MAXDATA PLATINUM BladeBase Resource CD. ������ ����������... -
Seite 49: Ip-Reset-Taste Des Management-Moduls
Anschließend wird das Management-Modul neu gestartet. Benutzen Sie eine aufgebogene Büroklammer, um die Taste zu betätigen. Bei einer neu installierten MAXDATA PLATINUM BladeBase wird zuerst im Netzwerk nach einem DHCP-Server gesucht, bevor die standardmäßig konfigurierten, statischen IP-Adressen durch das Management-Modul verwendet werden. -
Seite 50: System-Leds
System-LEDs In der folgenden Abbildung werden die Status-LEDs auf der Vorder- und Rückseite der MAXDATA PLATINUM BladeBase gezeigt. �������� ����������� Hinweis �������� ���������������� ������������ Betriebsanzeige Systemfehler Überhitzung Abbildung 25. System-LEDs ACHTUNG Wenn die Betriebsanzeige nicht leuchtet, können trotzdem noch elektrische Ströme im Gerät aktiv sein. -
Seite 51: Anweisungen Zur Rack-Montage
Ungenutzte Höheneinheiten in einem Rack müssen mit Blenden versehen werden. Dadurch wird die Rückführung warmer Luft verhindert. • Die MAXDATA PLATINUM BladeBase darf nur in ein Rack mit perforierten Türen auf Vorder- und Rückseite montiert werden. • Planen Sie den Einbau der Geräte in das Rack von unten nach oben. -
Seite 52: Für Die Rack-Montage Der Maxdata Platinum Bladebase Benötigte Teile
Ende des Netzkabels an eine leicht zugängliche Stromquelle angeschlossen werden. Für die Rack-Montage der MAXDATA PLATINUM BladeBase benötigte Teile In Abbildung 26 werden die zur Rack-Montage der MAXDATA PLATINUM BladeBase nötigen Teile dargestellt. Falls Teile fehlen oder beschädigt sind, setzen Sie sich mit Ihrem Händler in Verbindung. -
Seite 53: So Bauen Sie Die Maxdata Platinum Bladebase Basiseinheit In Ein Rack Ein
So bauen Sie die MAXDATA PLATINUM BladeBase Basiseinheit in ein Rack ein Positionieren Sie die Vorlage so im Rack, dass sie nicht mit anderen Geräten zusam- menstößt, die später noch installiert werden sollen. Richten Sie die Vorlage aus, und wählen Sie die Montagelöcher vorn und hinten, die durch Pfeile auf der Vorlage ange- zeigt werden. - Seite 54 � Bauen Sie alle Blade-Server aus der MAXDATA PLATINUM BladeBase aus. � Schieben Sie die MAXDATA PLATINUM � BladeBase in das Rack. Schrauben Sie eine Schraube M6 (1) in das mittlere Loch an beiden Schienen auf der Rückseite des Racks.
- Seite 55 MAXDATA PLATINUM BladeBase ein. Achten Sie darauf, die Blade-Server in die richtigen Schächte einzusetzen. Stellen Sie sicher, dass vor dem Einschieben der Blade-Server in die MAXDATA PLATINUM BladeBase Basiseinheit (2) die Sperrhebel der Blade-Server in der Geöffnet-Stellung (1) sind. Redundanz der MAXDATA PLATINUM �...
