Installation der Mikroprozessoren

1. Beachten der Sicherheitsvorschriften und ESD-Maßnahmen (elektrostatische Entladungen)
in diesem Handbuch.
2. Den Verriegelungshebel am Sockel anheben.
3. Die Kontaktstifte des Mikroprozessors mit dem Sockel ausrichten und den Prozessor
anschließend auf den Sockel stecken.
4. Den Verriegelungshebel vollständig nach unten drücken.
Benutzerhandbuch MAXDATA PLATINUM Serverboard

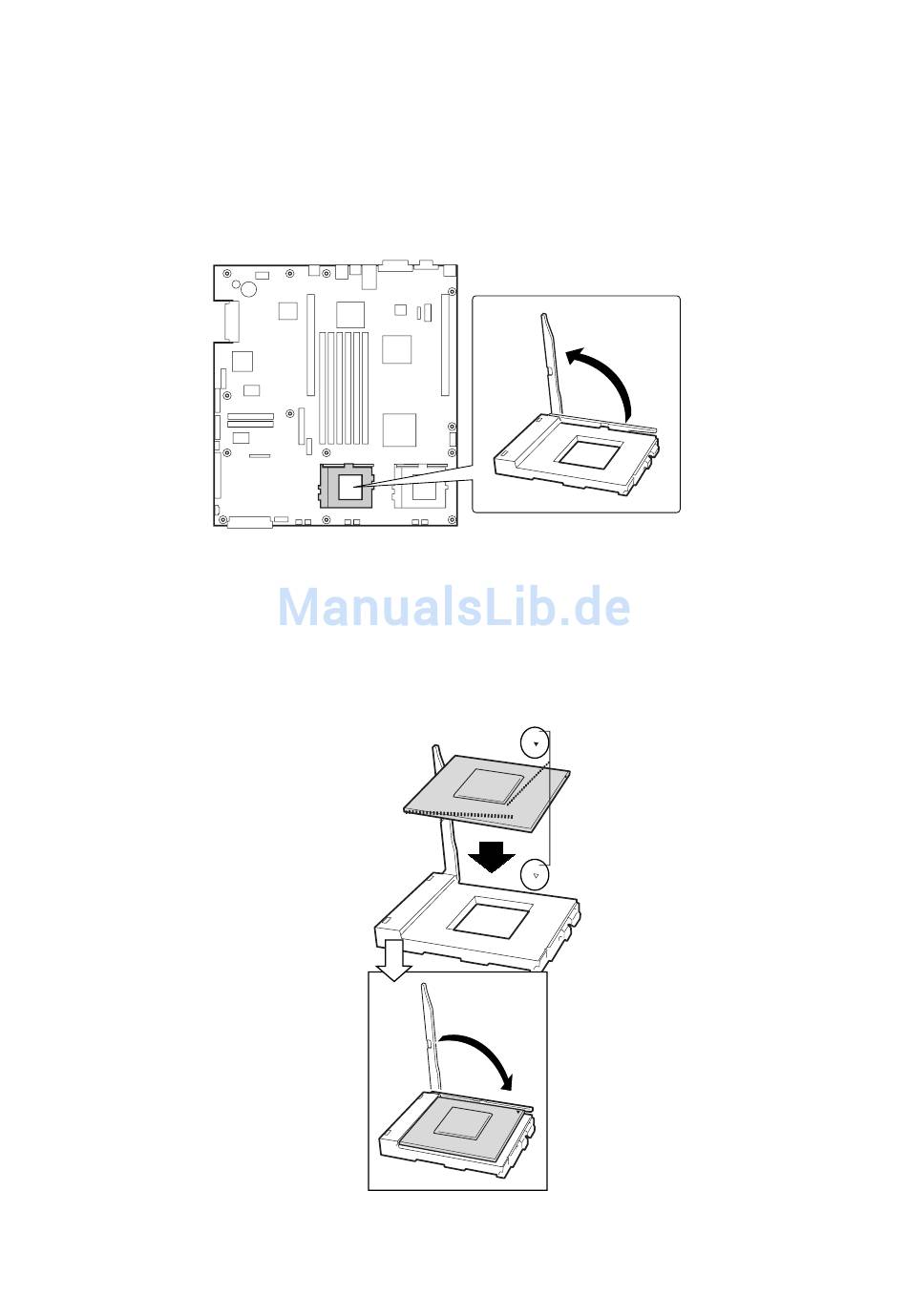

Abbildung 9. Hochziehen des Sockelhebels
Abbildung 10. Installation der Mikroprozessoren
25
