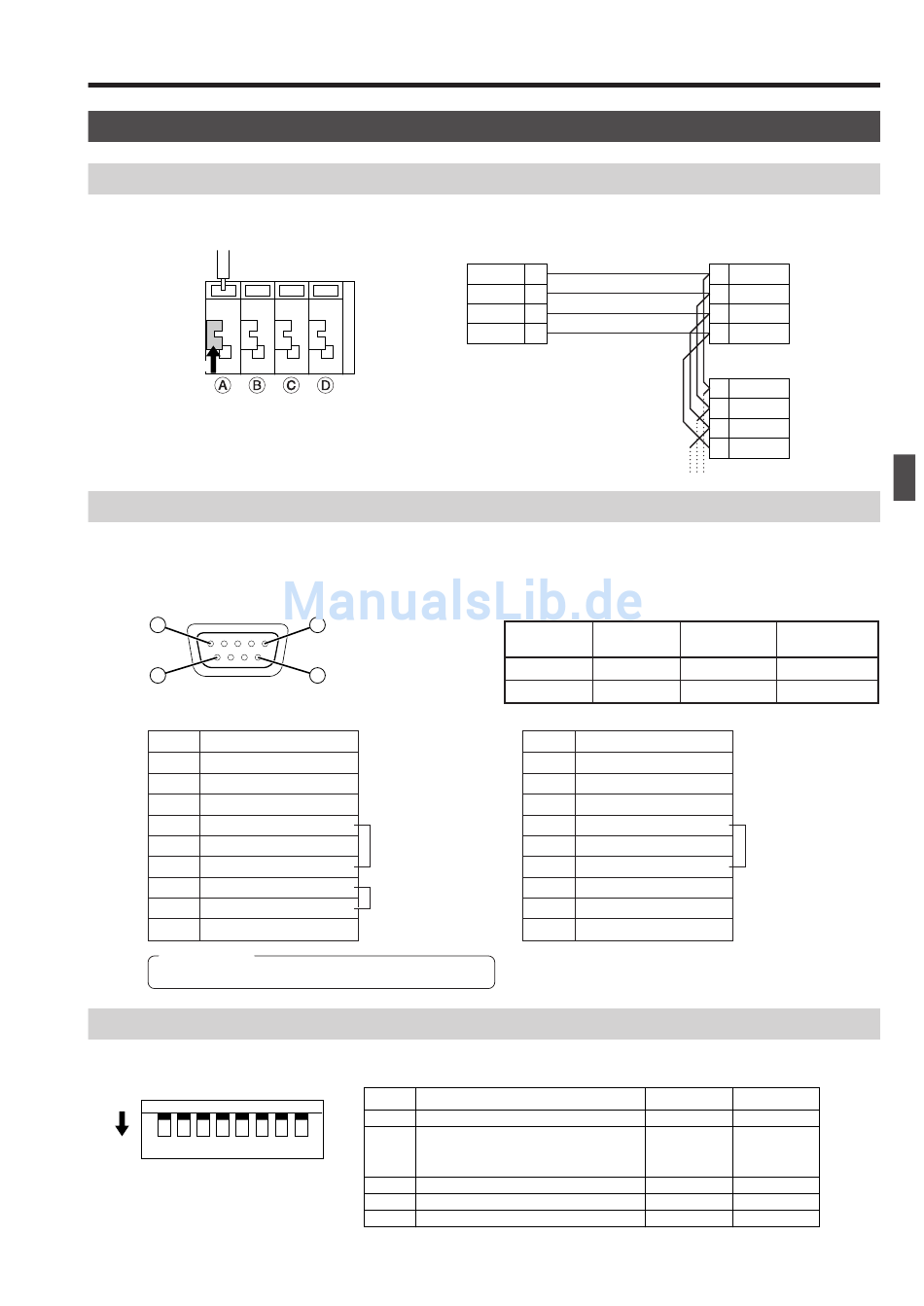

CONNECTEURS DU PANNEAU ARRIERE

TO CAMERA
Connexion pour contrôler la caméra. (Le RM-P2580 est compatible avec une caméra TK-C675B.)
La communication est assurée par MULTIDROP FULL DUPLEX (RS-485, FULL DUPLEX).
RX + RX -
Maintenez
Attachez ou retirez chaque câble en
maintenant pressé chaque connecteur
de prise comme indiqué ci-dessus.
SERIAL-1, -2
Raccordez un commutateur, etc.
(connecteurs D-sub 9 broches, mâles)
5
9
Signaux quand RS-232C est réglé
Broche n° Nom du signal
1
NC
2
RXD (entrée de données)
3
TXD (sortie de données
4
DTR (sortie de contrôle)
5
GND
6
DSR (entrée de contrôle)
7
RTS (entrée de contrôle)
8
CTS (sortie de contrôle)
9
NC
REMARQUE
La vitesse de communication est 9600 bps.

Commutateur DIP

Réglez le mode et sélectionnez la norme électrique pour le connecteur SERIAL.
1 2 3 4 5 6
ON
TX +
TX -
1
6
Connexion interne
Connexion interne
via commande.
7 8
Broche n°
1 Sélection du mode de système
2 Inutilisable
| (Vérifiez leur réglage à OFF.)
5
6 Sélection le protocole SERIAL-1
7 Sélection de la norme électrique SERIAL-1
8 Sélection de la norme électrique SERIAL-2
(Défaut: Tous OFF)
* Consulter l'agent de service JVC agréé le plus proche pour les détails sur le protocole.
RM-P2580
R X +
A
R X – B
T X +
C
T X –
D
Les normes électriques appliquées aux connecteurs SERIAL-1
et SERIAL-2 peuvent être commutées entre RS-232C et RS-
422A en utilisant les broches 7 et 8 du commutateur DIP du
panneau arrière.
Connecteur
DIP SW
réglé
7 SERIAL-1
8 SERIAL-2
Signaux quand RS-422A est réglé
Broche n° Signal Name
1
NC
2
RXD- (entrée de données)
3
TXD- (sortie de données)
4
NC
5
GND
6
NC
7
TXD+ (sortie de données)
8
RXD+ (entrée de données)
9
NC
Description
4. CONNEXIONS
CAMERA 1
T X +
A
B T X –
R X +
C
R X –
D
CAMERA 2
T X +
A
T X –
B
R X +
C
R X –
D
OFF ON
RS-232C RS-422A
RS-232C RS-422A
Connexion interne
OFF ON
Mode A Mode B
Protocole ALARM Protocole JCCP
RS-232C RS-422A
RS-232C RS-422A
