4. ANSCHLÜSSE

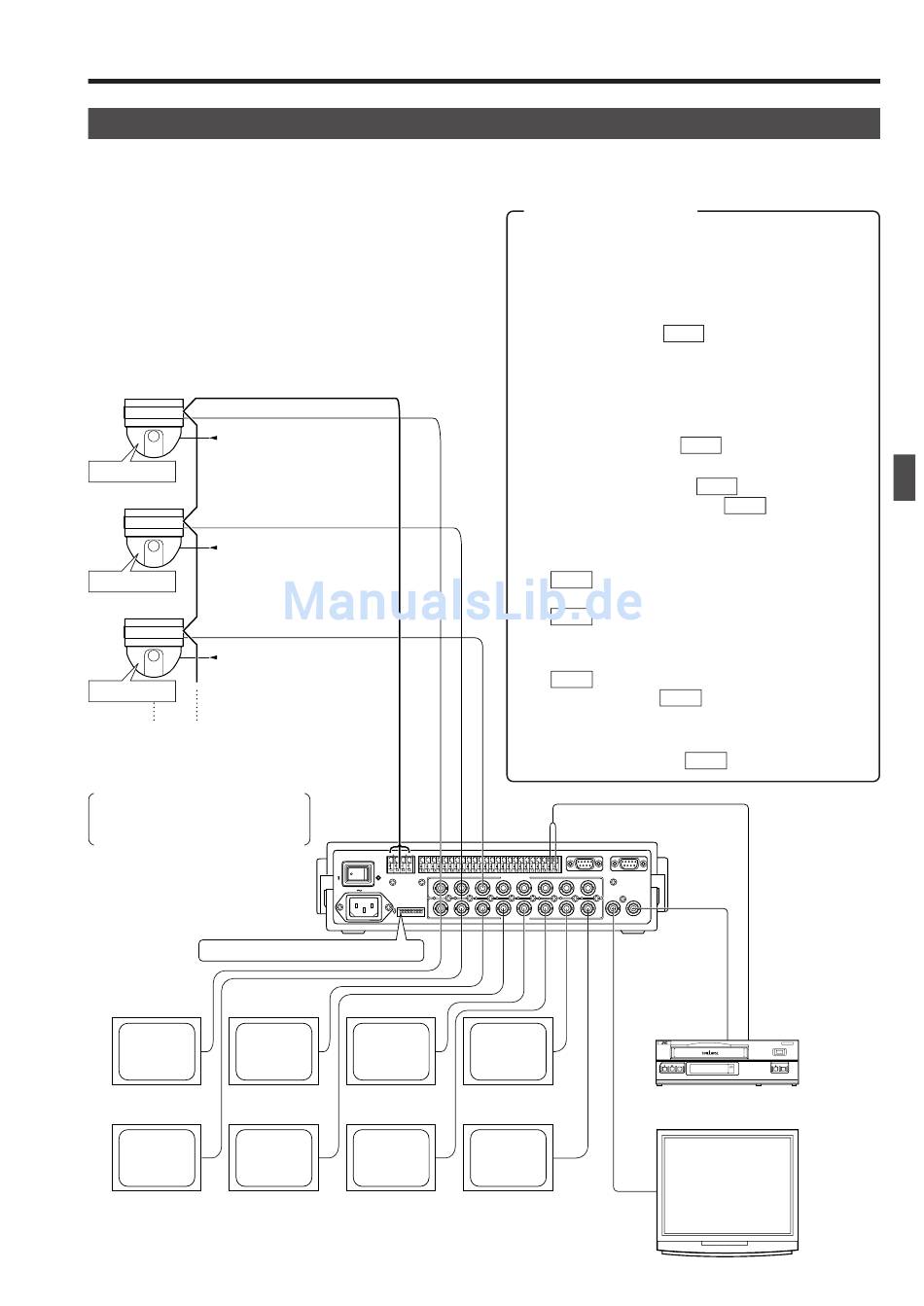

GRUNDSYSTEM (A MODUS)

Bei diesem System werden die Videosignale von den Kameras über die VIDEO INPUT-Anschlüsse empfangen.
Bei diesem System können bis zu 8 Kameras angeschlossen werden.
KAMERA 1
AC24V
Kennziffer:1
KAMERA 1
AC24V
Kennziffer:2
KAMERA 1
AC24V
Kennziffer:3
KABELANSCHLUSS AN KAMERA
Die Verwendung eines zweifach
verdrillten 4-Leiter-Kabels (0,65
mm) wird empfohlen.
RM-P2580
Stift 1 auf "OFF" für A Modus einstellen
Kamera 1 Kamera 3
video video
Kamera 2 Kamera 4
video video
1.
2.
3.
4.
5.
6.
7.
8.
TO CAMERA
CAMERA
TO CAMERA TO CAMERA DATA I / O DATA I / O
RX RX+ RX RX- TX TX+ TX TX- COM COM 1 2 3 4 5 6 7 8 COM COM 9/1 9/1 10/2 10/2 11/3 11/3 12/4 12/4 13/5 13/5 14/6 14/6 15/7
POWER
ON OFF
VIDEO INPUT VIDEO INPUT
1 2 3 4
AC INPUT
1 2 3 4 5 6 7 8
1 2 3 4
ON ON
VIDEO OUTPUT
Kamera 5 Kamera 7
video video
Kamera 6 Kamera 8
video video
Einstellverfahren
Alle Geräte anschließen.
(Alle angeschlossenen Kameras müssen synchronisiert
sein.)
Den Systemmodus auf A Modus und den rückseitigen
DIP Schalter 1 auf "OFF" einstellen.
Kameraeinstellung ( Siehe : Bedienungsanleitung der
verwendeten Kamera.).
· Die Kennziffer (ID) der Videoeingangnummer
(VIDEOINPUT) anpassen.
· Auf MULTIDROP (Mehrpunkt) und DUPLEX
einstellen.
Positionvoreinstellung ( Siehe : Seite 27).
Änderung des Einstellwerts des verwendeten Systems:
· KAMERAWAHL: AUTO ( Siehe : Seite 29)
· KAMERASCHALTER: LOW ( Siehe : Seite 30)
Der Betriebseinstellwert kann wie erforderlich geändert
werden.
· P/T-GESCHWINDIGKEIT: 8 SCHRITTE
( Siehe : Seite 29)
· AUTO SEQUENCE-ANZEIGENZEIT: 2 SEKUNDEN
( Siehe : Seite 32)
Prüfung des Einstellwerts für ALARMEINGANG-Zeit.
· DATA I/O-Anzeige: 16 ALM IN oder 8 ALM IN
( Siehe : Seite 30)
· ALARM-Anzeige: ( Siehe : Seite 32)
Die Einstellung der ALARMEINGANG-Zeit muss jeweils
für jeden Anschluss einzeln durchgeführt werden.
· ANSCHLUSS-Posten ( Siehe : Seite 31)
SW
COM
UNIT UNIT CAMERA CAMERA SERIAL-1 SERIAL-1 SERIAL-2 SERIAL-2
15/7 16/8 16/8 COM COM AUTO AUTO ALARM ALARM COM COM SW SW COM COM
5 6 7 8 MONITOR
MONITOR MONITOR
OUTPUT OUTPUT
OUTPUT 2
1 2
5 6 7 8
MONITOR
OUTPUT 1
VIDEO
REC STOP REC
CHECK
ZEITRAFFER-
VIDEOREKORDER
V.IN
HAUPTMONITOR
CAM SW
IN OUT
REC
EJECT OPERATE
OPERATE
