3. OPERATIONS APPLIQUEES
OPERATION D'ALARME (suite)
Annulation de l'alarme
L'opération d'alarme peut être annulée des deux manières suivantes.
<Libération automatique quand le temps spécifié est écoulé>
Quand le temps spécifié à l'article ALARM TIME de l'écran ALARM est écoulé, l'alarme est automatiquement libérée.
● L'indicateur ALARM est coupé.
● Le vibreur bip est arrêté.
● Le mode AUTO SEQUENCE est réglé à l'état avant l'entrée de l'alarme. (mode A seulement)
● La caméra de laquelle le signal d'alarme est entré est remise à l'état avant l'entrée de l'alarme (AUTO PAN, AUTO PATROL ou
position d'origine).
● L'affichage du titre de l'alarme est effacé.
● UNIT ALARM maintient l'état MAKE jusqu'à ce que l'état d'alarme de toutes les caméras soit libéré.
Pour régler l'heure d'alarme
REMARQUES
Quand l'article ALARM TIME est réglé à SERIES, l'état d'alarme est maintenu jusqu'à la position de préréglage de la caméra
à laquelle le signal d'alarme est entré.
<Sélectionne la caméra d'entrée d'alarme et libère l'alarme de force>
Quand un signal d'alarme est produit sur la caméra affichée, appuyez sur la touche ENTER pour le libérer de force. Quand le signal
d'alarme est produit sur une autre caméra, sélectionnez la caméra d'entrée d'alarme avant de presser la touche ENTER pour
libérer l'alarme de force.
● L'indicateur ALARM s'éteint.
● Le bip du vibreur est coupé.
● L'affichage du titre de l'alarme est effacé.
● UNIT ALARM maintient l'état MAKE jusqu'à ce que l'état d'alarme de toutes les caméras soit libéré.

SORTIE DE DONNEES

Trois prises, AUTO, UNIT ALARM et SELECT OUT/ALARM, sont prévues à la prise Data Output.
● Prise AUTO
Les signaux sont sortis quand AUTO SEQUENCE démarre.
● Prise UNIT ALARM
Les signaux sont sortis en continu pendant l'occurrence de ALARM.
● Prise SELECT OUT/ALARM
Quand une caméra ou une position de caméra particulière est sélectionnée en combinant clavier numérique et touches CA–
MERA et POSITION, le signal de commande correspondant est sorti via une prise DATA I/O du panneau arrière.
REF. : Voir "ECRAN DATA I/O" à la page 30, 31 pour l'affectation de chaque prise.
Pour les détails sur les types de signal à sortir de chaque prise:
REF. : Page 20 pour le mode A, et page 22 pour le mode B.

COMMUTATION DE CAMERA

Le signal vidéo de MONITOR OUTPUT 2 peut être sélectionné pour alimenter le magnétoscope image par image au moyen d'un
signal CAM SW du magnétoscope image par image raccordé aux prises CAMERA SW.
● A la commutation du signal vidéo avec CAM SW, réglez bien l'article CAMERA SELECTION à ENABLE. Sinon le signal vidéo ne
sera pas commuté correctement.
REF. : "ECRAN OPTION: CAMERA SELECTION" à la page 29.
● Le réglage de modifications est requis selon le magnétoscope image à image raccordé.
REF. : "ECRAN CONTROL UNIT" à la page 28 et "ECRAN DATA I/O: article CAM SWITCH" à la page 30.
Réglez CAM SWITCH à LOW quand un magnétoscope image à image JVC est raccordé.
REMARQUES
Réglez le signal d'alarme comme suit pour le commuter correctement avec le signal CAM SW.
● Vérifiez que les signaux vidéo sont entrés à VIDEO INPUT 1.
● Vérifiez que les heures d'enregistrement pour le magnétoscope image à image sont réglées à 24 heures ou plus.
● Vérifiez que l'article CAMERA SELECTION est réglé à ENABLE pour VIDEO INPUT 1.
F-18
REF. : [ECRAN CONTROL UNIT] page 28 et [ECRAN ALARME: Article ALARM TIME] page 32.

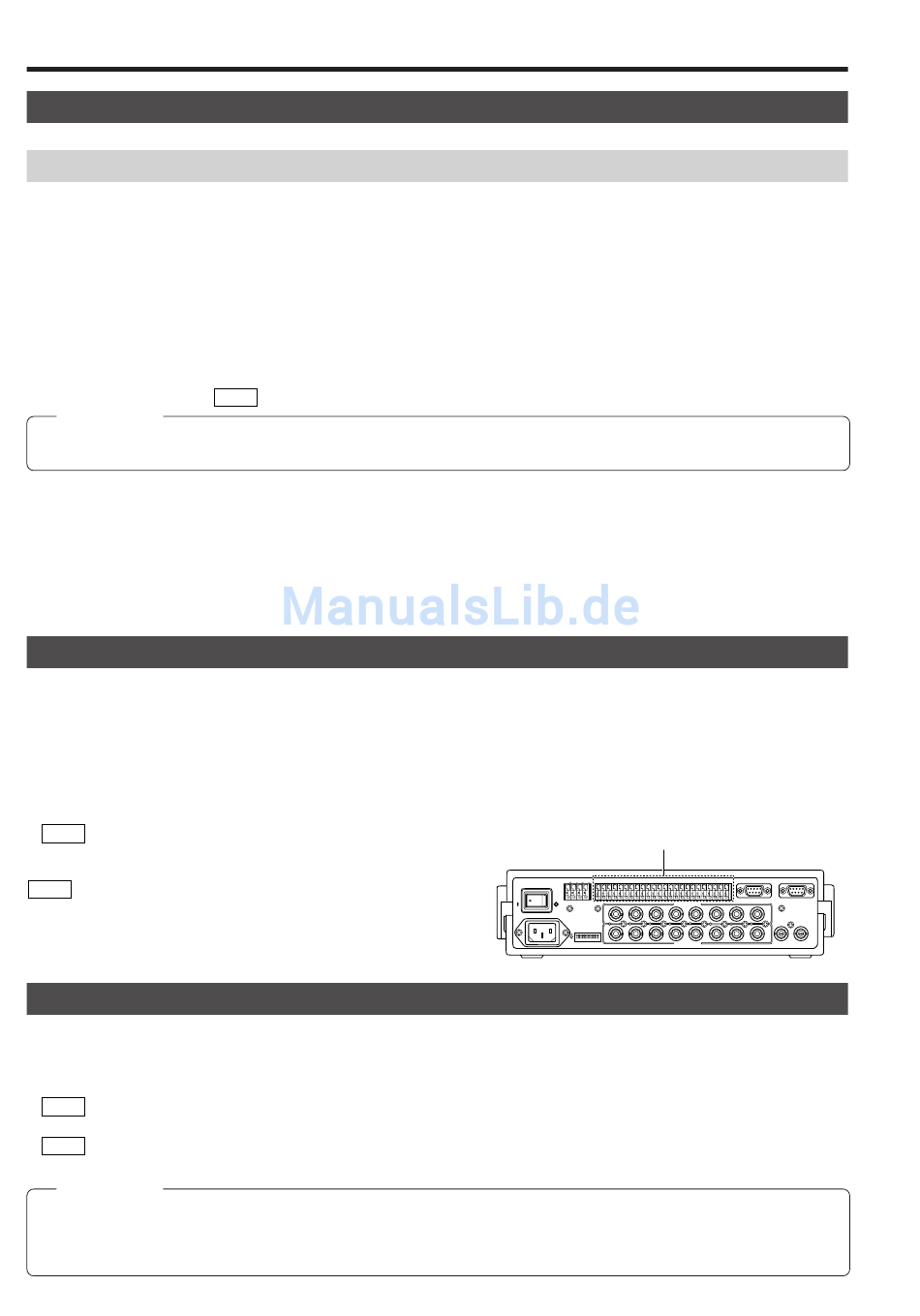

Prises DATA I/O
TO CAMERA TO CAMERA DATA I / O DATA I / O
RX+ RX- TX+ TX- COM COM 1 2 3 4 5 6 7 8 COM COM 9/1 10/2 10/2 11/3 11/3 12/4 12/4 13/5 13/5 14/6 14/6 15/7 15/7 16/8
POWER
OFF
ON
VIDEO INPUT VIDEO INPUT
1 2 3 4 5
`
AC INPUT
1 2 3 4 5 6 7 8
1 2 3 4 5
ON
VIDEO OUTPUT
UNIT UNIT CAMERA CAMERA SERIAL-1 SERIAL-1 SERIAL-2 SERIAL-2
16/8 COM COM AUTO AUTO ALARM ALARM COM COM SW SW COM COM
6 7 8
MONITOR MONITOR MONITOR MONITOR
OUTPUT OUTPUT OUTPUT OUTPUT
1 2
6 7 8
