1. EINFÜHRUNG
REGLER, ANSCHLÜSSE UND ANZEIGEN (Fortsetzung)

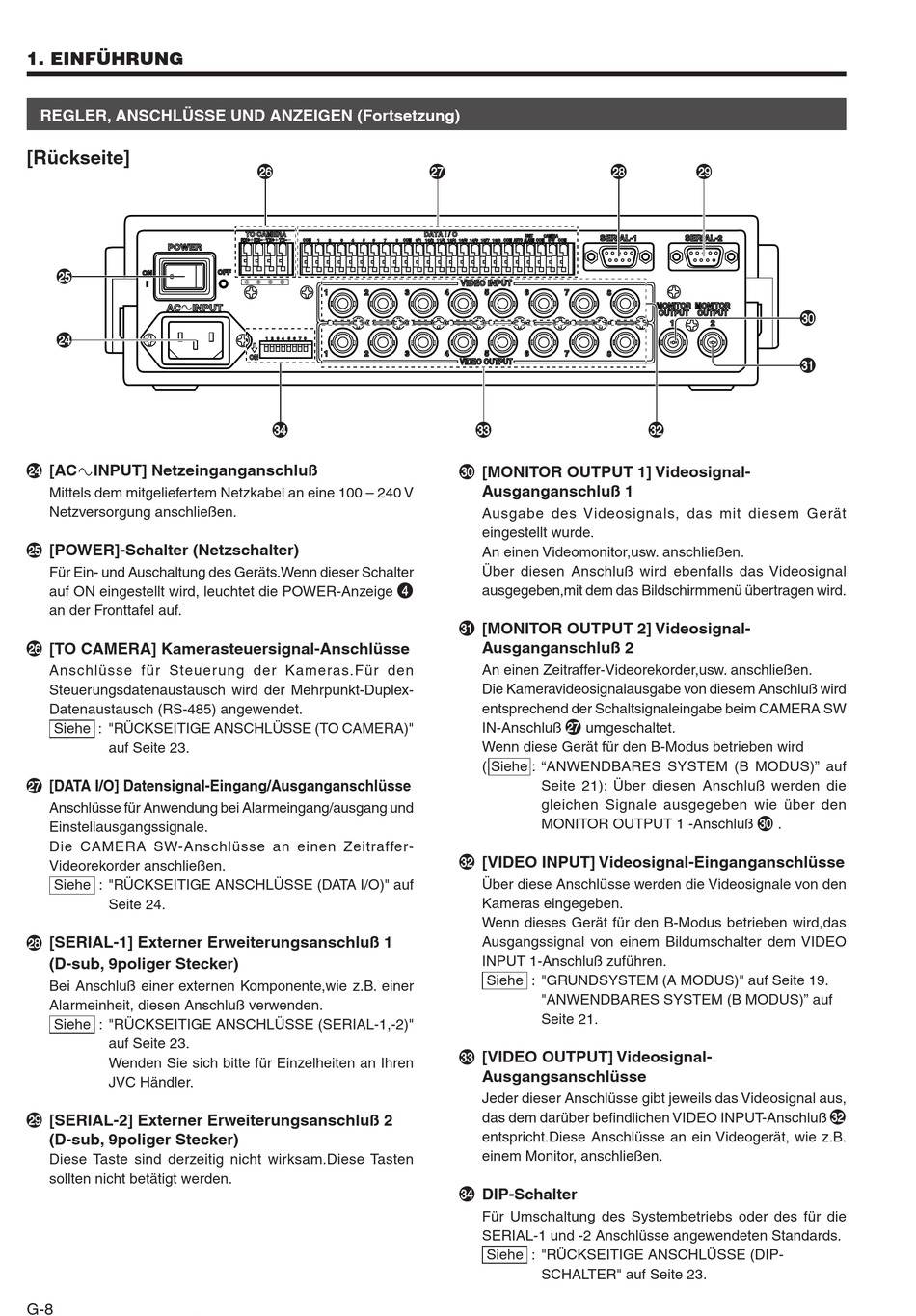

[Rückseite]
POWER
fi
ON
`
AC INPUT
›
›
[AC ` INPUT] Netzeinganganschluß
Mittels dem mitgeliefertem Netzkabel an eine 100 – 240 V
Netzversorgung anschließen.
fi
[POWER]-Schalter (Netzschalter)
Für Ein- und Auschaltung des Geräts.Wenn dieser Schalter
auf ON eingestellt wird, leuchtet die POWER-Anzeige
an der Fronttafel auf.
fl
[TO CAMERA] Kamerasteuersignal-Anschlüsse
Anschlüsse für Steuerung der Kameras.Für den
Steuerungsdatenaustausch wird der Mehrpunkt-Duplex-
Datenaustausch (RS-485) angewendet.
Siehe : "RÜCKSEITIGE ANSCHLÜSSE (TO CAMERA)"
auf Seite 23.
‡
[DATA I/O] Datensignal-Eingang/Ausganganschlüsse
Anschlüsse für Anwendung bei Alarmeingang/ausgang und
Einstellausgangssignale.
Die CAMERA SW-Anschlüsse an einen Zeitraffer-
Videorekorder anschließen.
Siehe : "RÜCKSEITIGE ANSCHLÜSSE (DATA I/O)" auf
Seite 24.
°
[SERIAL-1] Externer Erweiterungsanschluß 1
(D-sub, 9poliger Stecker)
Bei Anschluß einer externen Komponente,wie z.B. einer
Alarmeinheit, diesen Anschluß verwenden.
Siehe : "RÜCKSEITIGE ANSCHLÜSSE (SERIAL-1,-2)"
auf Seite 23.
Wenden Sie sich bitte für Einzelheiten an Ihren
JVC Händler.
·
[SERIAL-2] Externer Erweiterungsanschluß 2
(D-sub, 9poliger Stecker)
Diese Taste sind derzeitig nicht wirksam.Diese Tasten
sollten nicht betätigt werden.
G-8
fl
TO CAMERA TO CAMERA
RX + RX TX + TX
RX RX- TX TX- COM COM 1 2 3 4 5 6 7
OFF
1 2
1 2 3 4 5 6 7 8
1 2
ON
¢
‡
DATA I / O DATA I / O
UNIT UNIT CAMERA CAMERA
8 COM COM 9/1 9/1 10/2 10/2 11/3 11/3 12/4 12/4 13/5 13/5 14/6 14/6 15/7 15/7 16/8 16/8 COM COM AUTO AUTO ALARM COM COM SW SW COM COM
VIDEO INPUT
3 4 5 6 7
3 4 5 6 7
VIDEO OUTPUT
£
‚
[MONITOR OUTPUT 1] Videosignal-
Ausganganschluß 1
Ausgabe des Videosignals, das mit diesem Gerät
eingestellt wurde.
An einen Videomonitor,usw. anschließen.
Über diesen Anschluß wird ebenfalls das Videosignal
4
ausgegeben,mit dem das Bildschirmmenü übertragen wird.
¡
[MONITOR OUTPUT 2] Videosignal-
Ausganganschluß 2
An einen Zeitraffer-Videorekorder,usw. anschließen.
Die Kameravideosignalausgabe von diesem Anschluß wird
entsprechend der Schaltsignaleingabe beim CAMERA SW
‡
IN-Anschluß
Wenn diese Gerät für den B-Modus betrieben wird
( Siehe : "ANWENDBARES SYSTEM (B MODUS)" auf
Seite 21): Über diesen Anschluß werden die
gleichen Signale ausgegeben wie über den
MONITOR OUTPUT 1 -Anschluß
™
[VIDEO INPUT] Videosignal-Einganganschlüsse
Über diese Anschlüsse werden die Videosignale von den
Kameras eingegeben.
Wenn dieses Gerät für den B-Modus betrieben wird,das
Ausgangssignal von einem Bildumschalter dem VIDEO
INPUT 1-Anschluß zuführen.
Siehe : "GRUNDSYSTEM (A MODUS)" auf Seite 19.
"ANWENDBARES SYSTEM (B MODUS)" auf
Seite 21.
£
[VIDEO OUTPUT] Videosignal-
Ausgangsanschlüsse
Jeder dieser Anschlüsse gibt jeweils das Videosignal aus,
das dem darüber befindlichen VIDEO INPUT-Anschluß
entspricht.Diese Anschlüsse an ein Videogerät, wie z.B.
einem Monitor, anschließen.
¢
DIP-Schalter
Für Umschaltung des Systembetriebs oder des für die
SERIAL-1 und -2 Anschlüsse angewendeten Standards.
Siehe : "RÜCKSEITIGE ANSCHLÜSSE (DIP-
SCHALTER" auf Seite 23.
° ·
SERIAL-1 SERIAL-2
8
MONITOR MONITOR
OUTPUT OUTPUT
1 2
8
™
umgeschaltet.
‚
‚
¡
.
™
