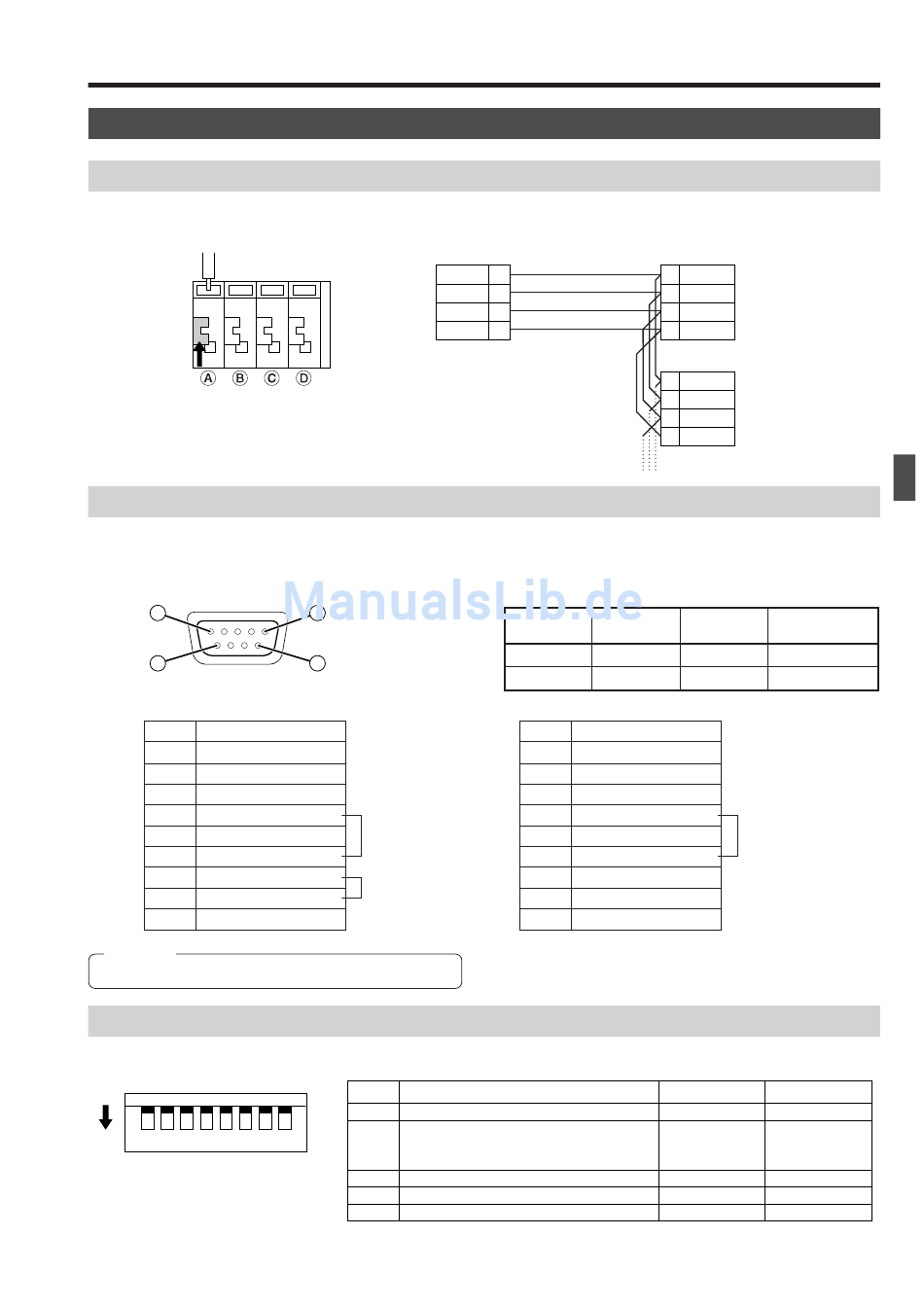

RÜCKSEITIGE ANSCHLÜSSE
ZUR KAMERA
Anschluß für Steuerung der Kamera. Das RM-P2580 ist mit der TK-C675B Kamera kompatibel.
Der Datenaustausch wird mittels MULTIDROP FULL DUPLEX (RS-485, FULL DUPLEX) ausgeführt.
RX + RX - TX +
Halten
Die einzelnen Kabel anbringen
oder entfernen,indem die einzelnen
Anschlußleisten wie oben gezeigt
gedrückt und gehalten werden.
SERIAL-1,-2
Einen Schalter, usw. anschließen.
(D-sub,9poliger Stecker)
5
9
Signale bei eingestelltem RS-232C.
Stift-Nr. Signalname
1
NC
2
RXD (Dateneingabe)
3
TXD (Datenausgabe)
4
DTR (Steuerausgang)
5
Erde
6
DRS (Steuereingang)
7
RTS (Steuereingang)
8
CTS (Steuerausgang)
9
NC
HINWEIS
Die Datenübertragungsgeschwindigkeit beträgt 9600 bps.

DIP-Schalter

Den Modus einstellen und den elektrischen Standard für den SERIAL-Anschluß wählen.
1 2 3 4 5 6 7
ON
RM-P2580
TX -
R X +
R X –
T X +
T X –
1
6
Interner Anschluß
Interner Anschluß
über Treiber
8
Stift-Nr.
1 Systemmoduseinstellung
2 Kann nicht verwendet werden.
| (Sollten auf OFF eingestellt sein.)
5
6 Einstellung den Kundenvorschriften SERIAL-1
7 Einstellung der elektrischen Norm SERIAL-1
8 Einstellung der elektrischen Norm SERIAL-2
(Vorgabe: Alle OFF)
* Bezüglich der Einzelheiten zu dem gültigen Einstellungsprotokoll wenden Sie sich bitte an einen
autorisierten JVC Kundendienst.
A
B
C
D
Die elektrischen Normen für die SERIAL-1- imd SERIAL-2-
Anschlüsse können mittels den Stiften 7 und 8 des rückseiten
DIP-Schalters zwischen RS-232C und RS-422A umgeschaltet
werden.
Einstellan-
DIP-Schalter
schluß
7 SERIAL-1
8 SERIAL-2
Signale bei eingestelltem RS-422A
Stift-Nr. Signalname
1
NC
2
RXD- (Dateneingang)
3
TXD- (Datenausgang)
4
NC
5
Erde
6
NC
7
TXD+ (Datenausgang)
8
RXD+ (Dateneingang)
9
NC
Beschreibung
4. ANSCHLÜSSE
KAMERA 1
T X +
A
T X –
B
R X +
C
R X –
D
KAMERA 2
T X +
A
B T X –
R X +
C
D R X –
AUS EIN
RS-232C RS-422A
RS-232C RS-422A
Interner Anschluß
AUS EIN
A Modus B Modus
ALARM Kundenvorschriften JCCP Kundenvorschriften
RS-232C RS-422A
RS-232C RS-422A
