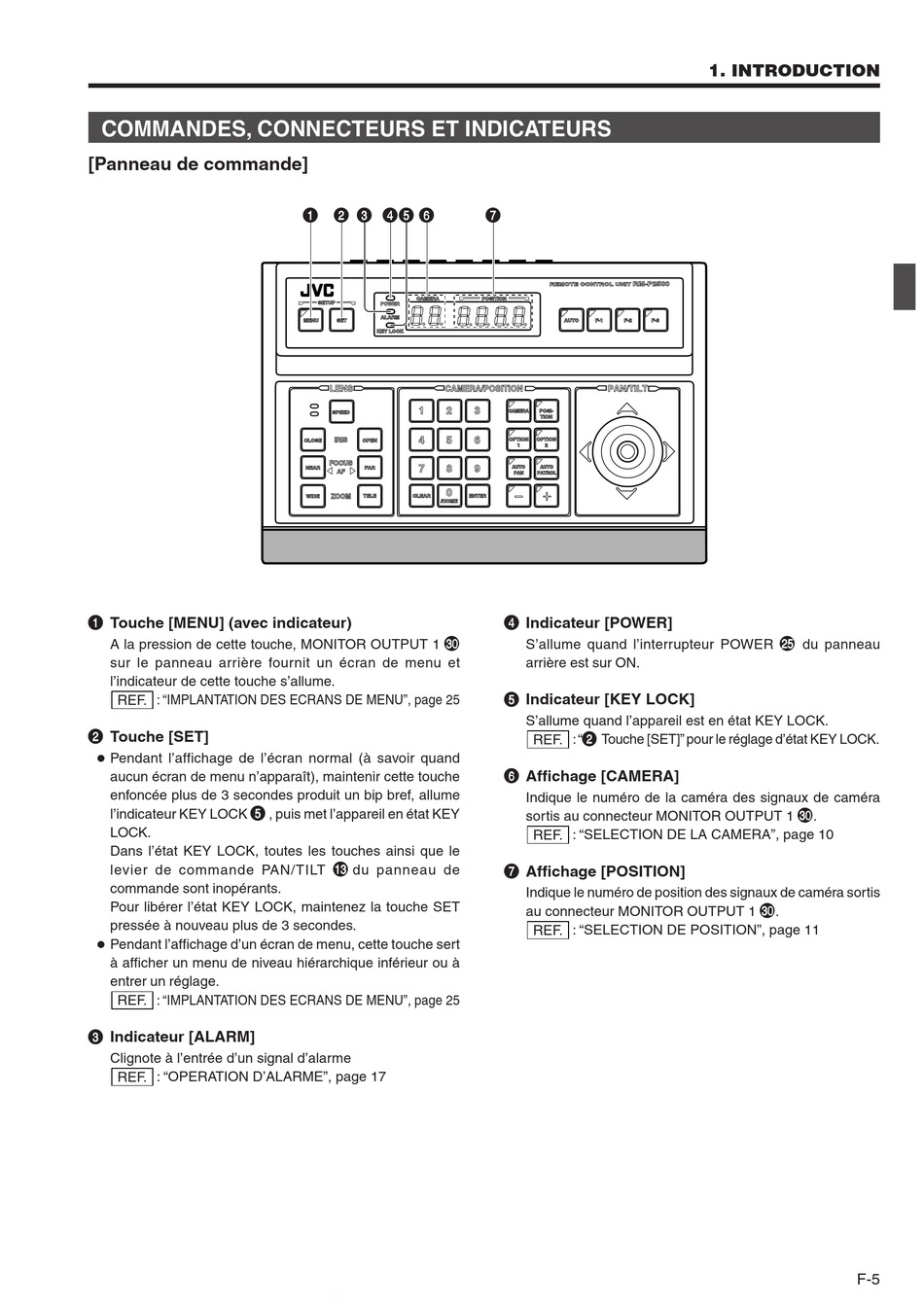

COMMANDES, CONNECTEURS ET INDICATEURS

[Panneau de commande]
1
Touche [MENU] (avec indicateur)
A la pression de cette touche, MONITOR OUTPUT 1
sur le panneau arrière fournit un écran de menu et
l'indicateur de cette touche s'allume.
REF. : "IMPLANTATION DES ECRANS DE MENU", page 25
2
Touche [SET]
● Pendant l'affichage de l'écran normal (à savoir quand
aucun écran de menu n'apparaît), maintenir cette touche
enfoncée plus de 3 secondes produit un bip bref, allume
5
l'indicateur KEY LOCK
LOCK.
Dans l'état KEY LOCK, toutes les touches ainsi que le
levier de commande PAN/TILT
commande sont inopérants.
Pour libérer l'état KEY LOCK, maintenez la touche SET
pressée à nouveau plus de 3 secondes.
● Pendant l'affichage d'un écran de menu, cette touche sert
à afficher un menu de niveau hiérarchique inférieur ou à
entrer un réglage.
REF. : "IMPLANTATION DES ECRANS DE MENU", page 25
3
Indicateur [ALARM]
Clignote à l'entrée d'un signal d'alarme
REF. : "OPERATION D'ALARME", page 17
1 2 3 4 5 6
CAMERA CAMERA
SETUP SETUP
POWER
ALARM
MENU MENU SET SET
KEY LOCK
LENS
1
SPEED SPEED
4
IRIS IRIS
CLOSE CLOSE OPEN OPEN
FOCUS FOCUS
7
NEAR NEAR FAR FAR
AF AF
WIDE WIDE ZOOM ZOOM TELE TELE CLEAR CLEAR
/HOME /HOME
, puis met l'appareil en état KEY
#
du panneau de
7
REMOTE CONTROL UNIT REMOTE CONTROL UNIT
POSITION POSITION
AUTO AUTO F-1 F-1
CAMERA/POSITION CAMERA/POSITION PAN/TILT
2 3
CAMERA CAMERA POSI- POSI-
TION TION
5 6
OPTION OPTION OPTION OPTION
1 2
8 9 AUTO AUTO AUTO AUTO
PAN PAN PATROL PATROL
0
ENTER ENTER
4
Indicateur [POWER]
‚
S'allume quand l'interrupteur POWER
arrière est sur ON.
5
Indicateur [KEY LOCK]
S'allume quand l'appareil est en état KEY LOCK.
2
REF. : " Touche [SET]" pour le réglage d'état KEY LOCK.
6
Affichage [CAMERA]
Indique le numéro de la caméra des signaux de caméra
sortis au connecteur MONITOR OUTPUT 1
REF. : "SELECTION DE LA CAMERA", page 10
7
Affichage [POSITION]
Indique le numéro de position des signaux de caméra sortis
au connecteur MONITOR OUTPUT 1
REF. : "SELECTION DE POSITION", page 11
1. INTRODUCTION
RM-P2580 RM-P2580
F-2 F-2 F-3 F-3
fi
‚
‚
.
du panneau
.
F-5
