Richtlinien zum Verbinden von Ports
Ports mit der Bezeichnung Ethernet, SYNC, CONSOLE und AUX sind
Vorsicht
Sicherheits-Kleinspannungs-Stromkreise (SELV-Stromkreise). SELV-Stromkreise sollten nur mit anderen
SELV-Stromkreisen verbunden werden.

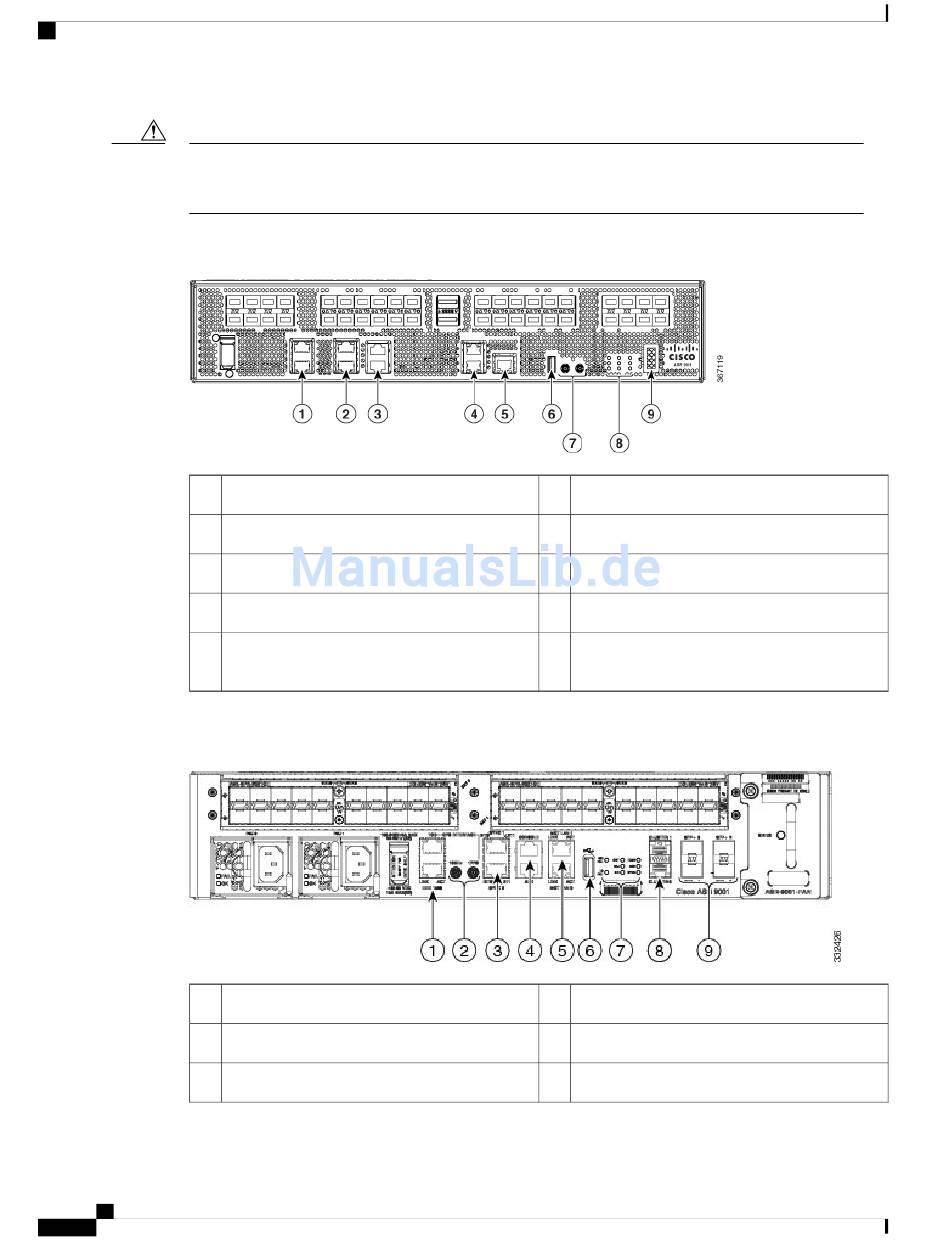

Abbildung 53: Anschlüsse an der Vorderseite des Cisco ASR 9901-Routers
1 SYNC (BITS/J.211)-Ports
2 Service-LAN- und ToD-Ports
3 KONSOLEN- und AUX-Ports
4 Management-LAN-Ports
5 Connectivity Management Processor-
(CMP-)Port
Abbildung 54: Anschlüsse an der Vorderseite des Cisco ASR 9001-Routers
1 Service-LAN- und ToD-Ports
2 10-MHz- und 1-PPS-Ports
3 SYNC (BITS/J.211)-Ports
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
38
Vorbereitung der Installation
6 Externer USB-Port
7 10-MHz- und 1-PPS-Ports
8 Neun separate LED-Anzeigen
9 LED-Matrix-Anzeige
6 Externer USB-Port
7 Acht separate LED-Anzeigen
8 CLUSTER-Ports
