Entfernen Einer Kabelführungshalterung; Kabelführungs-Einschub Cisco Asr 9001 - Cisco ASR 9901 Installationshandbuch

Installation der Module und Kabel im Chassis
Entfernen einer Kabelführungshalterung
Führen Sie folgende Schritte aus, um eine Kabelführungshalterung zu entfernen:
Verfahren
Schritt 1 Befestigen Sie ein ESD-Schutzband für Handgelenk oder Knöchel und folgen Sie den Anweisungen für den
Gebrauch.
Schritt 2
Beachten Sie die aktuellen Schnittstellenkabelverbindungen zu den Ports am RP.
Schritt 3 Trennen Sie beginnend mit mit dem Schnittstellenkabel am unteren Port des RP die Kabel von der
RP-Schnittstelle.
Schritt 4
Wiederholen Sie Schritt 3 für alle verbleibenden Schnittstellenkabel, beginnend bei den unteren Ports nach
oben, und fahren Sie dann mit Schritt 5 fort.
Schritt 5 Lösen Sie die unverlierbare Montageschraube an der Kabelführungshalterung und entfernen Sie die Halterung
aus dem Chassis (siehe Abbildung oben).
Kabelführungs-Einschub Cisco ASR 9001
An der Unterseite des Cisco ASR 9001-Router-Chassis ist ein Kabelführungs-Einschub die Führung der
Schnittstellenkabel zum Routingprozessor montiert. Die folgende Abbildung zeigt eine typische Kabelführung
durch den Kabelführungs-Einschub.

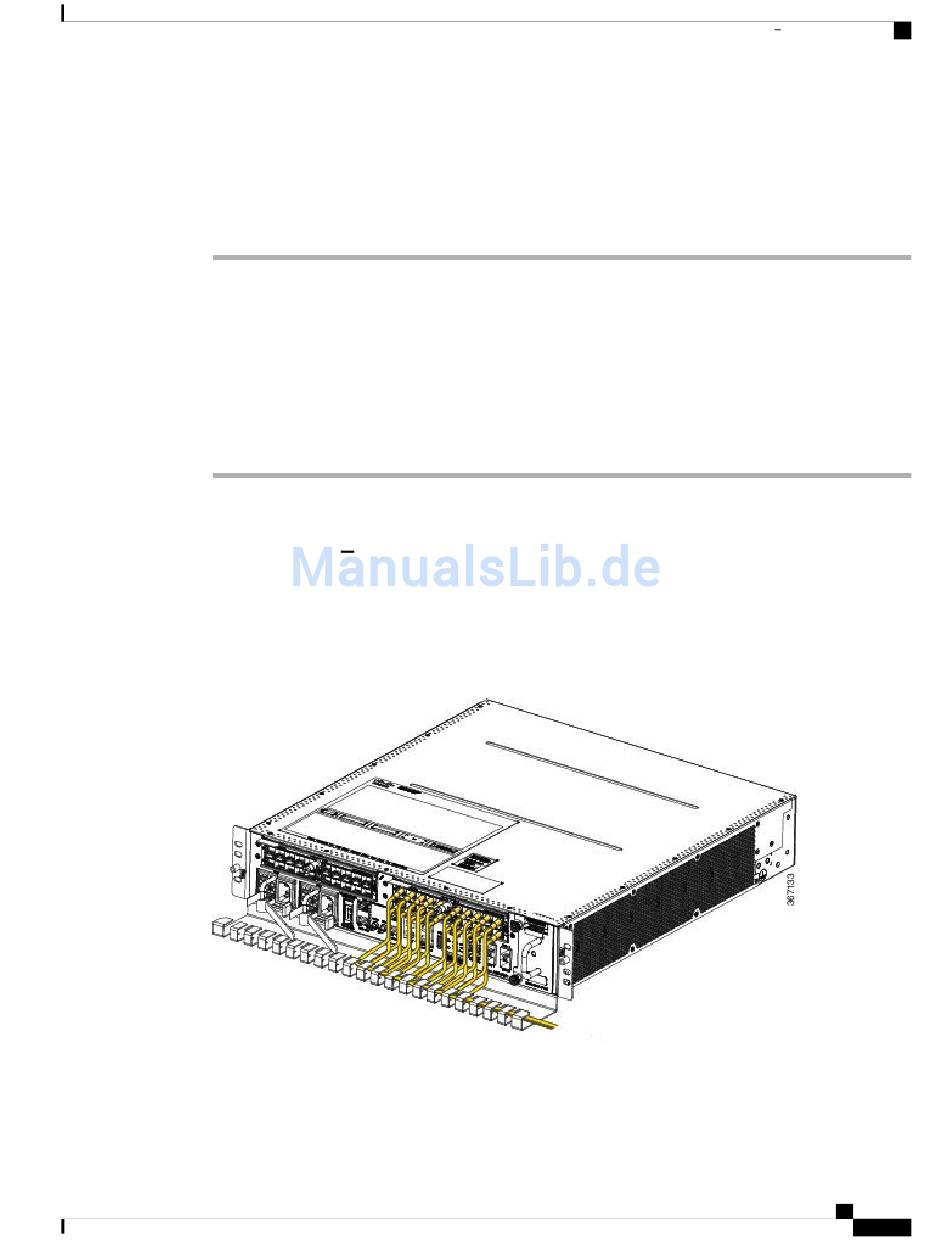

Abbildung 92: Beispiel-Kabelführung durch den Kabelführungs-Einschub für den Cisco ASR 9001-Router
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
Kabelführungs-Einschub Cisco ASR 9001
