Vorbereitung der Installation
Richtlinien zur Rack-Montage und zu den für den Luftstrom erforderlichen Abständen
Die Montagehalterungen am Cisco ASR 9001-Router-Chassis verfügen an der Ober- und Unterseite jeder
Hinweis
Halterung über jeweils zwei Löcher und drei Schlitze (längliche Löcher). Wenn der Cisco ASR 9001-Router
in einem 19-Zoll-Rack mit zwei Säulen montiert werden soll, müssen Sie zuerst die Löcher verwenden,
um die Halterungen am Rack auszurichten und zu positionieren. Führen Sie Schrauben durch die Löcher
in der Halterung in das Rack ein, bevor Sie Schrauben durch die Schlitze in der Halterung einführen.

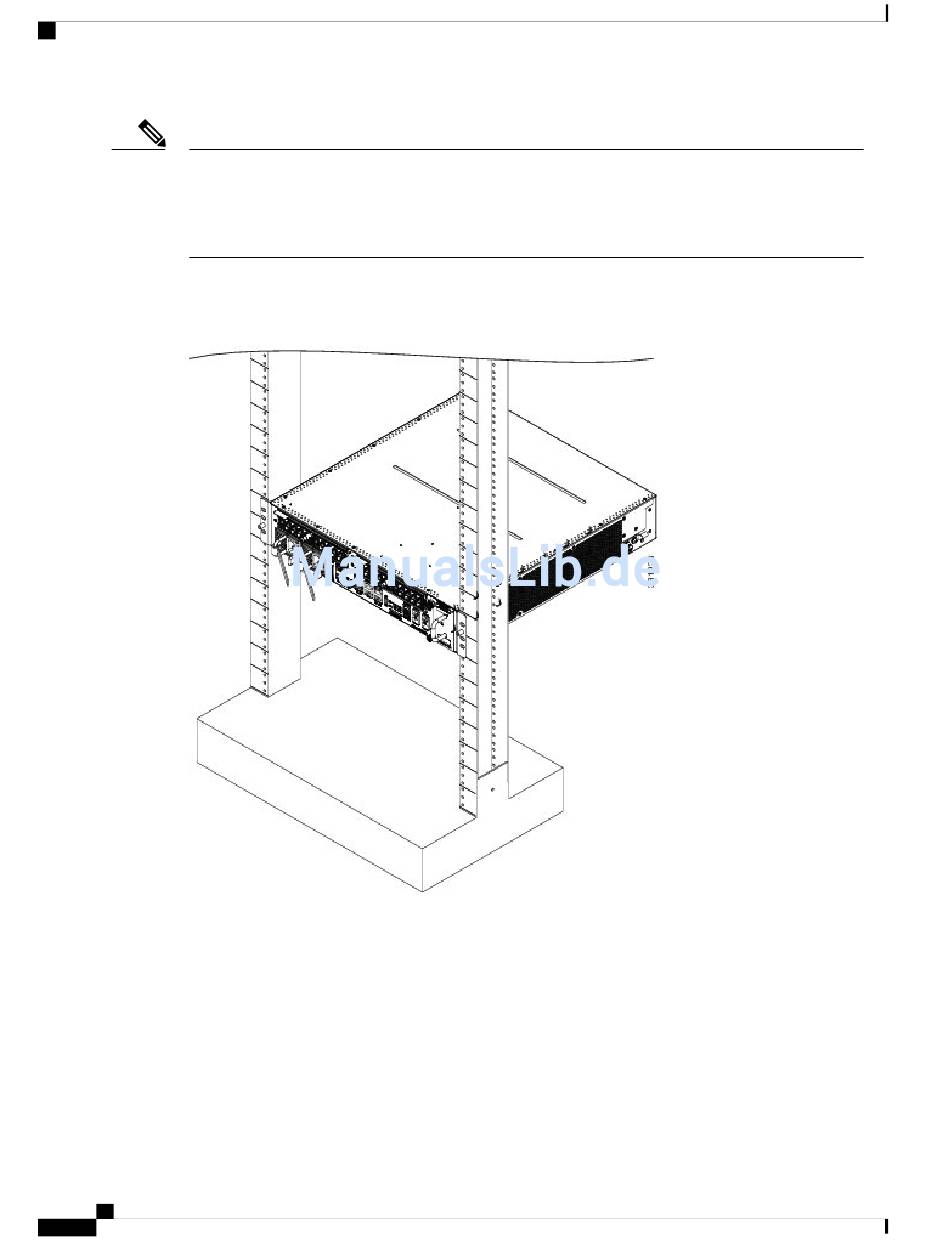

Abbildung 11: Cisco ASR 9001-Router in einem Rack mit zwei Säulen
Offenes Rack mit vier Säulen
Position b in Abbildung 9: Geräte-Rack-Typen, auf Seite 12 zeigt ein freistehendes, offenes Rack mit 4 Säulen
und zwei Montagesäulen an der Vorderseite sowie zwei Montagesäulen seitlich oder an der Rückseite. Die
Montagesäulen bei dieser Art von Rack sind oft verstellbar, sodass Sie die Einheit ganz hinten im Rack
montieren können anstatt bündig mit der Vorderseite des Racks.
Zur Montage des Cisco ASR-9901-Routers in einem Rack mit 4 Säulen werden zwei verstellbare Gleitschienen
mit 4 Säulen und zwei seitlich montierte Führungshalterungen mitgeliefert.Zur Montage des Cisco
ASR-9001-Routers in einem Rack mit 4 Säulen werden hinten montierte Führungshalterungen mitgeliefert.
