Modulare Port-Adapter
Die folgende Abbildung zeigt ein Beispiel des modularen Gigabit-Ethernet-Port-Adapters mit 20 Ports.

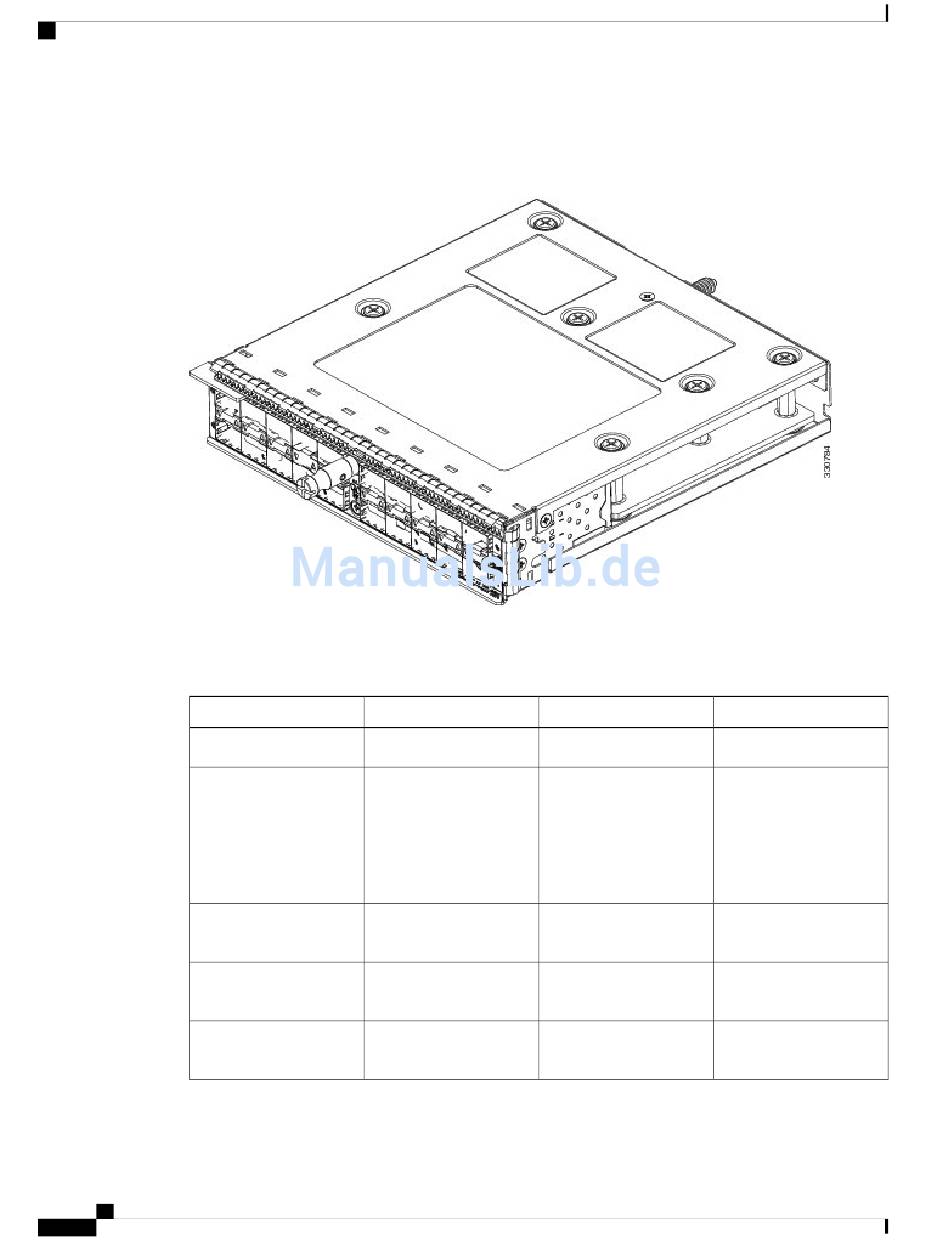

Abbildung 83: Modularer Gigabit-Ethernet-Port-Adapter mit 20 Ports
Die folgende Tabelle beschreibt die LEDs des modularen Gigabit-Ethernet-Port-Adapters mit 20 Ports.
Tabelle 9: LEDs des modularen Gigabit-Ethernet-Port-Adapters mit 20 Ports
LED-Kennzeichnung
A/L
STATUS
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
84
Farbe Status
Aus Aus
Grün Ein
Gelb Ein
Aus Aus
Grün Ein
Installation der Module und Kabel im Chassis
Bedeutung
Port ist nicht aktiviert.
Port ist aktiviert und
Verbindung besteht. Die
MPA-A/L-LED blinkt
grün, wenn
Datenverkehrsaktivität
vorhanden ist.
Port ist aktiviert und
Verbindung besteht nicht.
Modularer Port-Adapter
ist ausgeschaltet.
Modularer Port-Adapter
ist in Betrieb.
