Stromanschluss eines Routers mit Gleichstromversorgung

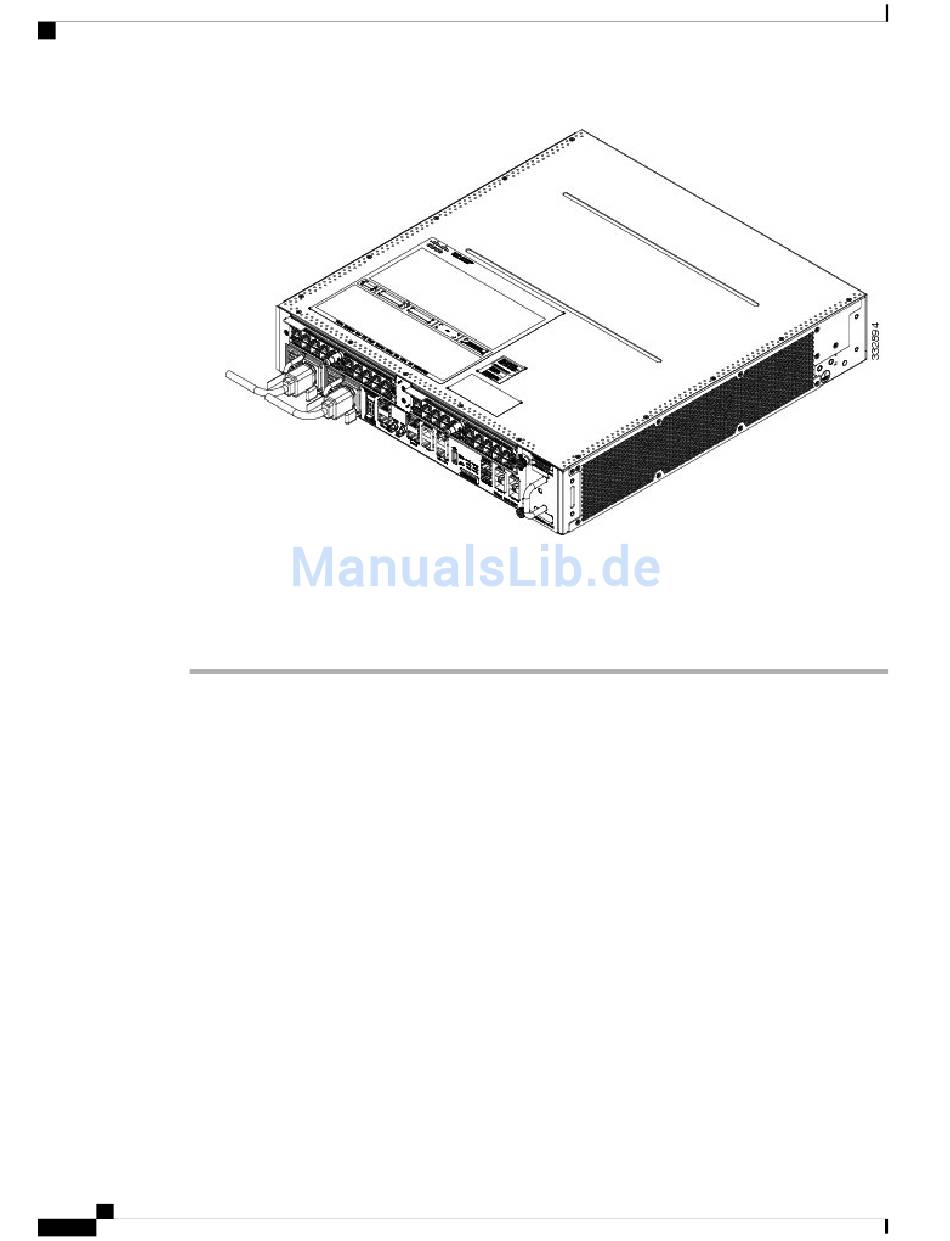

Schritt 5 Schließen Sie den Kabelbinder, um den Stecker des Wechselstromkabels in die Buchse des Strommoduls zu
sichern.
Schritt 6 Stecken Sie das andere Ende des Wechselstromkabels in die Quell-Wechselstrom-Buchse.
Schritt 7 Fahren Sie mit
Stromanschluss eines Routers mit Gleichstromversorgung
Dieser Abschnitt beinhaltet die Verfahren für den Anschluss der Zuleitungs-Gleichstromdrähte an einen Router
mit Gleichstromversorgung.
Die farbliche Kennzeichnung der Zuleitungs-Gleichstromdrähte hängt von der farblichen Kennzeichnung der
Gleichstromquelle des Standortes ab. Da es keinen Standard für die farbliche Kennzeichnung von
Zuleitungs-Gleichstromdrähten gibt, müssen Sie sicherstellen, dass die Zuleitungskabel mit der korrekten
positiven (+) und negativen (–) Polarität an das Strommodul angeschlossen sind:
• In einigen Fällen haben die Zuleitungs-Gleichstromdrähte eine Beschriftung für Positiv (+) oder Negativ
• Bei einem grünen (oder grün-gelben) Kabel handelt es sich für gewöhnlich um ein Erdungskabel.
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
108
Einschalten des Routers, auf Seite 111
(–). Dies ist eine relativ sichere Kennzeichnung der Polarität, allerdings müssen Sie die Polarität durch
eine Messung der Spannung zwischen den Gleichstromdrähten überprüfen. Vergewissern Sie sich
während der Messung, dass die positiven (+) und negativen (–) Drähte mit den positiven (+) und negativen
(–) Beschriftungen am Strommodul übereinstimmen.
Installation der Module und Kabel im Chassis
fort.
