Vorbereitung der Installation

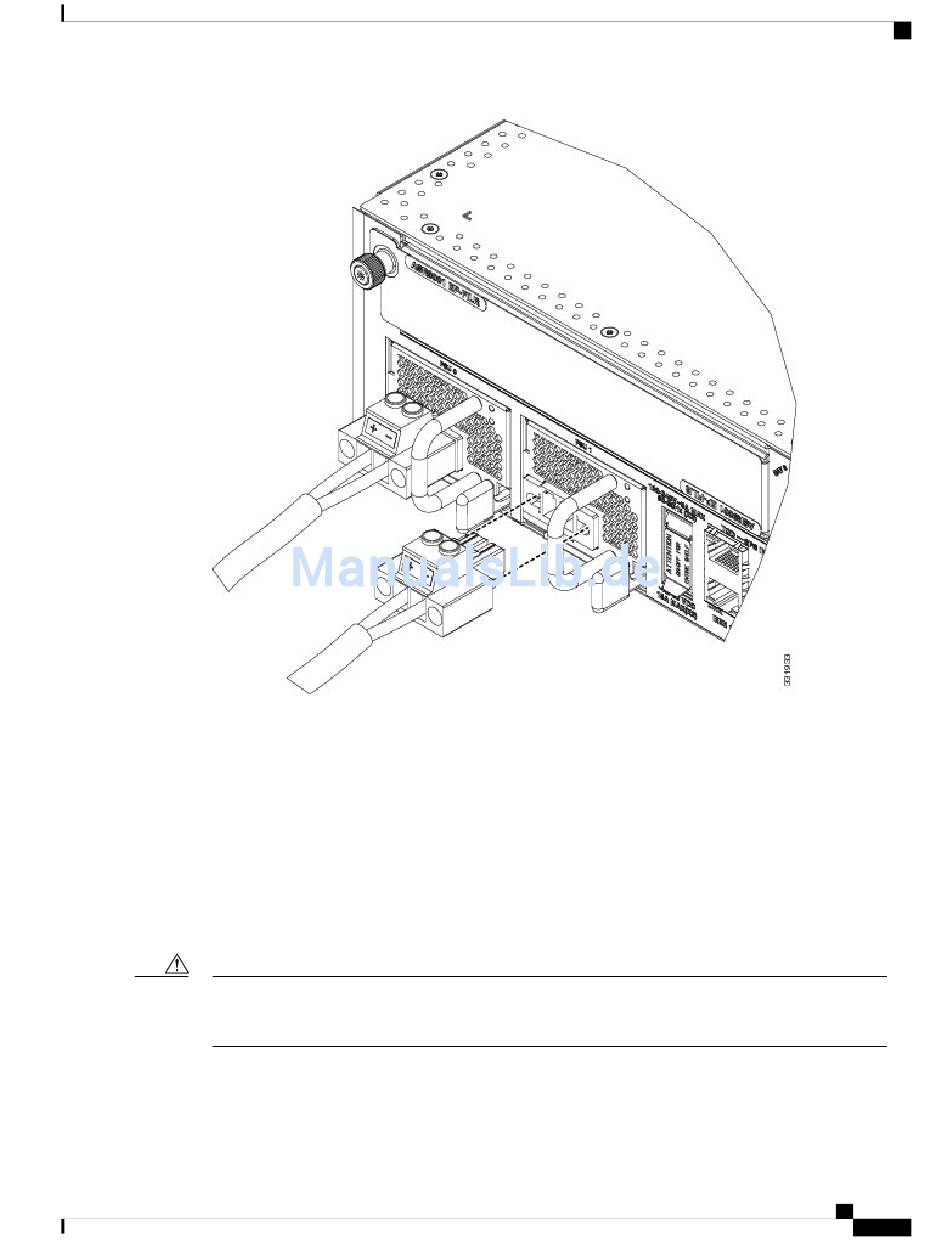

Abbildung 50: Verkabelungsschema für ein einzelnes Gleichstrommodul beim Cisco ASR 9001
Die farbliche Kennzeichnung der Zuleitungs-Gleichstromdrähte hängt von der farblichen Kennzeichnung der
Gleichstromquelle des Standortes ab. Da es keinen Standard für die farbliche Kennzeichnung von
Zuleitungs-Gleichstromdrähten gibt, müssen Sie sicherstellen, dass die Zuleitungskabel mit der korrekten
positiven (+) und negativen (–) Polarität an die Strommodule angeschlossen sind:
• In einigen Fällen haben die Zuleitungs-Gleichstromdrähte eine Beschriftung für Positiv (+) oder Negativ
(–). Dies ist eine relativ sichere Kennzeichnung der Polarität, allerdings müssen Sie die Polarität durch
eine Messung der Spannung zwischen den Gleichstromdrähten überprüfen. Vergewissern Sie sich
während der Messung, dass die positiven (+) und negativen (–) Drähte mit den positiven (+) und negativen
(–) Beschriftungen am Strommodul übereinstimmen.
• Bei einem grünen (oder grün-gelben) Kabel handelt es sich für gewöhnlich um ein Erdungskabel.
Gleichstrom-Module umfassen einen Verpolungsschutz, um Beschädigungen des Strommoduls zu
Vorsicht
verhindern, wenn eine umgekehrte Polarität erkannt wird. Es sollte aufgrund von umgekehrter Polarität
zu keinen Schäden kommen. Dennoch sollten Sie Verpolungen unverzüglich beheben.
Eine Liste der Nennwerte und der akzeptablen Wertbereiche für die Gleichstromversorgung finden Sie unter
Ausgangs-Gleichspannung des Stromversorgungssystems, auf Seite
