Schnellanleitung für Aggregation Services Router Cisco ASR 902 und ASR 902U Schnellanleitung für Aggregation Services Router Cisco ASR 902 und ASR 902U Überblick Installation des Cisco ASR 902-Routers Einschalten des Cisco Routers Konfigurieren des Cisco Routers beim Start Sicheres Ausschalten des Cisco Routers... -
Seite 2: Schnellanleitung Für Aggregation Services Router Cisco Asr 902 Und Asr 902U

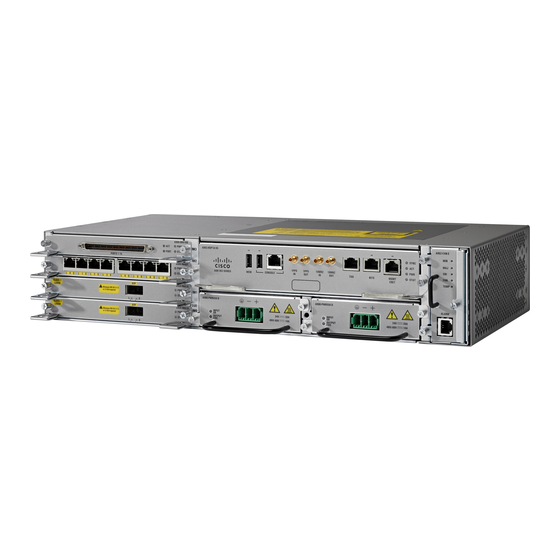

Revised: November 29, 2017, Schnellanleitung für Aggregation Services Router Cisco ASR 902 und ASR 902U Die Cisco Router ASR 902 und ASR 902U werden in diesem Dokument kollektiv als Cisco ASR 902-Router Hinweis bezeichnet. Unterschiede zwischen den Routern werden gesondert beschrieben. - Seite 3 Überblick Der Cisco ASR 902-Router erweitert das Produktportfolio von Cisco für Service-Provider und stellt umfassende und skalierbare Funktionen für Layer-2-VPN-(L2VPN-) und Layer-3-VPN-(L3VPN-)Services in einem kompakten Paket bereit. Außerdem unterstützen sie eine Vielzahl von Softwarefunktionen, einschließlich Carrier Ethernet-Funktionen, Timing over Packet und Pseudowire.
- Seite 4 (A902-FAN-F-B) schützt den Staubfilter im Chassis. RSP-Module Der Cisco ASR 902-Router wurde für die Verwendung eines einzelnen RSP-Moduls konzipiert, das die Datenebene, den Netzwerktakt und Funktionen der Kontrollebene für den Router handhabt. Mithilfe der RSP-Konfiguration können Sie die Cisco IOS-Software zur Steuerung des Chassis-Managements, des externen Managements und Systemstatusanzeigen auf dem Router verwenden.
- Seite 5 • Managementfunktionen für den Router • CPU der Kontrollebene (Host) und dazugehöriger Arbeitsspeicher, in dem Cisco IOS-XE und die Software zur Plattformsteuerung ausgeführt werden • Nichtflüchtiger Datenspeicher zur Speicherung von Software-Images, Konfigurationen und Systemdateien • Aktivierung sowie Überwachung des Vorhandenseins und des Zustands von Lüftereinschüben, Schnittstellenmodulen und Netzteilen •...
-
Seite 6: Installation Des Cisco Asr 902-Routers
Auf RSP-1 kann Slot 2 Port 0 nicht für den Traffic-Fluss auf 8X1-G Copper- und 8X1-G Hinweis SFP-Schnittstellenmodulen verwendet werden. Zusätzlich zu den Ports an einem RSP unterstützt der Cisco ASR 902-Router folgende Schnittstellenmodule: Installation des Cisco ASR 902-Routers In den folgenden Abschnitten wird erläutert, wie der Router und seine Komponenten installiert werden. -
Seite 7: Installation Des Router-Chassis Im Rack
Verfahren Schritt 1 Entfernen Sie die Rackmontage-Halterungen aus dem Zubehör-Kit und positionieren Sie sie neben dem Router-Chassis. Die nachstehende Abbildung zeigt, wie die Halterungen am Cisco ASR 902-Router für ein 19-Zoll-Rack (EIA) befestigt werden. Abbildung 2: Befestigung von Halterungen für ein 19-Zoll-EIA-Rack Schritt 2 Positionieren Sie eine der Halterungen an der Seite des Chassis und richten Sie die Schraubenlöcher aus. -
Seite 8: Installation Der Erdungsverbindung Des Chassis
Installation der Erdungsverbindung des Chassis Bevor Sie den Netzanschluss einstecken bzw. die Stromzufuhr zum Cisco ASR 902-Router einschalten, müssen Sie für eine ausreichende Erdungsverbindung Ihres Routers zum Chassis sorgen. In diesem Abschnitt wird beschrieben, wie Sie das Cisco ASR 902-Router-Chassis erden. Der Router bietet zwei Möglichkeiten zur Befestigung eines 2-Loch-Erdungs-Kabelschuhs, je nachdem, welche Rackmontagehalterungen Sie verwenden, um den Router zu installieren. - Seite 9 • 19-Zoll-Rack (EIA) – Bringen Sie die Erdungslasche auf der Rückseite des Routers an, wie in der nachstehenden Abbildung gezeigt. Abbildung 4: Anbringen einer Erdungslasche auf der Router-Rückseite Erdungslasche (19-Zoll-Rack nach EIA) • 300-mm-Schrank (ETSI) – Bringen Sie die Erdungslasche auf der Rackmontagehalterung an der Router-Vorderseite an, wie in der nachstehenden Abbildung gezeigt.
- Seite 10 Dieses Gerät wird an einem Ort mit beschränktem Zugang installiert und muss dauerhaft mit einem Erdungsleiter aus Kupfer von mindestens 6 AWG geerdet werden. Führen Sie die folgenden Schritte durch, um den Cisco ASR 902-Router mithilfe einer Zweiloch-Erdungslasche und dem entsprechenden Befestigungspunkt zu erden. Die meisten Betreiber verlangen einen Erdungsleiter von mindestens 6 AWG. Überprüfen Sie die Anforderungen Ihres Betreibers hinsichtlich der Erdung.
-
Seite 11: Installation Des Lüftereinschubs
Schritt 5 Verbinden Sie das andere Ende des Erdungsleiters mit einem geeigneten Erdungspunkt an Ihrem Standort. Installation des Lüftereinschubs Der Lüftereinschub ist eine modulare Einheit, die den Cisco ASR 902-Router kühlt. Gehen Sie folgendermaßen vor, um den Lüftereinschub im Chassis zu installieren:... - Seite 12 Schritt 3 Befestigen Sie den Lüftereinschub mithilfe der unverlierbaren Schrauben am Chassis. Das empfohlene maximale Drehmoment beträgt 0,62 Nm. Damit ist das Verfahren für die Installation oder den Austausch des Lüftereinschubs in einem Cisco ASR 902-Router abgeschlossen. Informationen zum Anschließen von Kabeln am Alarm-Port des Lüftereinschubs, finden Sie im Abschnitt Anschließen des Lüftereinschub-Alarm-Ports im Hardwareinstallationshandbuch zu den Aggregation Services Routern Cisco ASR 902...
-
Seite 13: Installation Eines Rsp-Moduls
Schritt 5 Führen Sie zur Installation des Lüftereinschubs im Chassis die folgenden Schritte aus: Siehe Abschnitt Installation des Lüftereinschubs. RSP-Installation Führen Sie diese Schritte zur Handhabung eines RSP-Moduls im Cisco ASR 902-Router aus: Installation eines RSP-Moduls Gehen Sie folgendermaßen vor, um ein RSP-Modul im Router-Chassis zu installieren: Verfahren Schritt 1 Stellen Sie sicher, dass genügend Platz für alle Geräte ist, die mit den Ports am Modul verbunden werden. - Seite 14 Schritt 3 Setzen Sie das Modul in den Steckplatz ein. Stellen Sie sicher, dass die Seiten des Moduls an den Führungen auf beiden Seiten des Schachts ausgerichtet sind, wie in der nachstehenden Abbildung gezeigt. Abbildung 9: Installation des RSP beim Cisco ASR 902-Router Schritt 4 Schieben sie das Modul vorsichtig in den Steckplatz, bis die EMI-Dichtung am Modul das Modul im angrenzenden Steckplatz berührt und beide Auswerferhebel im Winkel von ca.
-
Seite 15: Installation Eines Schnittstellenmoduls
Hinweis Schließen Sie alle nicht benutzten SFP-Ports mit SFP-Staubkappen, um zu verhindern, dass sich im Gehäuse Staub ansammelt. Die Staubkappen (Cisco Teilenummer A900-DCAP-SFP-S= (24 Kappen pro Packung) oder Cisco Teilenummer A900-DCAP-SFP-L= (240 Kappen pro Packung)) können bei Cisco bestellt werden. - Seite 16 Installation des Gleichstrom-Netzteils Hinweis Diese Ausrüstung ist geeignet für die Installation in Netzwerk- und Telekommunikationseinrichtungen sowie an Standorten, wo die NEC-Norm Gültigkeit hat. Sie ist geeignet für die Installation als Teil einer gemeinsamen Potentialausgleichsanlage. Die Erdungsarchitektur dieses Produkts ist DC-isoliert (DC-I) für Gleichspannungsprodukte. Vorsicht Gleichspannungsprodukte weisen eine Nennspannung von 48 V DC auf.
-
Seite 17: Aktivieren Des Dc-Netzteils
• LED für FEHLER AUSGANG leuchtet rot Wenn die LEDs ein Problem anzeigen, konsultieren Sie den Abschnitt Fehlerbehebung im Hardwareinstallationshandbuch zu den Aggregation Services Routern Cisco ASR 902 und ASR 902U. Wenn Sie ein redundantes DC-Netzteil installieren, müssen Sie sicherstellen, dass jedes Netzteil an eine separate Spannungsquelle angeschlossen ist, um bei einem Stromausfall Energieverluste zu verhindern. -
Seite 18: Installation Eines Wechselstromnetzteil-Moduls
Verbindung eines Cisco ASR 902-Routers mit dem Netzwerk Beim Anbringen der Kabel an den RSPs empfehlen wir, eine ausreichende Kabelreserve zuzugeben, damit Hinweis der Lüftereinschub entfernt werden kann. In den folgenden Abschnitten wird beschrieben, wie ein Cisco ASR 902-Router mit dem Netzwerk verbunden wird:... -
Seite 19: Verbinden Der Konsolenkabel
Verbinden der Konsolenkabel In den folgenden Abschnitten wird beschrieben, wie ein Cisco ASR 902-Router mit Konsolenkabeln mit dem Netzwerk verbunden wird: Anschließen an den seriellen USB-Port mit Microsoft Windows Dieser Vorgang zeigt, wie mithilfe von Microsoft Windows ein Anschluss zum seriellen USB-Port erfolgt. -
Seite 20: Einschalten Des Cisco Routers
• 1 Stopp-Bit Abbildung 13: Verbindung des USB-Konsolenkabels mit dem Cisco ASR 902-Router Einschalten des Cisco Routers Stellen Sie sicher, dass alle Kartensteckplätze und Fächer verschlossen sind. Bringen Sie Blindplatten vor leeren Steckplätzen an. Sorgen Sie dafür, dass Fächer für Netzteile immer gefüllt sind. Wenn Sie ein Netzteilfach unbedeckt lassen, können die Pins auf der... - Seite 21 (EMI) ab, die möglicherweise andere Geräte stören, und sie leiten Kühlluft durch das Chassis. Betreiben Sie das System nur, wenn alle Karten, Frontplatten, Frontabdeckungen und hinteren Abdeckungen installiert sind. Anweisung 1029 Starten Sie nach der Installation des Cisco Routers und dem Anschluss der Kabel den Router, und führen Sie die folgenden Schritte aus: Verfahren...
-
Seite 22: Überprüfen Der Frontplatten-Leds
If you are unable to comply with U.S. and local laws, return this product immediately. A summary of U.S. laws governing Cisco cryptographic products may be found at: http://www.cisco.com/wwl/export/crypto/tool/stqrg.html If you require further assistance please contact us by sending email to export@cisco.com. -
Seite 23: Überprüfung Der Hardwarekonfiguration
Bevor Sie mit dem Konfigurationsprozess fortfahren, überprüfen Sie den aktuellen Router-Status, indem Sie den Befehl show version eingeben. Mithilfe des Befehls show version wird die Version der Cisco IOS-Software angezeigt, die auf dem Router verfügbar ist. Informationen zum Ändern der Konfiguration nach der Erstellung finden Sie in den Cisco IOS-Konfigurations- und Befehlsreferenz-Handbüchern. -
Seite 24: Globale Parameter Konfigurieren
Verfahren Schritt 1 Wenn Ihr System startet, geben Sie bei Aufforderung „Nein“ an. Beispiel: --- System Configuration Dialog --- Would you like to enter the initial configuration dialog? [yes/no]: no Schritt 2 Drücken Sie die Eingabetaste, um in den Benutzer-EXEC-Modus zu gehen. Daraufhin wird die folgende Aufforderung angezeigt: Router>... -
Seite 25: Überprüfen Der Aktuellen Konfigurationseinstellungen
Die grundlegende Management-Einrichtung konfiguriert genügend Netzwerkverbindungen für die Verwaltung des Systems; bei der erweiterten Einrichtung werden Sie aufgefordert, jede Schnittstelle auf dem System zu konfigurieren. Detaillierte Informationen zur Einstellung globaler Parameter finden Sie im Softwarekonfigurationsleitfaden für Cisco ASR 900 Router. Überprüfen der aktuellen Konfigurationseinstellungen Um den Wert der von Ihnen gemachten Einstellungen zu prüfen, geben Sie bei der Router#-Eingabeaufforderung den Befehl „show... -
Seite 26: Sicheres Ausschalten Des Cisco Routers
Routers verloren. Sicheres Ausschalten des Cisco Routers In diesem Abschnitt wird erläutert, wie der Cisco Router ausgeschaltet wird. Wir empfehlen, vor dem Trennen des Chassis von der Spannungsversorgung den Befehl reload einzugeben. Dadurch wird sichergestellt, dass das Betriebssystem alle Dateisysteme bereinigt. - Seite 27 • Die Dokumentation für die unterstützten Software-Funktionen finden Sie unter https://www.cisco.com/c/en/us/support/routers/ asr-903-series-aggregation-services-routers/products-installation-and-configuration-guides-list.html.
