Installation der Module und Kabel im Chassis
Verfahren
Schritt 1
Befestigen Sie ein ESD-Schutzband für Handgelenk oder Knöchel und folgen Sie den Anweisungen für den
Gebrauch.
Schritt 2
Beachten Sie die aktuellen Schnittstellenkabelverbindungen zu den Ports am RP.
Schritt 3
Trennen Sie beginnend mit mit dem Schnittstellenkabel am unteren Port des RP die Kabel von der
RP-Schnittstelle.
Schritt 4
Wiederholen Sie Schritt 3 für alle verbleibenden Schnittstellenkabel, beginnend bei den unteren Ports nach
oben, und fahren Sie dann mit Schritt 5 fort.
Schritt 5
Lösen Sie die unverlierbare Montageschraube am Kabelführungs-Einschub und entfernen Sie den Einschub
aus dem Chassis (siehe Abbildung oben).
Anschließen der Routingprozessorkabel
In diesem Abschnitt wird beschrieben, wie Kabel an die Konsolen-, AUX- und Ethernet-Ports am RP
angeschlossen werden. Bei den Konsolen- und AUX-Ports handelt es sich um asynchrone serielle Ports. Alle
Geräte, die an diese Ports angeschlossen werden, müssen asynchron übertragen können. Die meisten Modems
sind asynchrone Geräte.
Die folgende Abbildung zeigt ein Beispiel für einen RP mit Datenterminal und den beschriebenen
Modemverbindungen.

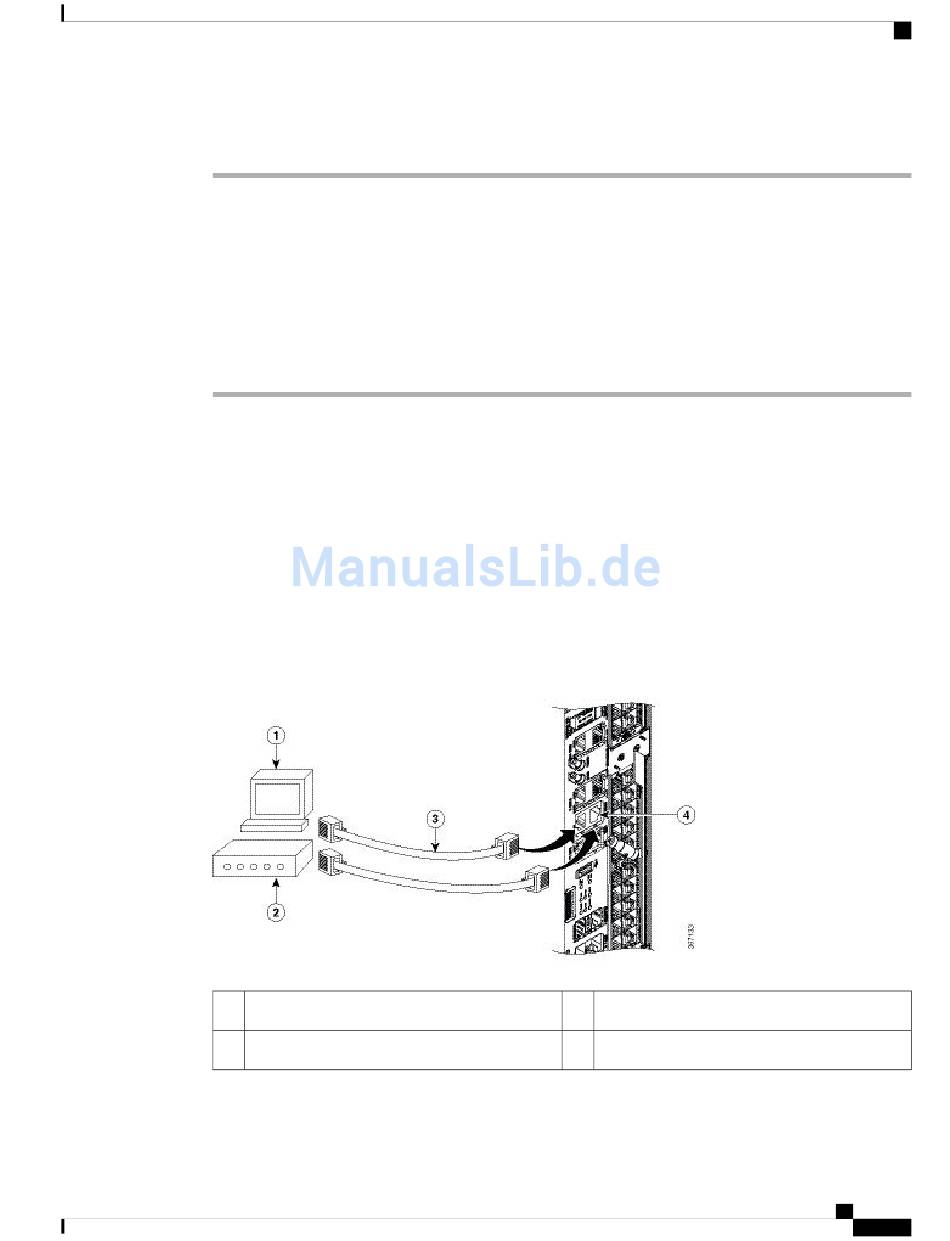

Abbildung 94: Konsolen- und AUX-Port-Verbindungen des Routingprozessors
1
2
Konsolen-Terminal
Modem
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
Anschließen der Routingprozessorkabel
3
RJ-45-Kabel
4
Konsolen- und AUX-Port
103
