Fehlerbehebung der Installation
Backplane-Ethernet-Netzwerk sowie Leistungsregelung durch den CAN Bus. Darüber hinaus führt die CPU
auf der RP-Karte auch die Routing-Protokolle aus.

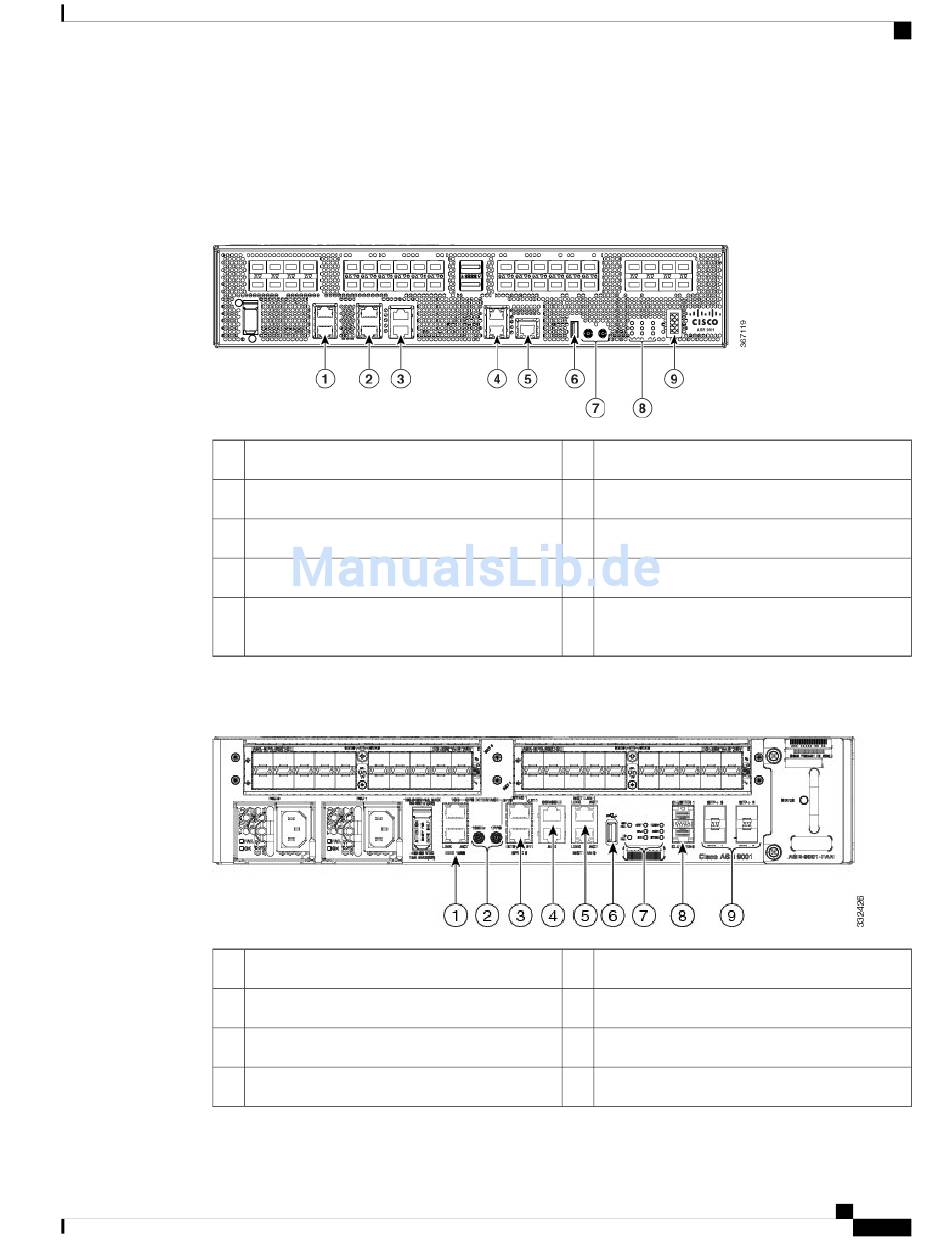

Die folgende Abbildung zeigt die Steckplätze, Ports und LEDs an der Vorderseite der RP-Karte.
Abbildung 103: Vorderseite des Cisco ASR 9901-Router-Chassis
1 SYNC (BITS/J.211)-Ports
2 Service-LAN- und ToD-Ports
3 KONSOLEN- und AUX-Ports
4 Management-LAN-Ports
5 Connectivity Management Processor-
(CMP-)Port
Abbildung 104: Vorderseite des Cisco ASR 9001-Router-Chassis
1 Service-LAN- und ToD-Ports
2 10-MHz- und 1-PPS-Ports
3 SYNC (BITS/J.211)-Ports
4 KONSOLEN- und AUX-Ports
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
Routingprozessor-Übersicht
6 Externer USB-Port
7 10-MHz- und 1-PPS-Ports
8 Neun separate LED-Anzeigen
9 LED-Matrix-Anzeige
6 Externer USB-Port
7 Acht separate LED-Anzeigen
8 CLUSTER-Ports
9 SFP+-Ports der Linecard
