Da beide Ports auf der RP-Karte unterstützt werden, ist MGT LAN 0 immer eingeschaltet. MGT LAN 0
Hinweis
leuchtet auf, wenn diese Option ausgewählt ist.

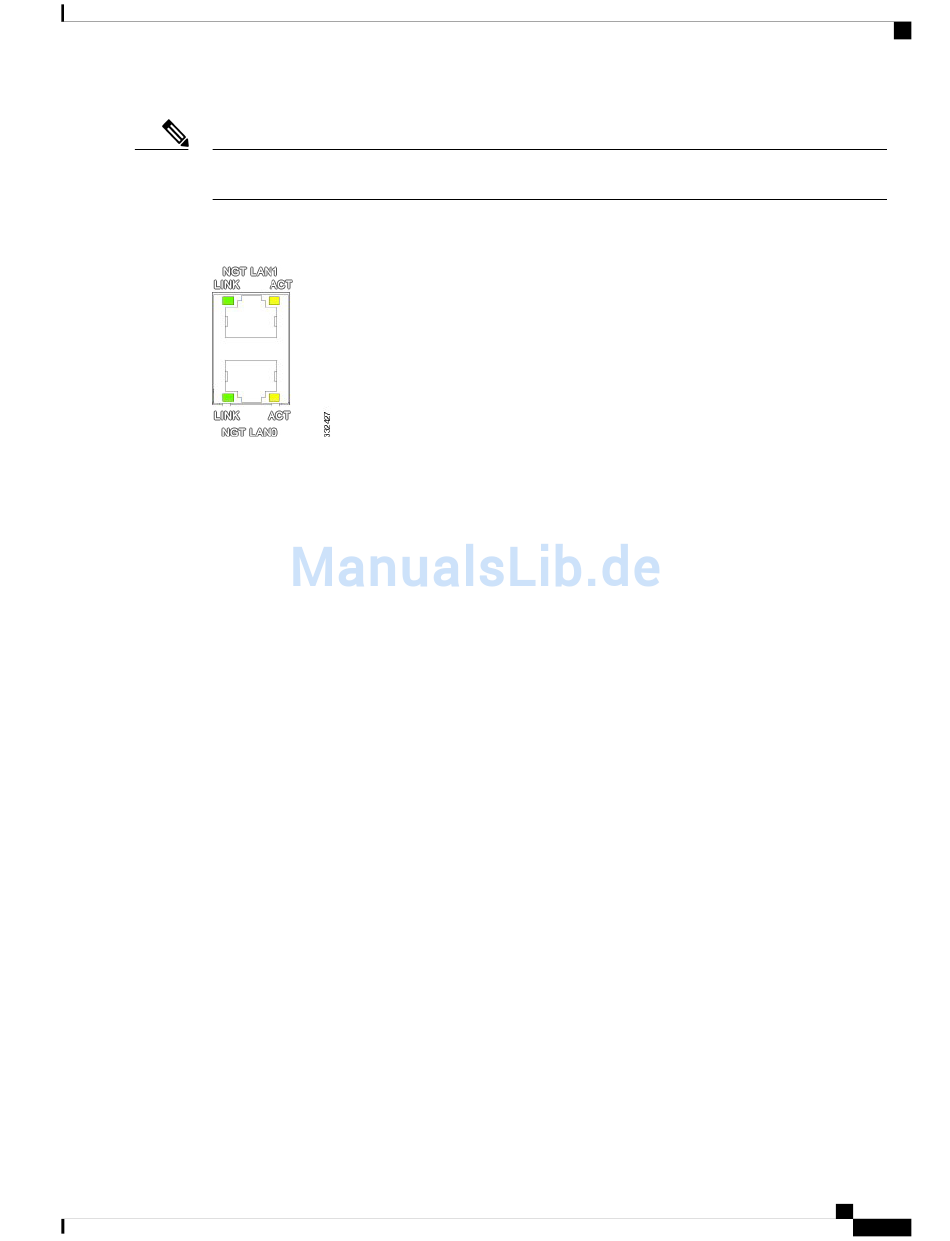

Abbildung 105: Aktivitäts-LED-Anzeigen der Management-LAN-Ports

AUX- und Konsolen-Ports

Die AUX- und Konsolenports am Routingprozessor sind asynchrone serielle EIA/TIA-232-Ports (auch bekannt
als RS-232) zum Anschluss externer Geräte für die Überwachung und Verwaltung des Systems:
• AUX-Port: RJ45-Schnittstelle, die Flusskontrolle unterstützt und häufig zum Anschluss eines Modems,
• Konsolen-Port: Buchse, die eine RJ45-Schnittstelle für den Anschluss eines Konsolenterminals bietet.
Überwachung kritischer, wichtiger und untergeordneter Alarmstatus
Alarme warnen vor:
• Übertemperatur einer Komponente in der Karte
• Ausfall des Lüfters im Lüftereinschub
• Überstrom in einem Netzteil
• Spannung auf der Karte außerhalb der Toleranz
Der Alarm-LEDs werden durch die CAN-Mikrocontroller-Software überwacht, die die Grenzwerte zur
Auslösung der unterschiedlichen Alarmstufen festlegt.
Die RP-Karte überprüft das System kontinuierlich auf Temperatur, Spannung, Stromstärke und
Lüftergeschwindigkeiten. Wenn ein Grenzwert überschritten wird, legt der RP die zutreffende Alarmstufe an
der Alarm-Karte fest, wodurch die entsprechende LED aufleuchtet, und aktiviert die zugehörigen
Alarmanzeige-Relais, um eventuell angeschlossene externe optische oder akustische Alarme auszulösen. Der
RP protokolliert außerdem eine Meldung über die Grenzwertüberschreitung auf der Systemkonsole.
einer Channel-Service-Unit (CSU) oder anderer optionaler Geräte für die Verwaltung über Telnet
verwendet wird.
