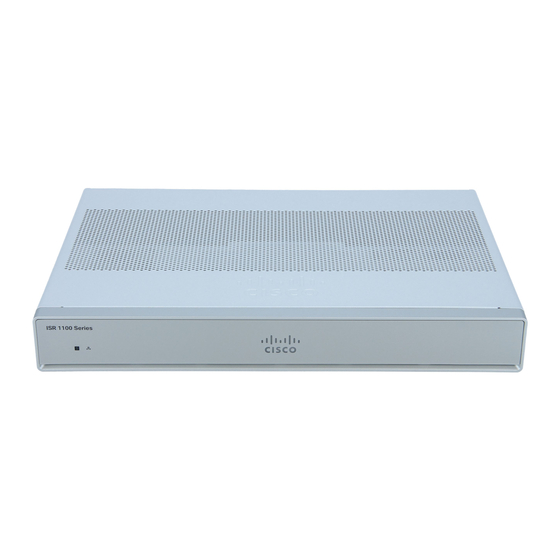

Hardwareinstallationshandbuch für Cisco Integrated Services Router
der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
Erste Veröffentlichung: 30 September 2019
Americas Headquarters
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco ISR1100-Serie
Inhaltszusammenfassung für Cisco ISR1100-Serie
- Seite 1 Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) Erste Veröffentlichung: 30 September 2019 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883...
- Seite 2 © 2019 Cisco Systems, Inc. Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
K A P I T E L 4 Standardkonfiguration beim Start Standardkonfiguration des Cisco ISR1100-4G Routers Standardkonfiguration des Cisco ISR1100-6G Routers K A P I T E L 5 Installation externer Module Sicherheitswarnungen Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) - Seite 4 INHALTSVERZEICHNIS Unterstützte SFP-Module Installieren und Entfernen von SFP-Modulen Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 5: Überblick Über Den Cisco Isr1100-4G Und Cisco Isr1100-6G
Stromversorgung, auf Seite 5 • LED-Kontrollleuchten, auf Seite 6 Cisco ISR1100-4G-Router In diesem Abschnitt werden das Chassis beschrieben und die technischen Spezifikationen des Cisco ISR1100-4G-Routers vorgestellt. Chassis-Ansichten Abbildung 1 und 2 zeigen die Vorder- und Rückseite des ISR1100-4G Routers. Die Abbildungen zeigen die Position der Netzanschlussstellen, Statusindikatoren und Chassis-Kennzeichnungsschilder an. - Seite 6 USB 3.0, maximal 4,5 W Bulk Flash 8 GB eMMC pSLC Hinweis Nutzbarer Speicher beträgt nur 5,8 GB. Serial Flash Dual 16 MB Arbeitsspeicher DDR4 ECC DRAM 4 GB GE-WAN-Port Physische Spezifikationen Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 7: Cisco Isr1100-6G-Router
FCC Klasse A, ICES Klasse A, VCCI Klasse A Umweltinformationen ROHS 6/6 Cisco ISR1100-6G-Router In diesem Abschnitt werden das Chassis beschrieben und die technischen Spezifikationen des Cisco ISR1100-6G-Routers vorgestellt. Chassis-Ansichten Abbildung 1 und 2 zeigen die Vorder- und Rückseite des ISR1100-6G-Routers, die die Position der Netzanschlussstellen, Statusindikatoren und Chassis-Kennzeichnungsschilder anzeigen. - Seite 8 USB 3.0, maximal 4,5 W Bulk Flash 8 GB eMMC pSLC Nutzbarer Arbeitsspeicher beträgt nur 5,8 GB. Hinweis Serial Flash Dual 16 MB Arbeitsspeicher DDR4 ECC DRAM 4 GB GE-WAN-Ports Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 9: Stromversorgung
Die Spezifikationen für externe Netzteile lauten wie folgt: Tabelle 3: Spezifikation der externen Netzteile Eingangsspannung (Wechselstrom) 100 bis 240 VAC (nominal) AC-Eingangsfrequenz 50 - 60 Hz Maximale Ausgangsleistung 30 Watt Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) -
Seite 10: Led-Kontrollleuchten
System ist ausgeschaltet Gelb (blinkend) Boot-Phase Grün (durchgehend leuchtend) Normaler Betrieb Gelb (durchgehend leuchtend) System schaltet aus/Fehler STATUS Grün OMP-Verbindung ist aktiv System ist ausgeschaltet oder OMP-Verbindung ist unterbrochen Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) - Seite 11 System ist ausgeschaltet Gelb (blinkend) Boot-Phase Grün (durchgehend leuchtend) Normaler Betrieb Gelb (durchgehend leuchtend) System schaltet aus/Fehler STATUS Grün OMP-Verbindung ist aktiv System ist ausgeschaltet oder OMP-Verbindung ist unterbrochen Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
- Seite 12 Link ist nicht verbunden oder abgeschaltet Verbindung wurde hergestellt LEDs des SFP-Ethernet-Ports (4-5) Grün (dauerhaft) Grün (blinkend) Datenübertragung läuft auf dem Link Link ist nicht verbunden oder abgeschaltet Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 13: Vorbereitung Der Installation
Das Installieren, Ersetzen oder Warten dieses Geräts sollte ausschließlich geschultem, qualifiziertem Personal gestattet werden. Anweisung 1030 Warnung Die Entsorgung dieses Produkts sollte gemäß allen Bestimmungen und Gesetzen des Landes erfolgen. Anweisung 1040 Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) -
Seite 14: Anweisungen Zur Standortvorbereitung
• Stellen Sie sicher, dass der Bereich um den Router frei von Staub und leitfähigem Material gehalten wird. • Befolgen Sie die entsprechenden Luftstromvorgaben, damit das Kühlsystem normal funktioniert. • Befolgen Sie die ESD-Schutzverfahren, um Schäden am Router zu vermeiden. Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) -
Seite 15: Umgebungsbedingungen
Luftfeuchtigkeit von 10 % bis 85 % zulässig (nicht kondensierend). Anforderungen bezüglich der Luftströmung Wenn Sie Ihren Standort für die Installation von Cisco ISR1100-4G- und Cisco ISR1100-6G-Routern planen, lassen Sie genügend Platz darum herum frei. Für die Installation benötigte Werkzeuge und Ausrüstung Sie benötigen folgende Werkzeuge und Geräte zur Installation und Aktualisierung des Routers und seiner... - Seite 16 Vorbereitung der Installation Für die Installation benötigte Werkzeuge und Ausrüstung Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 17: Installation Und Anschluss Von Cisco Isr1100-4G Und Cisco Isr1100-6G
K A P I T E L Installation und Anschluss von Cisco ISR1100-4G und Cisco ISR1100-6G In diesem Kapitel wird beschrieben, wie Sie die Router Cisco ISR1100-4G und Cisco ISR1100-6G installieren und anschließen. • Auspacken des Routers, auf Seite 13 •... - Seite 18 Legen Sie den Router auf einem Schreibtisch oder Regalbrett ab. Auf der Unterseite des Routers befinden sich zum Schutz des Routers und der Aufstellfläche vier Gummifüße. Ablegen des Routers auf einem Schreibtisch oder einem Regalbrett Hinweis Stapeln Sie Router nicht aufeinander. Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 19: Anschließen Von Cisco Isr1100-4G Und Cisco Isr1100-6G
4. Stellen Sie sicher, dass das Kabel den Zugriff auf andere Routerkomponenten nicht berührt oder blockiert. Hinweis Zur Veranschaulichung haben wir das Bild eines ISR1100-4G Routers verwendet, um die Chassis-Erdung zu zeigen. Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) -
Seite 20: Anschluss Des Netzkabels
Abbildung 4: Chassis Erdung für ISR1100-6G Anschluss des Netzkabels Vor dem Anschließen des Routers stellen Sie sicher, dass Sie Folgendes haben: • Antistatikband • Netzkabel, die für Ihren geografischen Standort geeignet sind. Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) -
Seite 21: Anschließen Des Routers An Eine Konsole
Umgebungstemperatur den empfohlenen Höchstwert von 40 °C übersteigt. Anweisung 1047 Anschließen des Routers an eine Konsole Sie können die Router Cisco ISR1100-4G und Cisco ISR1100-6G über eine Managementkonsole konfigurieren und verwalten. Zum Verbinden des Routers mit einer Managementkonsole verwenden Sie den Konsolenanschluss, der Kabel mit RJ-45-Anschluss aufnimmt. - Seite 22 1. Installieren Sie die seriellen USB-Treiber. 2. Starten Sie das Terminal-Utility. 3. Greifen Sie von einer Terminalshell aus mit dem folgenden Befehl auf den Konsolenanschluss zu: $ screen /dev/tty.usbserial* 115200,cs8 Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 23: Standardkonfiguration Beim Start
K A P I T E L Standardkonfiguration beim Start Jeder Cisco ISR1100-4G- und Cisco ISR1100-6G-Router wird ab Werk mit einer Standardkonfiguration ausgeliefert. Die Standardkonfigurationsdatei legt die Standard-CLI-Aufforderung auf vEdge# fest, konfiguriert OMP und ermöglicht die Protokollierung von syslog-Nachrichten in einer Datei. - Seite 24 512 Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 25: Standardkonfiguration Des Cisco Isr1100-6G Routers
$6$tebXK3g64oMdWjSp$kIbJ/qShDI4/eLQ0M8NLyCK7rlmsZAlnwGFqCVZc7rNlIE6f8O1Q6IuP4pHJinc8pSTNGAEYtoCAwDuAiGPF9/ logging disk enable Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) - Seite 26 512 Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
-
Seite 27: Installation Externer Module
Unterstützte SFP-Module Der ISR1100-6G Router verfügt über zwei SFP-Steckplätze an der Vorderseite. Auf diesem Router werden nur von Cisco zertifizierte SFP-Module unterstützt. In den folgenden Tabellen finden Sie die SFP-Module, die auf dem ISR1100-6G-Router unterstützt werden. Tabelle 6: Unterstützte Transceiver für Kupfer... -
Seite 28: Installieren Und Entfernen Von Sfp-Modulen
1. Lesen Sie den Abschnitt „Sicherheitswarnungen“ und trennen Sie das Netzteil, bevor Sie ein Modul austauschen. 2. Schieben Sie das SFP-Modul in den Routeranschluss, bis es einrastet. Hinweis Das folgende Bild dient nur als Referenz. Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G) - Seite 29 Verriegelungstyp hängt nicht von SFP-Modellen oder Technologien ab. Weitere Informationen zur jeweiligen SFP-Technologie und dem SFP-Modell finden Sie auf dem Aufkleber an der Seite des SFP. Abbildung 6: Verriegelungsmechanismen zum Trennen von SFP-Modulen Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
- Seite 30 • 1: Schiebeverriegelung • 2: Schwenk- und Schiebeverriegelung • 3: Verschluss • 4: Kunststoffverriegelung 3. Greifen Sie das SFP an beiden Seiten, und entnehmen Sie es aus dem Router. Hardwareinstallationshandbuch für Cisco Integrated Services Router der Serie ISR1100 (ISR1100-4G und ISR1100-6G)
