Installation der Module und Kabel im Chassis
Verfahren
Schritt 1 Befestigen Sie ein ESD-Schutzband für Handgelenk oder Knöchel und folgen Sie den Anweisungen für den
Gebrauch.
Schritt 2
Beachten Sie die aktuellen Schnittstellenkabelverbindungen zu den Ports am RP.
Schritt 3 Trennen Sie beginnend mit mit dem Schnittstellenkabel am unteren Port des RP die Kabel von der
RP-Schnittstelle.
Schritt 4 Wiederholen Sie Schritt 3 für alle verbleibenden Schnittstellenkabel, beginnend bei den unteren Ports nach
oben, und fahren Sie dann mit Schritt 5 fort.
Schritt 5 Lösen Sie die Montageschrauben an jedem Ende der Kabelführungshalterung und entfernen Sie die Halterung
aus dem Chassis (siehe Abbildung oben).
Kabelführungshalterung Cisco ASR 9001
Der Cisco ASR 9001-Router verfügt in der Mitte des Router-Chassis über eine Kabelführungshalterung. Die
folgende Abbildung zeigt eine typische Kabelführung für den Cisco ASR 9001-Router.

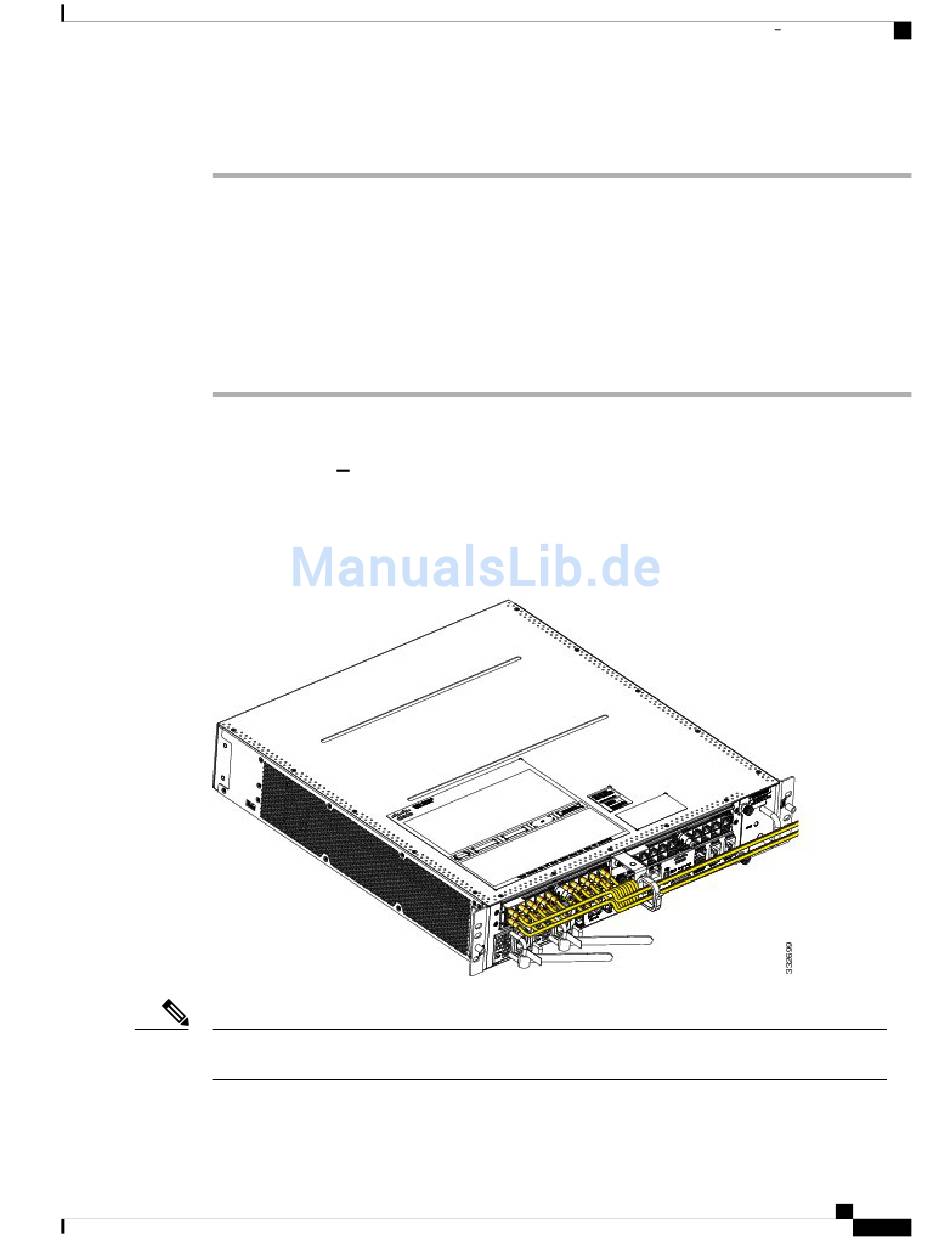

Abbildung 90: Beispiel-Kabelführung durch Kabelführungshalterungen für den Cisco ASR 9001-Router
Hinweis Bei Auslieferung ist die Kabelführungshalterung nicht am Router-Chassis befestigt. Sie müssen die
Kabelführungshalterung am Chassis befestigen, bevor Sie die Kabel in die Ports stecken.
