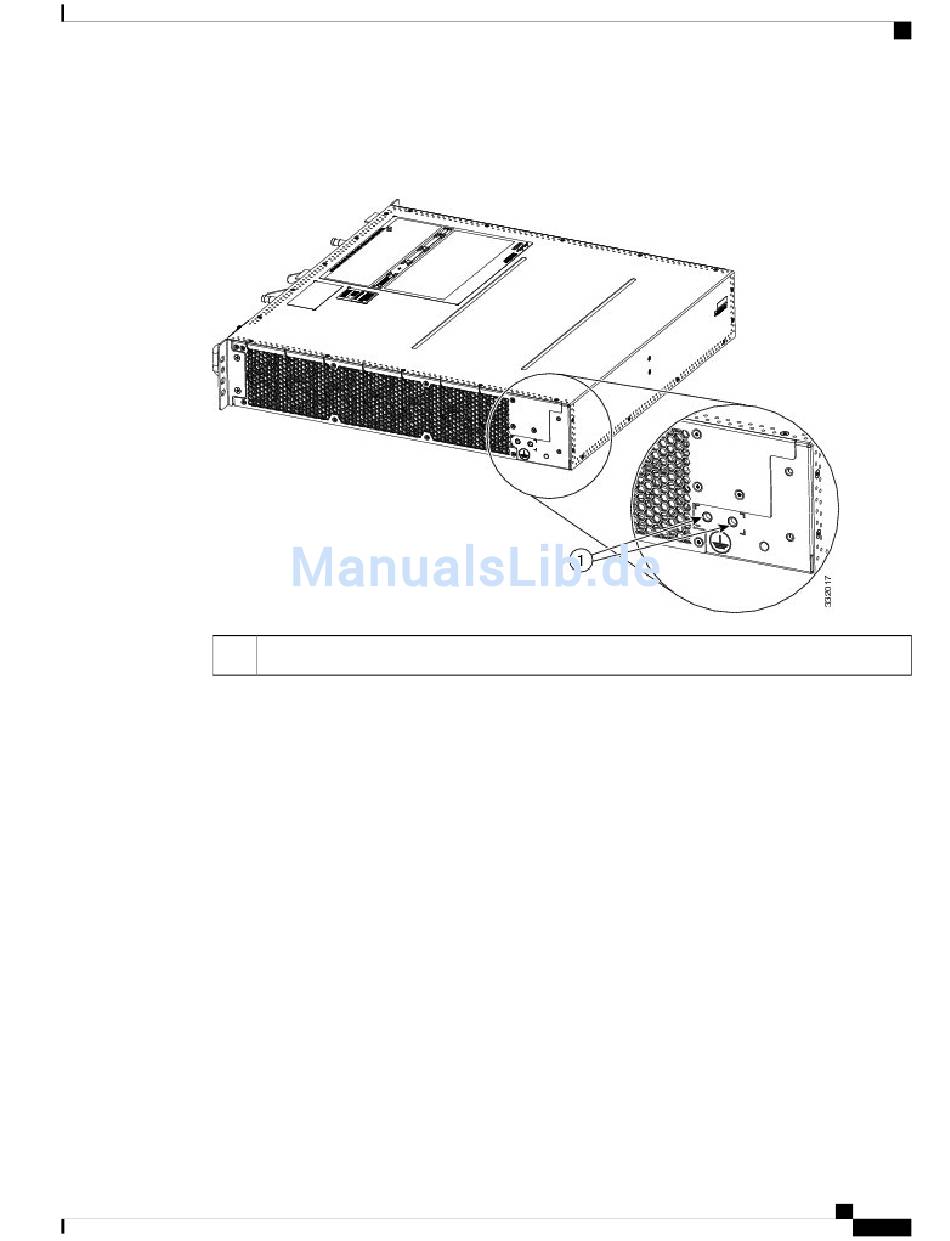

Abbildung 52: NEBS-Potenzialausgleichs- und Schutzerdungspunkte am Cisco ASR 9001-Router
1
Verwenden Sie die folgenden Teile, um eine hinreichende zusätzliche Erdungsverbindung zum Router zu
gewährleisten:
• Eine Erdungsklemme mit zwei M6-Bolzenlöchern mit einem Abstand zwischen den Bolzenlöchern von
• Zwei 10-32-Rundkopfschrauben und zwei Sicherungsscheiben (idealerweise aus vernickeltem Messing).
• Ein Erdungskabel. Zwar empfehlen wir mehradrigen Kupferdraht mit mindestens 6-AWG, allerdings

Richtlinien zum Verbinden von Ports

Dieser Abschnitt enthält detaillierte Verkabelungs- und Signalinformationen für alle Schnittstellen- und
Port-Verbindungen des Routingprozessors. Darüber hinaus enthält er Informationen zu Ethernet-Routing und
der dafür erforderlichen Ausrüstung.
NEBS-Erdungspunkt an der Seite des Chassis
15,86 bis 19,05 mm (0,625 bis 0,75 Zoll) und eine Drahtfassung, die einen mehradrigen
6-AWG-Kupferdraht (oder größer) aufnehmen kann. Verwenden Sie für ein 4-AWG-Kabel
Panduit-Teilenummer LCD4-14AF-L und für ein 6-AWG-Kabel Panduit-Teilenummer LCD6-14AF-L.
hängen Durchmesser und Länge des Drahts von der Position Ihres Routers und der Standortumgebung
ab. Dieses Kabel ist nicht bei Cisco Systems erhältlich, kann allerdings bei jedem kommerziellen
Kabelanbieter erworben werden.
