Richtlinien zur Rack-Montage und zu den für den Luftstrom erforderlichen Abständen

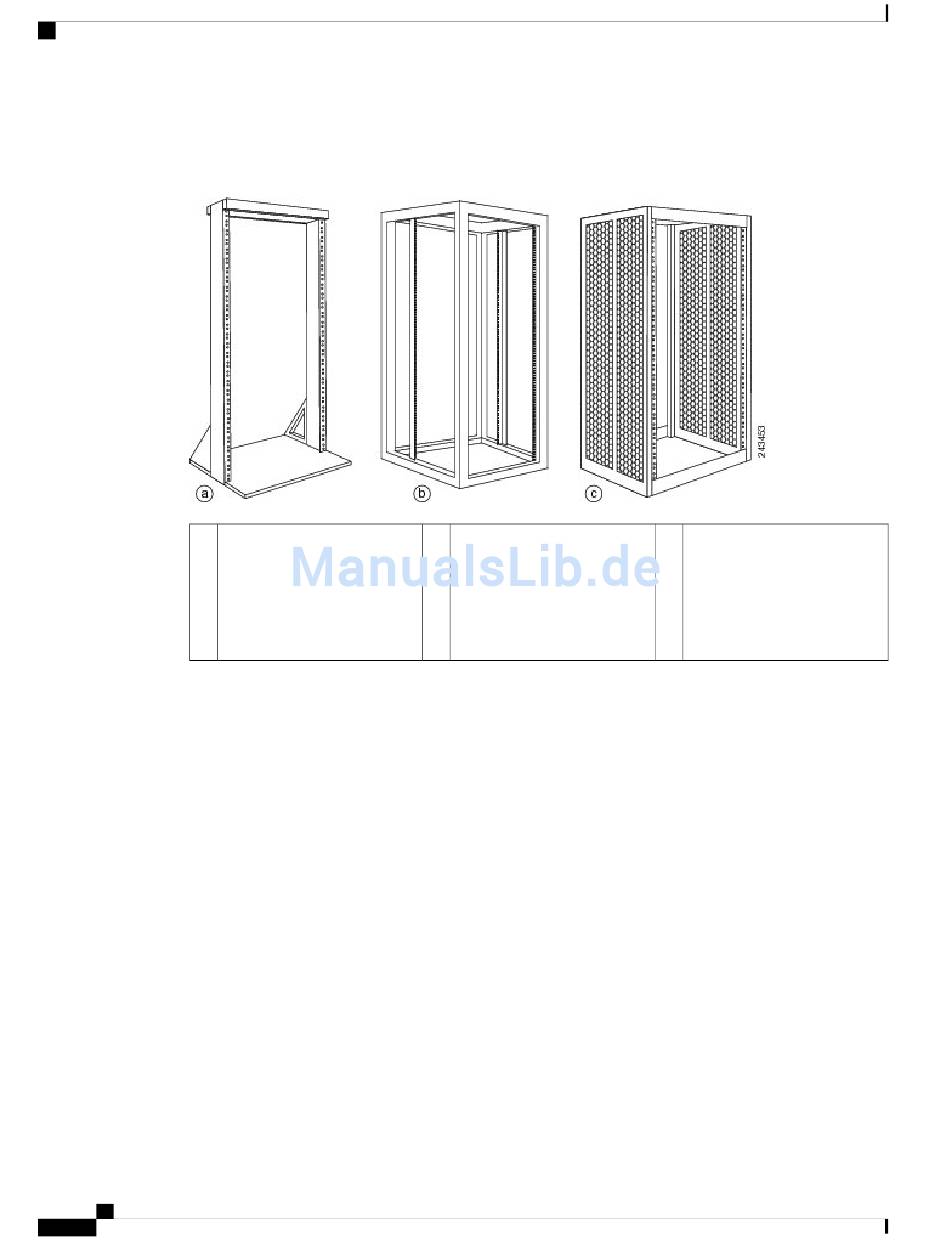

Die folgende Abbildung zeigt Beispiele für typische Geräte-Racks mit zwei und vier Säulen sowie Telco-Racks.
Abbildung 9: Geräte-Rack-Typen
a Telco-Rack
Telco-Rack mit zwei Säulen
Position a in der Abbildung oben zeigt ein Telco-Rack. Das Telco-Rack ist ein offener Rahmen bestehend
aus zwei Säulen, die oben durch einen Querbalken und unten durch einen Ständer miteinander verbunden
sind.
Diese Art von Rack wird normalerweise am Boden befestigt, manchmal für zusätzliche Stabilität auch an
einer Wand- oder Deckenstruktur. Das Router-Chassis kann im Telco-Rack nur vorne installiert werden.
Cisco ASR 9901 Router
Der Cisco ASR 9901-Router kann in 19-Zoll- oder 23-Zoll-Telco-Racks (letztere mit
Erweiterungs-Adapterplatten) installiert werden. Das Chassis wird durch Gleitschienen gestützt, die an der
Rückseite der Rack-Säulen installiert sind. Seitlich am Chassis werden Montagehalterungen installiert, die in
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
12
b Freistehendes, offenes Rack
mit 4 Säulen und zwei
Montagesäulen an der
Vorderseite sowie zwei
Montagesäulen hinten oder an
jeder Seite.
Vorbereitung der Installation
c Freistehendes, geschlossenes
Rack mit perforierten Seiten
und zwei Montagesäulen an
der Vorderseite.
