Fehlerbehebung der Installation
Tabelle 15: LEDs beim Systemstart
Komponente
Art des Indikators
Linecard
Status-LED
Wechselstrom-Module
Status-LEDs für die
Stromversorgung
Gleichstrom-Module
Status-LEDs für die
Stromversorgung
Lüftereinschub
Status-LED des
Lüftereinschubs
Fehlerbehebung beim Stromversorgungs-Subsystem
Damit die RP-Karte richtig mit dem Strommodul kommunizieren kann, ist ein Eingangsstrom zu mindestens
Hinweis
einem der zwei Strommodule erforderlich.
Strommodule mit Wechselstromeingang werden vom RP auf Innentemperatur, Spannung und Stromstärke
überwacht. Wenn der Router einen extremen Zustand erkennt, löst er einen Alarm aus und protokolliert die
entsprechenden Warnmeldungen auf der Konsole.
Die folgende Abbildung zeigt die Statusanzeigen des Strommoduls.

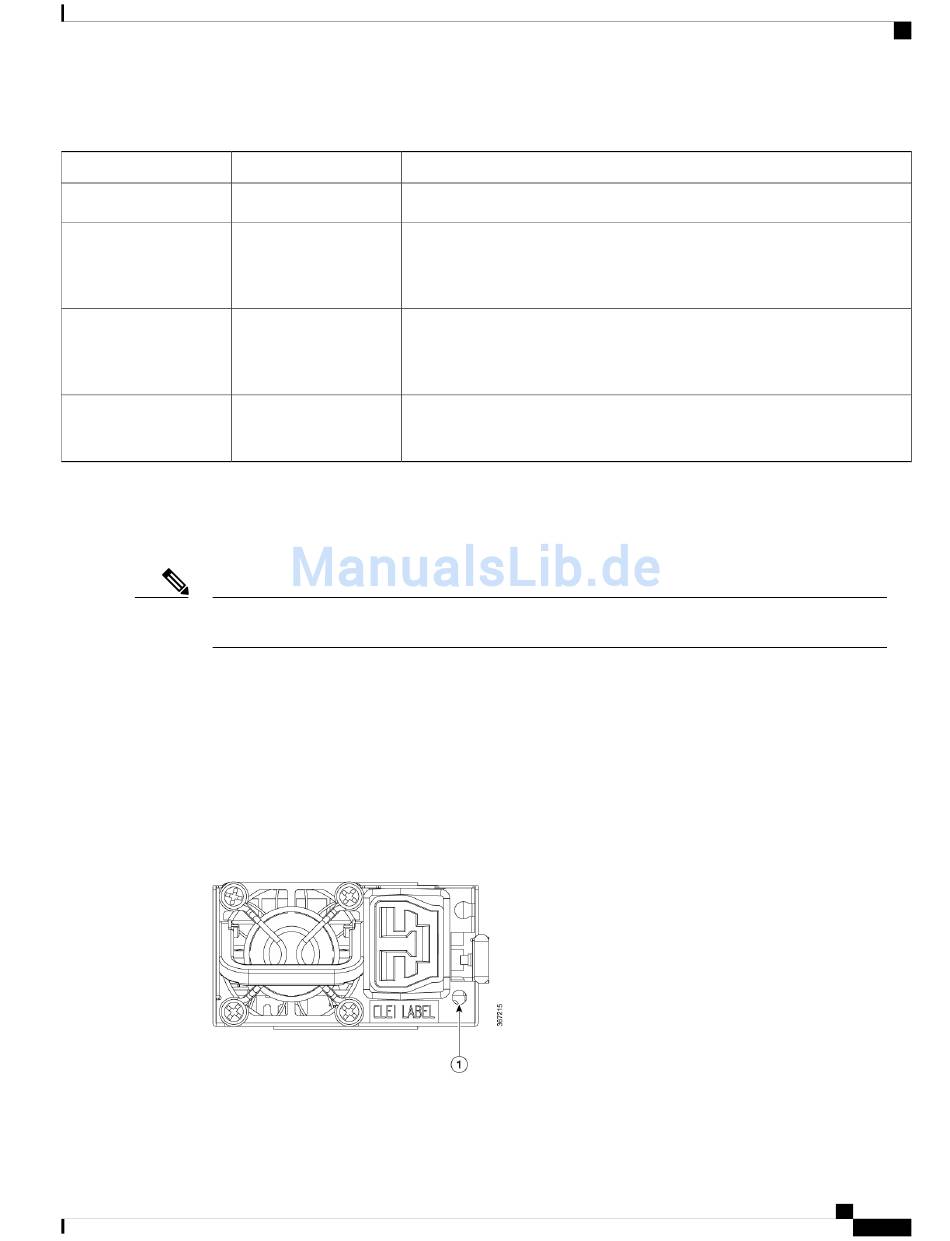

Abbildung 99: Statusanzeigen beim Wechselstromeingangsmodul des Cisco ASR 9901
Display-Anzeigen/Status und Bedeutung der LEDs
Grün: Die Linecard ist aktiviert und einsatzbereit.
Grün (EIN): Wechselstromeingang OK.
Gelb (AUS): Kein Fehler vorhanden. Die richtige Strommodul-Spannung ist
vorhanden und es wurden keine Fehler festgestellt.
Grün (EIN): Gleichstromeingang OK.
Gelb (AUS): Kein Fehler vorhanden. Die richtige Strommodul-Spannung ist
vorhanden und es wurden keine Fehler festgestellt.
Grün (EIN): Lüftereinschub OK.
Die Lüftereinschub-Lüfter funktionieren einwandfrei.
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
Fehlerbehebung beim Stromversorgungs-Subsystem
117
