Inhaltszusammenfassung für Cisco ASR-920U-12SZ-IM
- Seite 1 Schnellstartanleitung für Cisco Aggregation Services Router ASR-920-12SZ-IM und ASR-920U-12SZ-IM...
- Seite 2 Cisco Router ASR-920-12SZ-IM bezeichnet. Auf eventuelle Unterschiede zwischen den Routern wird ausdrücklich hingewiesen. Die Cisco Aggregation Services Router der Serie ASR 920 sind eine Familie von Routern mit fester Konfiguration, die eine gemeinsame Netzwerkarchitektur für Service Provider für Makro- und kleine Funknetzwerke bietet.

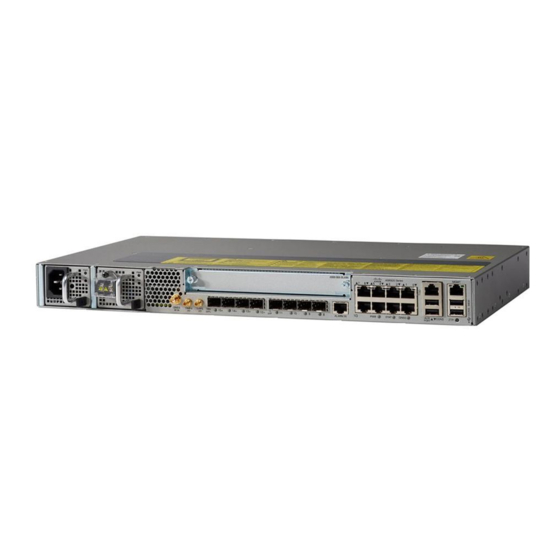

- Seite 3 Überblick Die folgenden Abbildungen zeigen die Port-Nummerierung für den Cisco Router ASR 920: Abbildung 1: Vorderseite des Cisco Routers ASR-920-12SZ-IM mit DC-Netzteil Abbildung 2: Vorderseite des Cisco Routers ASR-920-12SZ-IM mit AC-Netzteil...
- Seite 4 Netzteil 0 (AC oder DC) Alarm-Port Stromversorgung 1 (AC oder Acht Kupfer-Ports (1 G PoE) Port 0 befindet Hinweis sich unten rechts, Port 1 befindet sich oben rechts und so weiter. Lufteinlassbereich vorne ToD-Port GNSS RF im Management-Port (SMA-Gewindeanschluss) USB-Speicher-Port 1.0/2.3-Snap-in-Anschluss (10 MHz) USB-Konsolen-Port...
- Seite 5 Abbildung 3: Rückansicht des Cisco Routers ASR-920-12SZ-IM Lüftereinschub Lüftungsöffnungen Erdungsklemme — Die folgende Tabelle beschreibt die anderen Funktionen des Cisco Routers ASR-920-12SZ-IM (AC und DC). Tabelle 1: Spezifikationen des Cisco Routers ASR-920-12SZ-IM Spezifikation ASR-920-12SZ-IM Abmessungen Breite x Tiefe x Höhe...
- Seite 6 • LED-Kontrollleuchten für kritische, hohe und mittlere Alarme Unterstützte Schnittstellenmodule Weitere Informationen zu diesen IM-Modulen finden Sie im Hardware-Installationshandbuch für den Cisco Aggregation Router der Serie ASR 903. Weitere Informationen zu den unterstützten IMs finden Sie im Datenblatt zur Cisco ASR920.
- Seite 7 Spezifikation ASR-920-12SZ-IM Bietet Power Over Ethernet GNSS Verbindet sich mit dem externen GPS Abbildung 4: Cisco Router ASR-920-12SZ-IM Abmessungen Extern Schnittstellen Die externen physischen Schnittstellen an der Vorderseite des Routers sind: • Netzwerkschnittstellen • Netzwerk-Timing-Schnittstellen • Externe Alarmeingänge • Management-Schnittstellen ◦...
-
Seite 8: Netzteil Und Lüfter
Netzteil und Lüfter Der Router unterstützt AC, DC oder eine Kombination der beiden Netzteile in einer redundanten 1+1-Konfiguration. Tabelle 2: Netzteilspezifikation Spezifikation AC (A920-PWR400-A) DC (A920-PWR400-D) Spannung 100 V – 240 V 24 V – 60 V Aktuell 5 A über einen 20 A über eine Klemmleiste mit zwei Standardspannungsanschluss vom Typ Positionen... -
Seite 9: Installieren Des Routers In Einem Rack
Lizenzen, die über Cisco Software Licensing generiert werden, sind an die UDI des Chassis gebunden Hinweis und ein entsprechendes Watchtower Device Certificate (WDC) wird im System gespeichert. • Cisco Smart Licensing – Smart Licensing ist eine nutzungsabhängige Lizenzierung, bei der sich Geräte beim Cisco Secure-Server registrieren. Installieren des Routers in einem Rack Im Lieferumfang jedes Cisco Aggregation Services Routers der Serie ASR 920 sind Rackmontage-Halterungen enthalten. - Seite 10 Anbringen der Halteklammern bei 19-Zoll-Racks Die folgende Abbildung zeigt, wie Klammern für 19-Zoll-Racks am Router befestigt werden. Abbildung 5: Anbringen der Halteklammern bei 19-Zoll-Racks...
-
Seite 11: Montage Des Routers In Einem Rack
Cisco Aggregation Services Router ASR-920-12SZ-IM und ASR-920U-12SZ-IM. Hinweis Installieren Sie die Kabelführungen, bevor Sie den Router in einem 19-Zoll-EIA-Rack installieren. Weitere Informationen finden Sie im Abschnitt Anbringen der Kabelführungen im Hardware-Installationshandbuch für die Cisco Aggregation Services Router ASR-920-12SZ-IM und ASR-920U-12SZ-IM. -
Seite 12: Installieren Von Sfp-Modulen
Gehen Sie folgendermaßen vor, um das Router-Chassis im Rack zu installieren: Verfahren Schritt 1 Positionieren Sie das Chassis folgendermaßen im Rack: • Wenn sich die Vorderseite des Chassis (Frontblende) an der Vorderseite des Racks befindet, führen Sie die Rückseite des Chassis zwischen den Montagestützen ein. •... - Seite 13 Wir empfehlen dringend, dass Sie Glasfaser-SFP-Module nicht installieren oder entfernen, wenn die Kabel Vorsicht angeschlossen sind, da ansonsten möglicherweise die Kabel, der Kabelanschluss oder die optischen Schnittstellen im SFP-Modul beschädigt werden können. Trennen Sie alle Kabel, bevor Sie SFP-Module entfernen oder installieren. Das Installieren oder Entfernen eines SFP-Moduls kann seine Nutzungsdauer verkürzen.
-
Seite 14: Installieren Der Erdverbindung Des Chassis
Schritt 2 Wenn das von Ihnen verwendete SFP-Modul diese Markierungen hat, verwenden Sie sie, um die Oberseite des Moduls zu identifizieren. Schritt 3 Richten Sie das SFP-Modul vor der Steckplatzöffnung aus. Schritt 4 Führen Sie das SFP-Modul in den Steckplatz ein, bis Sie die Verriegelung des Moduls an der entsprechenden Stelle auf der Rückseite des Einschubs spüren. - Seite 15 Stellen Sie sicher, dass die Erdungslasche nicht die Lüfteröffnung verdeckt. Tipp Abbildung 9: Befestigen einer Erdungslasche auf der Rückseite des Routers Erdungslasche Um sicherzustellen, dass Ihre Masseverbindung zum Chassis ausreichend ist, benötigen Sie folgende Teile und Werkzeuge: • Ratschenschrauber mit Kreuzschlitzkopf, der bis zu 1,69 Nm (15 in-lb) Drehmoment ausüben kann, für die Befestigung des Massekabels am Router •...
- Seite 16 Beim Installieren des Geräts muss der Schutzleiter immer zuerst angeschlossen bzw. getrennt werden. Warnung Anweisung 42 Dieses Gerät muss an einem Standort mit eingeschränktem Zugriff installiert werden und dauerhaft mit mindestens einem 6-AWG Kupfermassekabel geerdet werden. Führen Sie die folgenden Schritte durch, um den Router über eine 2-Loch-Lasche und den entsprechenden Befestigungspunkt zu erden.
-
Seite 17: Installieren Des Lüftereinschubs
Installieren des Lüftereinschubs Gehen Sie folgendermaßen vor, um den Lüftereinschub im Chassis zu installieren: Stromschlaggefahr: Dieser Lüftereinschub darf nur von ausgebildetem Fachpersonal gewartet werden. Vorsicht Tragen Sie immer das antistatische Armband bei der Installation oder Deinstallation des Lüftereinschubs. Vorsicht Vorsicht Trennen Sie alle Stromquellen, bevor Sie diese Arbeit ausführen. -
Seite 18: Installieren Eines Schnittstellenmoduls
Schritt 2 Schieben Sie die Lüfterbaugruppe so weit in das Chassis, bis der Netzanschluss in der Backplane sitzt und die unverlierbaren Montageschrauben Kontakt mit dem Chassis haben. Schritt 3 Ziehen Sie die unverlierbaren Montageschrauben mit einer flachen Klinge oder einem Kreuzschlitzschraubendreher der Größe 2 fest. - Seite 19 Leitungsschutzschalter für die DC-Stromkreise, bringen Sie die Schalter in die OFF-Position, und kleben Sie die Schalter in dieser Position mit Klebeband fest. Schritt 4 Greifen Sie mit einer Hand den Netzteilgriff. Legen Sie Ihre andere Hand unter das Netzteil. Schieben Sie das Netzteil in den Netzteilschacht.
-
Seite 20: Installieren Der Ac-Netzkabel
Verfahren Schritt 1 Entfernen Sie das Klebeband vom Leitungsschutzschalter am Router-Griff, und stellen Sie die Stromverbindung her, indem Sie den Leitungsschutzschalter am Router-Griff in die Position On (|) schieben. Schritt 2 Prüfen Sie die Funktionsfähigkeit des Netzteils mithilfe der Netzteil-LED (PS0 oder PS1) an der Vorderseite. Diese sollte grün leuchten. - Seite 21 Verfahren Schritt 1 Stecken Sie das Kabel des Netzteils in das Netzstrommodul. Schritt 2 Führen Sie das Kabel des Netzteils in die Bindung [1], und ziehen Sie die Bindung um das Netzteilkabel wie in [2] in der folgenden Abbildung dargestellt fest. Abbildung 14: Befestigen des AC-Netzkabels mit Bindung und Clip Aktivieren eines AC-Netzteilmoduls Führen Sie die folgenden Schritte aus, um ein AC-Netzteil zu aktivieren:...
-
Seite 22: Verbinden Von Konsolenkabeln
Router und dem PC, indem Sie das USB-Konsolenkabel an den seriellen USB-Port anschließen. Andernfalls schlägt die Verbindung fehl. Weitere Informationen finden Sie im Abschnitt Installieren des Cisco USB-Gerätetreibers und im Hardware-Installationshandbuch für die Cisco Aggregation Services Router ASR-920-12SZ-IM und ASR-920U-12SZ-IM. -
Seite 23: Verbinden Eines Usb-Flash-Geräts
Cisco IOS-Master-Befehlsliste, alle Versionen. Um einen Cisco Router der Serie ASR 920 über die Konsole zu konfigurieren, müssen Sie einen Terminal oder einen Terminal-Server mit dem Konsolen-Port am Cisco Router der Serie ASR 920 verbinden. Um den Router über den Management-Ethernet-Port zu konfigurieren, benötigen Sie die Router-IP-Adresse. -
Seite 24: Konfigurieren Von Globalen Parametern
Beispiel: --- System Configuration Dialog --- Would you like to enter the initial configuration dialog? [yes/no]: no Schritt 2 Drücken Sie die Eingabetaste, um in den Benutzer-EXEC-Modus zu wechseln. Die folgende Aufforderung wird angezeigt: Beispiel: Router> Schritt 3 Geben Sie im Benutzer-EXEC-Modus den Befehl „enable“ ein, wie im folgenden Beispiel gezeigt: Beispiel: Router>... -
Seite 25: Überprüfung Der Aktuellen Konfigurationseinstellungen
Beispiel: Would you like to enter the initial configuration dialog? [yes/no] yes At any point you may enter a question mark '?' for help. Use ctrl-c to abort configuration dialog at any prompt. Default settings are in square brackets '[]'. Basic management setup configures only enough connectivity for management of the system, extended setup will ask you to configure each interface on the system. -
Seite 26: Verwandte Dokumente
Warten Sie nach Ausschalten des Routers mindestens 30 Sekunden, bevor Sie ihn wieder einschalten. Hinweis Verwandte Dokumente • Das Hardware-Installationshandbuch für die Cisco Aggregation Services Router ASR 920 und ASR 920U finden Sie unter: https://www.cisco.com/c/en/us/td/docs/routers/asr920/hardware/installation/guide-12sz-im/b-asr-920-12-SZ-IM.html. • Die Dokumentation zu den unterstützten Softwarefunktionen finden Sie unter https://www.cisco.com/c/en/us/support/routers/... - Seite 27 Die Verwendung tatsächlicher IP-Adressen oder Telefonnummern in diesem Zusammenhang ist zufällig und nicht beabsichtigt. Cisco und das Cisco Logo sind Marken oder eingetragene Marken von Cisco und/oder Partnerunternehmen in den Vereinigten Staaten und anderen Ländern. Eine Liste der Marken von http://www.cisco.com/go/trademarks...
