Fehlerbehebung beim Stromversorgungs-Subsystem mit Gleichstromeingang

• Cisco ASR 9001:
Fehlerbehebung beim Stromversorgungs-Subsystem mit Gleichstromeingang
Netzteile mit Gleichstromeingang werden vom RP auf Innentemperatur, Spannung und Stromstärke überwacht.
Wenn der Router einen extremen Zustand erkennt, löst er einen Alarm aus und protokolliert die entsprechenden
Warnmeldungen auf der Konsole.
Die folgende Abbildung zeigt die Statusanzeigen des Strommoduls.

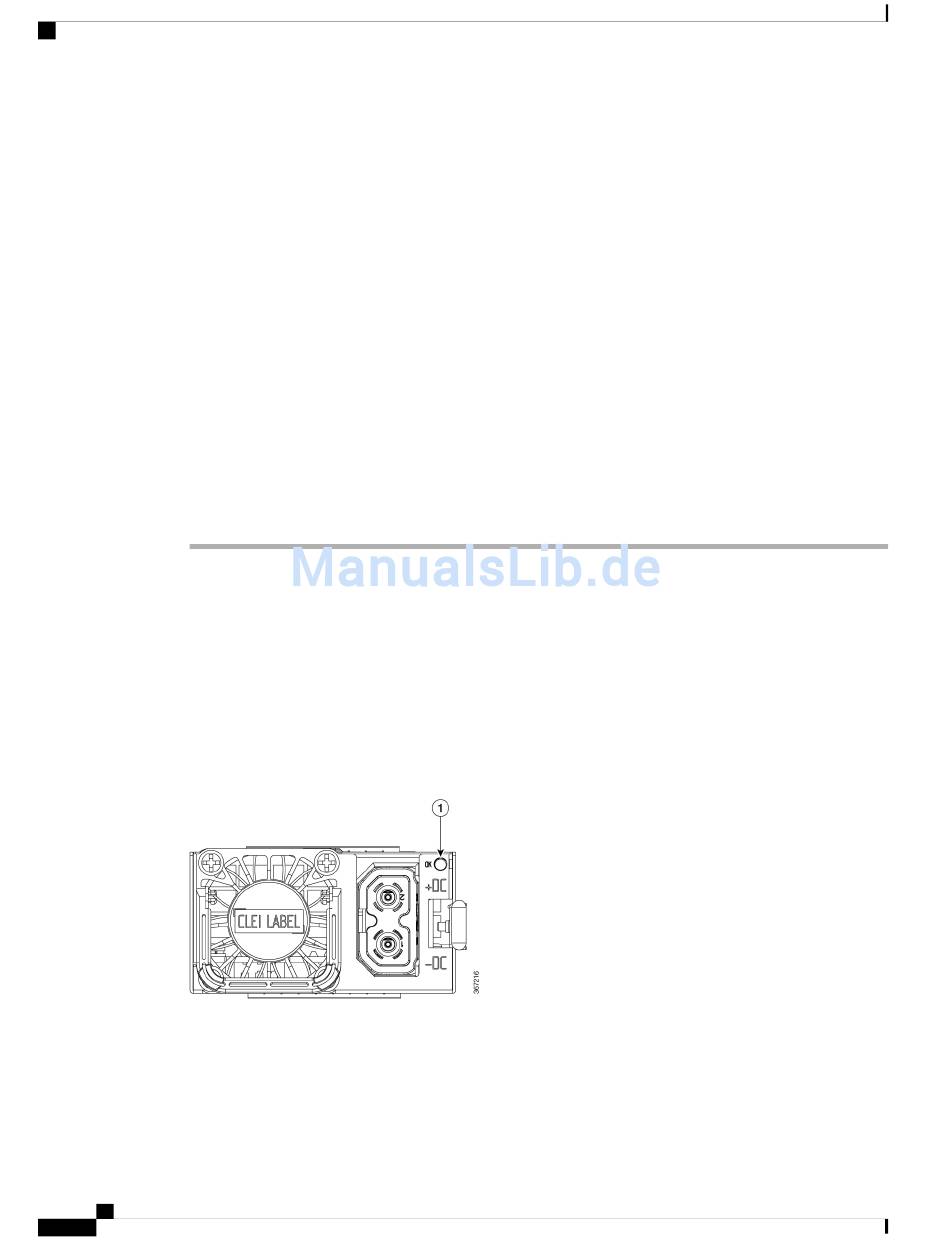

Abbildung 101: Statusanzeigen beim Gleichstromeingangsmodul des Cisco ASR 9901
Hardware Installationshandbuch für die Cisco Router ASR 9901, ASR 9001 und ASR 9001-S
120
Nennbereich von 100 bis 240 VAC betrieben wird und eine Mindeststromstärke von 15 A
(Nordamerika) bzw. 10 A (international) zur Verfügung stellt.
Eine dauerhaft leuchtende gelbe LED zeigt einen Ausfall der Stromversorgung wegen
Überspannung, Überstrom, zu hoher Temperatur oder Lüfterausfall an.
◦ OK Power-LED (grün) – zeigt an, dass der Wechselstromeingang OK ist.
Wenn die OK-LED blinkt, funktioniert der Wechselstromeingang normal und die
Eingangs-Wechselspannung liegt im Nenn-Betriebsbereich von 100 bis 240 VAC.
◦ FAIL-LED (gelb) – zeigt den Ausfall der Stromversorgung wegen Überspannung, Überstrom,
Übertemperatur oder Lüfterausfall an.
Wenn die FAIL-LED blinkt, liegt ein Alarmzustand oder Warnungsereignis beim Netzteil vor, das
Netzteil ist jedoch weiter in Betrieb (wegen zu hoher Temperatur, zu hoher Leistung oder zu
langsamem Lüfter). Stellen Sie sicher, dass jedes Netzkabel an eine eigene Wechselstromquelle
angeschlossen ist. Stellen Sie sicher, dass jede Wechselstromquelle im Nennbereich von 100 bis
240 VAC betrieben wird und eine Mindeststromstärke von 15 A (Nordamerika) bzw. 10 A
(international) zur Verfügung stellt.
Fehlerbehebung der Installation
